Installation und Montage
4.5
Spannungsversorgung und Signalausgabe erfolgen über den 8-poligen Einbaustecker (DIN 45326). Pin-
Belegung, siehe
für die anwenderseitige Konfektionierung eines eigenen Anschlusskabels bei.
PIN
1
2
3
4
5
6
7
8

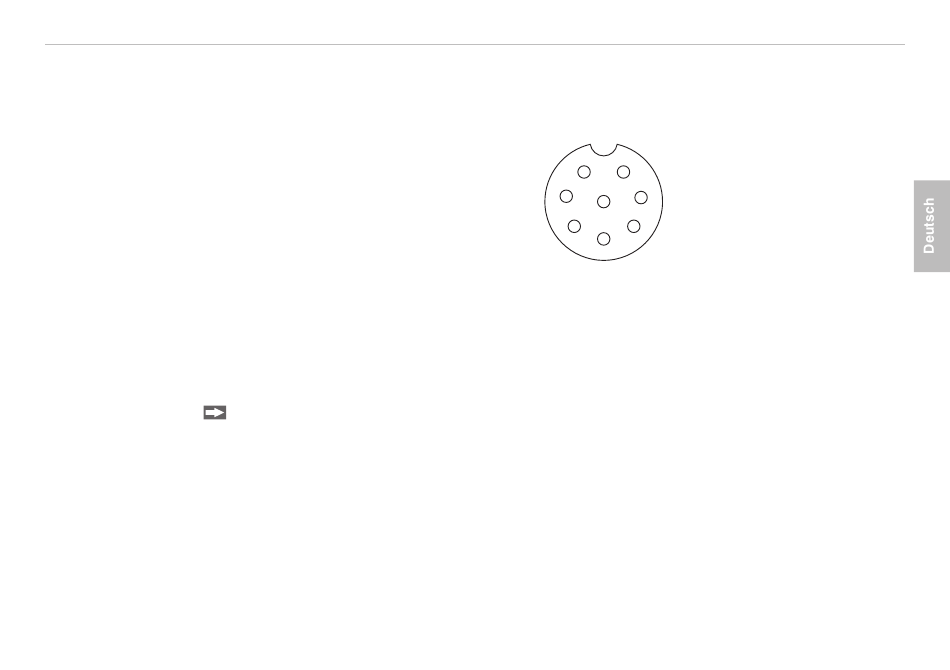

Abb. 5 Pin-Belegung
Zusätzlich gilt:
-
Äußeres Schirmgeflecht umschließt alle Kabeladern.
-
Inneres Schirmgeflecht umschließt Signalleitungen PIN 3, 7, 8
-
Inneres Schirmgeflecht an PIN 7
-
Gesamtschirm über Steckergehäuse an Gehäusemasse
-
Empfohlener Leiterquerschnitt 0,14 mm
Die EMV-Richtlinien, siehe Kap. 1.3, werden nur unter diesen Randbedingungen eingehalten.
capaNCDT 6100
Spannungsversorgung und Anzeige-/Ausgabegerät
Abb.
5. Der Standard-Signalaufbereitungselektronik DT6100 liegt eine 8-polige Kabelbuchse
Belegung
0 Volt (24 V-Betrieb)
+15 Volt (Option)
Ausgang A Wegsignal/Spannung
-15 V (Option)
0 Volt (±15 V-Betrieb)
+24 Volt (24 V-Betrieb)
0 Volt (Analogausgang)
Ausgang B Signal-Option (z.B. Strom)
Verwenden Sie ein doppelt geschirmtes Kabel!
6
7
8
1
3
4
5
2
Lötstiftseite
Kabelbuchse
2
i
Anforderungen an
Versorgungs- und
Ausgangskabel
zur Erfüllung der
EMV-Richtlinien.
Seite 21
