sowie einer speziell geformten Scheibe mit Gummifingern wird das gesamte Sammelgut dem
Aufnehmer zugeführt.
Der sternförmige Mitnehmer
gehört zur Standardausrüstung
der Presse. Der Kunde erhält den
Mitnehmer im demontierten
Zustand. Seine Montage (Katalog
- Tab. K10, S.75) und Befestigung
an der Presse (Abb. 71) ist also
erforderlich. Die Halterung zur
Befestigung des Mitnehmers wird
mit zwei Schrauben M8x25 (a)und
einer M12x65 (b) an der Presse
befestigt; der Begrenzer für die
vertikale Bewegung dagegen mit
zwei Schrauben M8x30 (c) und
einer M10x125 (d).

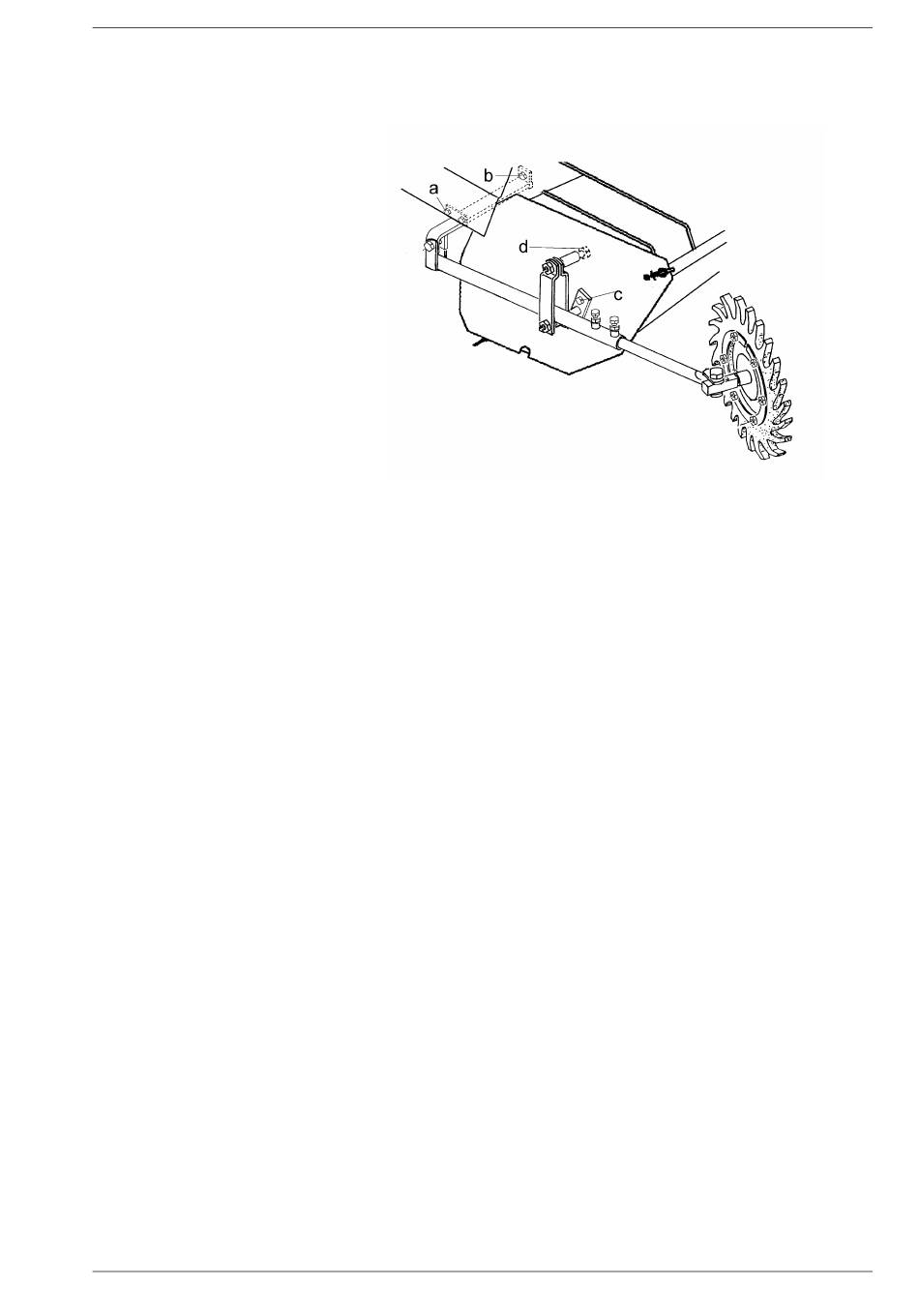

Abb. 71
17.5. Schutzmechanismus für die Nadeln und die Bindeeinrichtung
Aufgabe dieser Mechanik ist der Schutz der Nadeln und der Bindeeinrichtung vor Beschädigung in
dem Fall, wenn die Synchronisierung der Kolbenbewegung mit der Bewegung der Bindenadeln
fehlt.
Bei einer Abscherung der Sicherungsschraube (Pos.15 Tab. E002) kann es passieren, dass die
Nadeln nicht zur hinteren Stellung zurückkehren und während der Kolbenbewegung nach hinten
(Pressen) erfolgt ein Anschlagen des Kolbens auf die Nadeln und sowohl sie als auch die
Bindeienrichtung werden beschädigt. Um einem solchen Fall vorzubeugen, wurde ein
Schutzmechanismus montiert. Während sich die Nadeln nach vorn bewegen (Beginn des
Bindevorgangs) vermindert das Rohr des Bügels (Pos.11 Tab. E002) den Gleitmechanismus, der
durch den Gleitstößel und die Feder die Anschlagraste (Pos.2 Tab. N002) in das Fenster des
Presskanals herausschiebt. Der sich nach hinten bewegende Kolben trifft auf die herausstehende
Anschlagraste und stößt sie an. Im Ergebnis dessen wird die Schraube (Pos. 51 Tab. B001)
abgeschert und der Antrieb automatisch von der Zugmaschine getrennt. Nach dem Anhalten der
Presse ist die Ursache für das Abscheren der Sicherungsschraube der Nadel (Pos.15 Tab. S002)
zu beseitigen und die Schraube im Schwungrad (poz.5 tab. B001) auszutasuchen. Auf dem
Verbindungsstück (?) (Pos.9 Tab. E003) ist dann die richtige Nadeleinstellung vorzunehmen.
Seite 45
