die maximal zusammen geschobene Welle kommt nicht bis zum Widerstand – min. 50 mm.
Man muss daran denken, die Abdeckungen der Welle vor dem Drehen durch die kleinen Ketten zu
sichern. Während des Stillstands ist die Welle auf die unterbrochene Stütze zu legen, die sich auf
der Deichsel der Presse befindet (Abb.6).
Der Standfuß der Stütze ist an der Deichsel nach oben
zu drehen, in die horizontale Lage zu bringen und mit
einem Bolzen zu sichern. Der Aufnehmer ist in die
Transportstellung hochzunehmen. Wenn der Transport
der Presse auf öffentlichen Straßen erforderlich ist, dann
muss man unbedingt die Beleuchtungsanlage an die
Elektroanlage der Zugmaschine anschließen, und zwar
mit Hilfe einer Anschlussleitung mit Stecker, und ihre
Funktion überprüfen.
9. EINSTELLEN
FÜR DEN BETRIEB
.

9.1. Deichsel

Die Deichsel besitzt
(Abb.7):
- Transportstellung (a) – die Deichsel ist zum Aufnehmer gerichtet,
- zwei Arbeitsstellungen (b) und (c) – die Deichsel ist nach außen gerichtet.
Seite 18
auseinandergeschobenen Teleskoprohre,
DER BAUGRUPPEN
drei Schnappverschlussstellungen

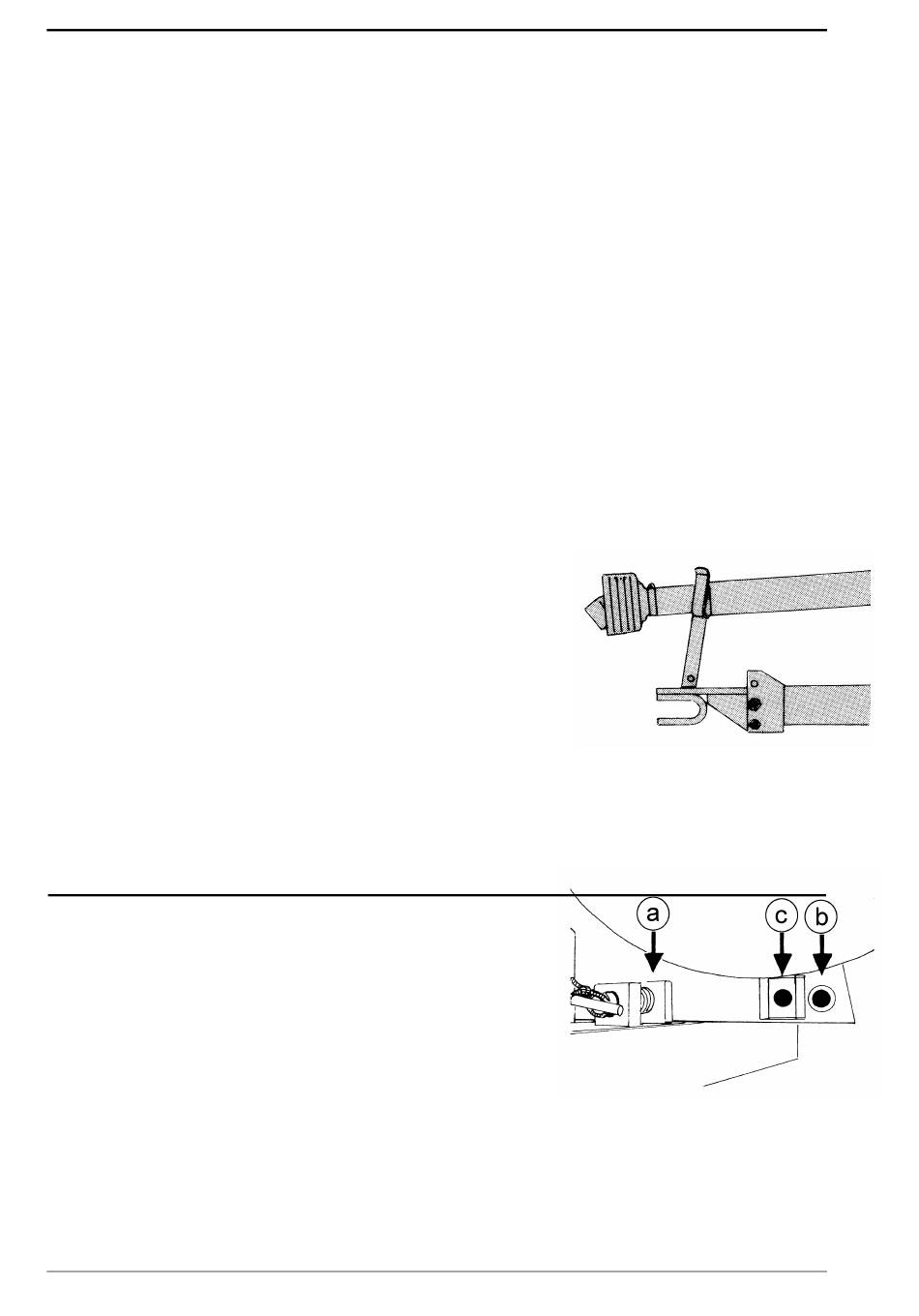

Abb. 6
Abb.7
