Man sollte dabei auch daran denken, den Motor der Zugmaschine während der Einstellarbeiten
auszuschalten.
9.9.

Einstellen des Kolbens und der Messer

Die fahrbare Schiene (A) (Abb. 24) ist parallel zum Kammerboden in einer Entfernung von
(D)=92±1mm zu befestigen und die Muttern sind fest anzuschrauben. Nach dem Lösen des
Schnittmessers ist der Kolben zum vorderen Rückkehrpunkt zu verlagern und die fahrbare Schiene
(C) so einzustellen, dass die Wälzzylinder (B) von der einen Seite an der Schiene (C) und von der
anderen an die vertikale Lauffläche (K) (Abb.25) anliegen. Die vorderen Schrauben (E) sind fest
anzuziehen. Danach ist der Kolben zum hinteren Umkehrprunkt zurück zu nehmen, die Schiene
(C) wie oben einzustellen, wobei alle Schrauben (E) fest anzudrehen sind. Danach ist der vordere
Wälzzylinder (F) (ohne Spiel) an die horizontale Lauffläche (G) heranzuschieben und die Mutter

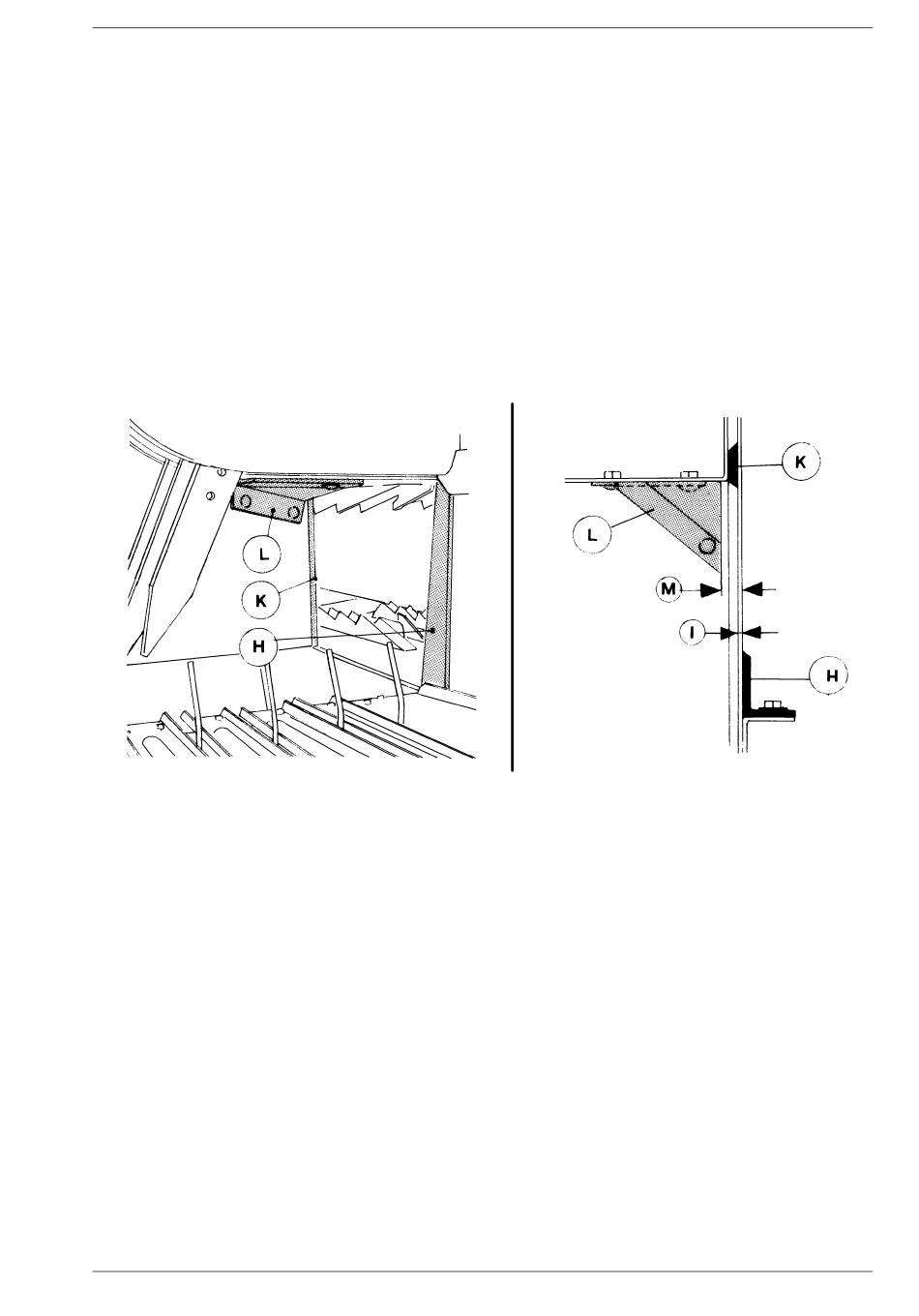

fest anzuschrauben. Das Messer des Kolbens (H) (Abb.25) ist parallel zum Gegenschneidmesser
Rys. 25
(K) anzuschrauben, wobei ein Spiel (I) von 0,5-1,0 mm einzuhalten ist. Die Messer müssen immer
scharf sein. Das Gegenschneidmesser (K) kann man von beiden Seiten nutzen.
Seite 25
