Der Vorratsbehälter der Presse kann bis zu 4 Knäuel unterbringen. Die Schnurknäuel kann man

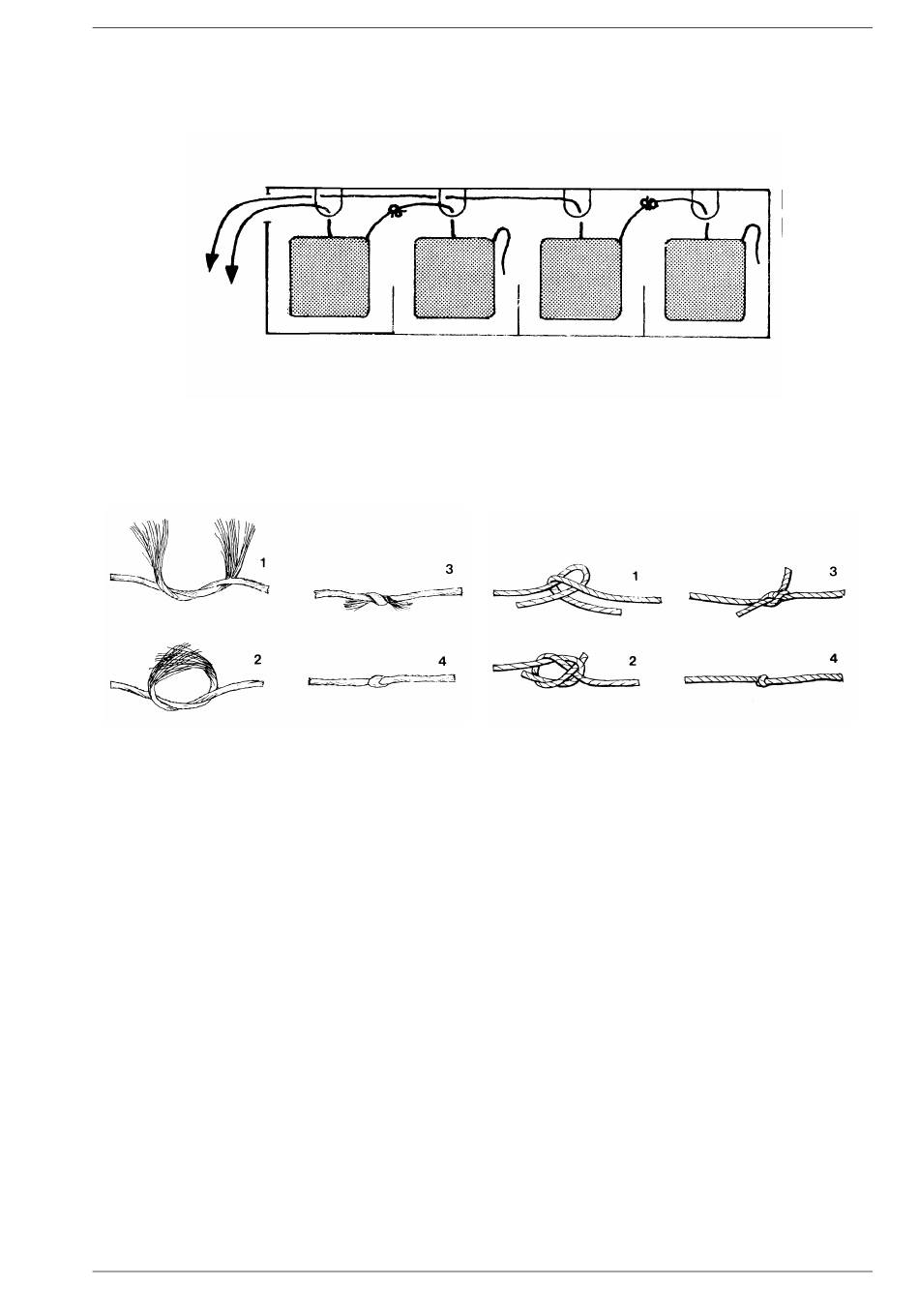

untereinander paarweise verbinden wie in der Abb . 19 gezeigt wird.
Die Verbindungsknoten der Knäuel sind wie in der Abb. 19a – für die Sisalschnur und wie in der
Abb. 19b – für die Polypropylenschnur auszuführen.
Abb. 19a
Beim Einfädeln der Schnüre (Abb. 20) ist wie folgt vorzugehen:
♦ die Seitenabdeckung der Nadel (a) nach oben heben,
♦ die Enden der Schnüre durch folgende Positionen führen - Führungsbügel (b), Schnurbremse
(c) (die Schnur muss zwischen den Führungsbolzen, wie im Detail gezeigt, durchgehen),
danach durch die Öse (d), die sich außerhalb des Schnurbehälters befindet, die Öse (e) (beide
Schnüre sind durch diese Öse zu führen), weiter bei (x) unter dem Bügel der Nadelabdeckung,
die Richtungsösen (f), die Nadelspitzen (g) und die Schnurenden an den Bügel der
Nadelabdeckung anbinden,
♦ die Arbeitsabdeckung schließen (a).
