Hochdruckpresse KOSTKA – Betriebsanleitung, Teilekatalog

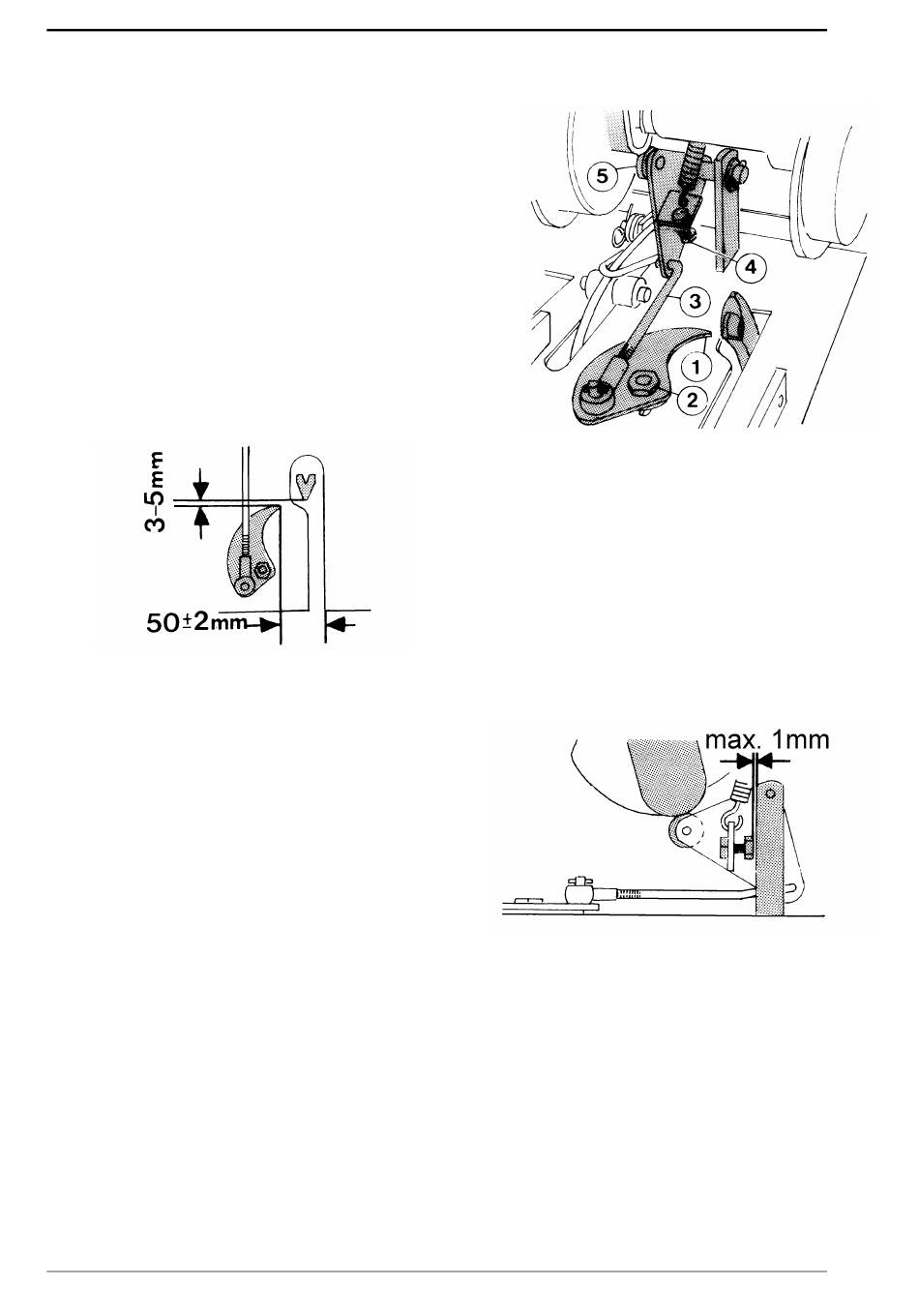

10.4.3. Einstellen des Schiebers für die Schnur in Bezug auf die Bindenadeln (rys. 35)
Zwecks Einstellung des Schnurschiebers muss man die
Abbindeeinrichtung einschalten und danach so lange am
Schwungrad drehen ( in übereinstimmender Richtung mit
den Umdrehungen des WOM – gezeigt durch den Pfeil),
bis zu dem Moment, wo das Ende der Nadel bei seiner
Rückwärtsbewegung
Abbindeeinrichtung befindet. Der Abstand zwischen der
Spitze des Schnurschiebers (1) und dem inneren Rand
der Nadel sollt ungefähr 3-5 mm betragen. Um diesen
Abstand zu regulieren, muss man die Mutter (2) auf der
Schraube lösen und den Schieber verschieben. Danach
ist die Schraube erneut durch Ankörnen vor dem
Abdrehen zu sichern.
Um ein zu großes Verdrehen des Schnurschiebers
(1) und die Überschreitung des sog. Totpunktes zu
vermeiden, wurde die Feststellschraube (4) im
Segment der Steuerwelle eingeführt. Der zwischen
der Feststellschraube (4) und dem Widerstand in
dem Moment gemessene
Steuerrolle (5) sich
Kurvenverlaufs der Antriebsscheibe des Knoters
befindet, sollte max. 1 mm (Abb.37) betragen.

10.5. Einstellen der Press- und Bindeelemente zueinander

Nachfolgend werden die charakteristischen Größen der Abmessungen angegeben, die zum
richtigen Einstellen der Presse bei der Durchführung jeglicher Arten von Reparaturen, Regelungen
und Kontrollen dienen. Da die angegebenen Einstellungen sich gegenseitig beeinflussen, sind sie
in folgender Reihenfolge auszuführen:
1. Einstellen des Presskolbens gegenüber dem Gabelmitnehmer
2. Einstellen der Kupplung der Welle für den Knoter in Bezug auf die Getriebewelle
3. Einstellen der Bindenadeln in Bezug auf den Kolben
Seite 30
sich über dem
Abb. 36
Abstand, wenn
im höchsten Punkt
Tisch der
In der Ruhelage muss isch die Spitze des
Schnurschiebers in einem Abstand von ungefähr
50 mm von der gegenüberliegenden Kante des
Nadelschlitzes im Tisch der Abbindeeinrichtung
befinden (Abb.36). Eine Korrektur dieser Stellung
ist durch Verdrehen oder Herausdrehen der
Zugstange des Schiebers (3) (Abb.35) möglich.
die
des
Abb. 35
Abb. 37
