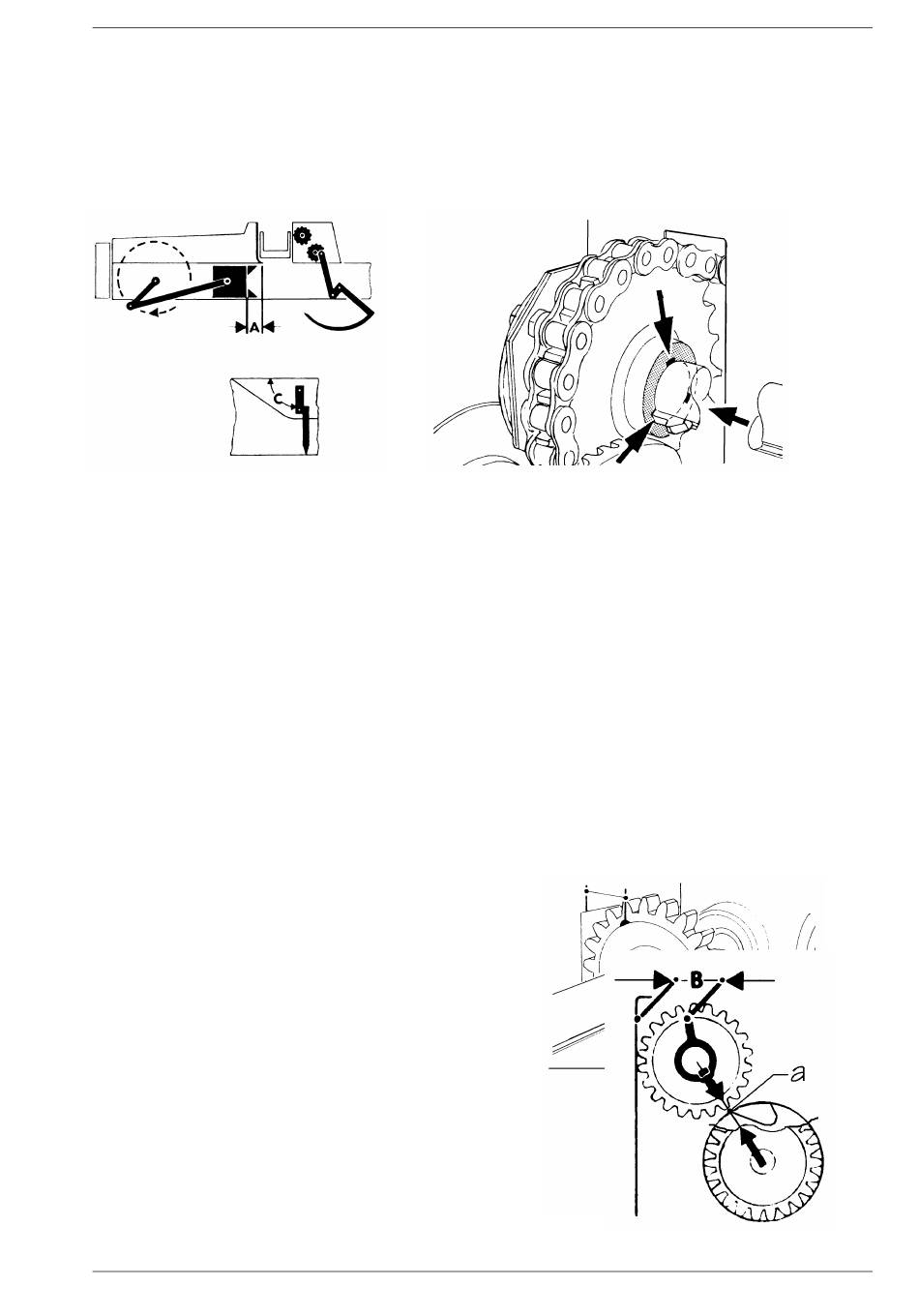

10.5.1. Einstellen des Presskolbens gegenüber dem Gabelmitnehmer (Abb. 38)
Um diese Einstellung vorzunehmen, muss man durch eine Drehung des Schwungrades eine
Stellung wie auf der Abbildung herbeiführen. Wenn die Finger des Gabelmitnehmers die untere
senkrechte Position einnehmen (Winkel C=90° ), dann sollte das Maß (A), gemessen von der
Stirnseite des Kolbens bis zur hinteren Kante der Seitenwand der Mitnehmerkammer,
Abb. 38
(A)= 80-90 mm betragen.
Korrekturen dieser Abmessung sind möglich durch:
- den Austausch der Kette des Hauptantriebs gegen eine neue,
- die Drehung des Kettenrades auf der Getriebewelle (Abb. 40) (Nabe mit drei Keilnuten).
Nach der Reparatur des Kegelradgetriebes müssen die Kegelräder wieder neu zu einer solchen
gemeinsamen Verzahnung gebracht werden, dass bei der vertikalen unteren Stellung der Finger
des Gabelmitnehmers (C=90° ), das Maß (B), gemessen
Mitnehmerkammer bis zur Aufbohrung auf dem Zahnrad, (B)=70 mm beträgt (Abb. 40).
10.5.2.
Kupplungseinstellung
Knüpfers in Bezug auf die Getriebewelle
(Abb. 41)
Es ist darauf zu achten, dass während der Montage
des Knüpfers beide Zahnräder so eingestellt sind,
dass sich der über der Keilnut im Rad der
Getriebewelle gelegene Zahn mit der Zahnlücke im
Zahnrad der Kurvenscheibe an der Kante des
Ausschnitts a verzahnt (Abb. 41).
Hochdruckpresse KOSTKA – Betriebsanleitung, Teilekatalog
der
Welle
des
Abb. 41
Abb. 39
von der hinteren Wand der
Abb. 40
Seite 31
