Hochdruckpresse KOSTKA – Betriebsanleitung, Teilekatalog

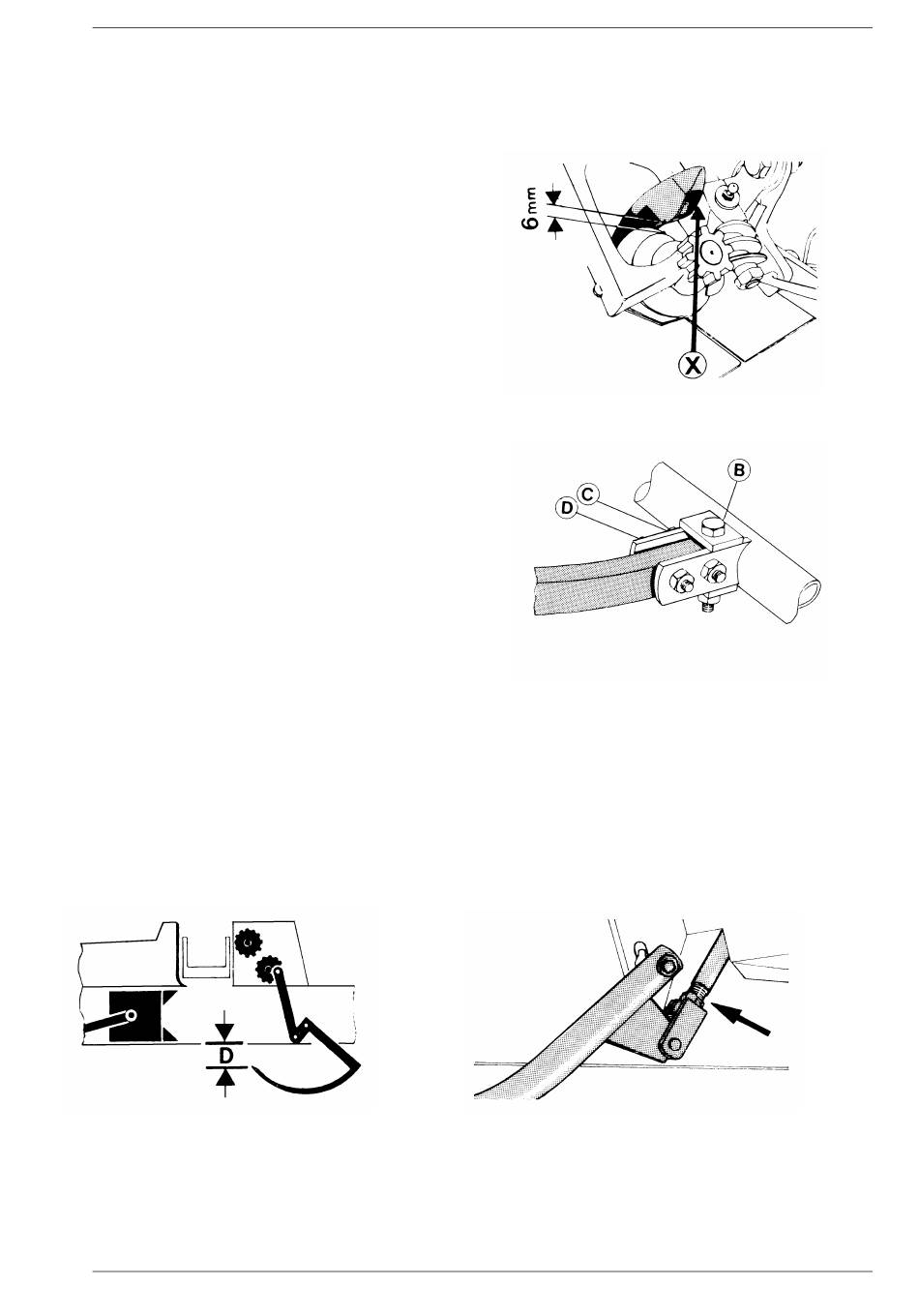

10.4. Einstellen der Bindenadeln
10.4.1. Einstellen der Nadeln in Bezug auf die Abbindeeinrichtungen
Jede der Nadeln muss so eingestellt sein, damit
sie ohne jegliches Anecken am Rahmen des
Knoters (x) (Abb. 31) vorbeigeht, und zwar in
einem
Abstand
von
6
mm
über
der
Mitnehmerscheibe des Knoters.
Abb. 31
Um
eine
Änderung
der
Nadelstellung
durchzuführen
(Abb.
32)
sind
zuerst
die
Schrauben (C) und (D) zu lösen, anschließend
die Schraube (B) und mit dem An- oder
Abschrauben legt man die richtige Stellung der
Nadel fest. Dann sind erneut die Schraube (B)
sowie die Schrauben (C) und (D) anzuschrauben.
Abb. 32
10.4.2. Einstellen der Nadeln in Bezug auf den Presskanal
In der Ruhestellung müssen sich die Spitzen der Bindenadeln (Abb.33) in einer Entfernung von
D=45-60 mm von der unteren Fläche des Kammerbodens befinden. Die Stellungskorrektur ist
durch die Längenänderung des Verbindungsstückes der Wippe der Nadeln (Abb.34) möglich, in
Abb. 33
Abb. 34
dem man ihn ein- oder ausschraubt – Siehe Pfeil.
Seite 29
