1.5. Ein detaillierter Blick auf das AudioFuse Studio

In diesem Kapitel geht es um das technische Innenleben des AudioFuse Studio. Obwohl das
Wissen darüber für den täglichen Gebrauch nicht unbedingt erforderlich ist, halten wir die
nachfolgenden Informationen für technisch versierte Anwender für sicherlich interessant.

1.5.1. Der Eingangssignalpfad im Detail

1.5.1.1. Die Eingangskanäle 1 - 4

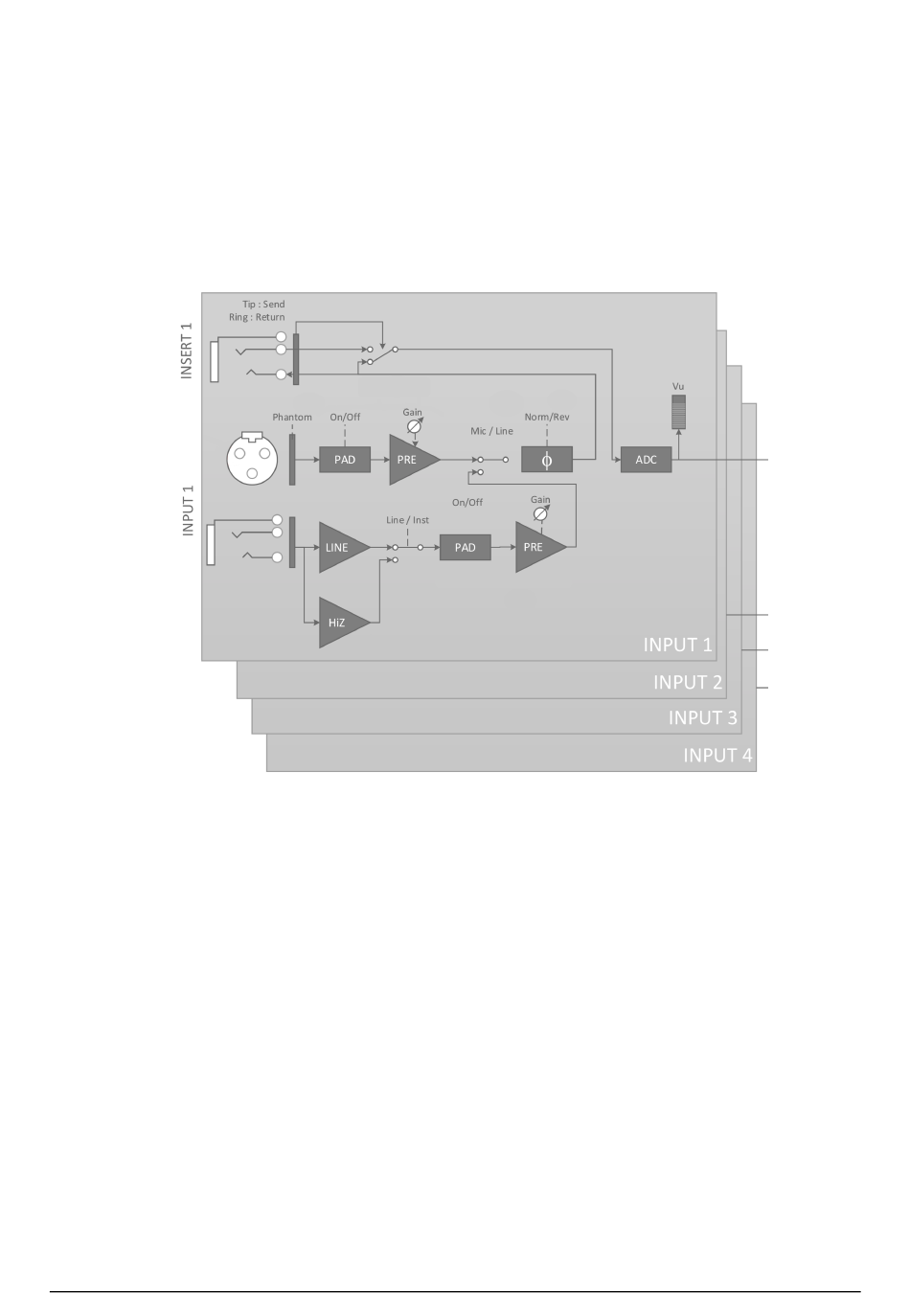

Das Funktionsblockdiagramm oben zeigt den vollständigen Eingangssignalpfad der vier
Eingangskanäle des AudioFuse Studio. Beachten Sie, dass die DiscretePro-Vorverstärker
tatsächlich jeweils aus zwei separaten Vorverstärkern bestehen!
• Der XLR-Eingangspfad wurde speziell für die Verarbeitung von Mikrofonsignalen
mit höchster Wiedergabetreue entwickelt.
• Der 1/4"-Klinkenbuchsen-Eingangspfad ist in ähnlicher Weise für die Verarbeitung
von Signalen auf Line- und Instrumentenpegel mit der höchstmöglichen
Wiedergabetreue ausgelegt. Dieser Signalpfad wird in zwei verschiedene Pfade
unterteilt, einen für den Standard-Line-Pegel und einen für die "Hi-Z"-
Instrumenteneingänge (der Inst -Taster auf der Vorderseite bestimmt, welcher
Signalpfad ausgewählt wird).
• Jeder Eingangspfad (Mikrofon und Instrument) verfügt über eine eigene Pad-
Schaltung. Wie bereits erwähnt, gibt es für jeden Pfad zwei separate High-
End-Vorverstärker, um die höchstmögliche Wiedergabetreue für jede Quelle zu
gewährleisten.
Das verstärkte Signal wird dann über die (optionale) Phasenumkehrschaltung gesendet
und an die Insert-Buchse weitergeleitet. Wenn nichts an die Insert-Buchse angeschlossen
ist, wird das Signal automatisch an den Analog-Digital-Wandler weitergeleitet. Wenn Sie
ein Gerät wie einen Kompressor oder einen EQ an die Insert-Buchse anschließen, wird
das Signal an dieses Gerät "gesendet" und dann an den Analog-Digital-Wandler
"zurückgesendet". Wie das geht, erfahren Sie in Kapitel 4.
