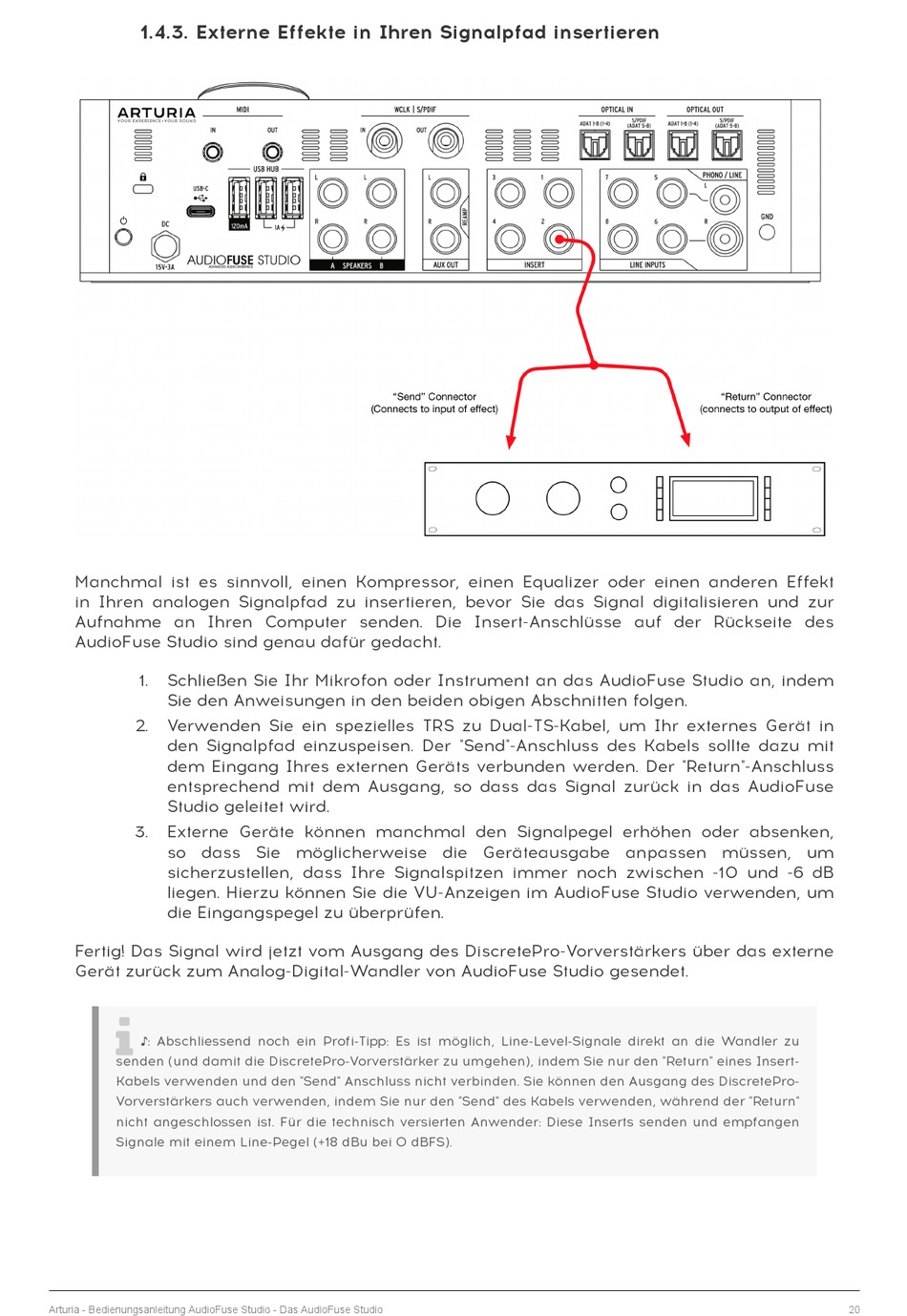

1.4.3. Externe Effekte in Ihren Signalpfad insertieren

Manchmal ist es sinnvoll, einen Kompressor, einen Equalizer oder einen anderen Effekt
in Ihren analogen Signalpfad zu insertieren, bevor Sie das Signal digitalisieren und zur
Aufnahme an Ihren Computer senden. Die Insert-Anschlüsse auf der Rückseite des
AudioFuse Studio sind genau dafür gedacht.
1. Schließen Sie Ihr Mikrofon oder Instrument an das AudioFuse Studio an, indem
Sie den Anweisungen in den beiden obigen Abschnitten folgen.
2. Verwenden Sie ein spezielles TRS zu Dual-TS-Kabel, um Ihr externes Gerät in
den Signalpfad einzuspeisen. Der "Send"-Anschluss des Kabels sollte dazu mit
dem Eingang Ihres externen Geräts verbunden werden. Der "Return"-Anschluss
entsprechend mit dem Ausgang, so dass das Signal zurück in das AudioFuse
Studio geleitet wird.
3. Externe Geräte können manchmal den Signalpegel erhöhen oder absenken,
so dass Sie möglicherweise die Geräteausgabe anpassen müssen, um
sicherzustellen, dass Ihre Signalspitzen immer noch zwischen -10 und -6 dB
liegen. Hierzu können Sie die VU-Anzeigen im AudioFuse Studio verwenden, um
die Eingangspegel zu überprüfen.
Fertig! Das Signal wird jetzt vom Ausgang des DiscretePro-Vorverstärkers über das externe
Gerät zurück zum Analog-Digital-Wandler von AudioFuse Studio gesendet.

♪: Abschliessend noch ein Profi-Tipp: Es ist möglich, Line-Level-Signale direkt an die Wandler zu
senden (und damit die DiscretePro-Vorverstärker zu umgehen), indem Sie nur den "Return" eines Insert-
Kabels verwenden und den "Send" Anschluss nicht verbinden. Sie können den Ausgang des DiscretePro-
Vorverstärkers auch verwenden, indem Sie nur den "Send" des Kabels verwenden, während der "Return"
nicht angeschlossen ist. Für die technisch versierten Anwender: Diese Inserts senden und empfangen
Signale mit einem Line-Pegel (+18 dBu bei 0 dBFS).
Arturia - Bedienungsanleitung AudioFuse Studio - Das AudioFuse Studio 20
