3.2.1 Vigtig information vedr. færdiggørelse af en Helix
Maksimal abduktion/adduktion

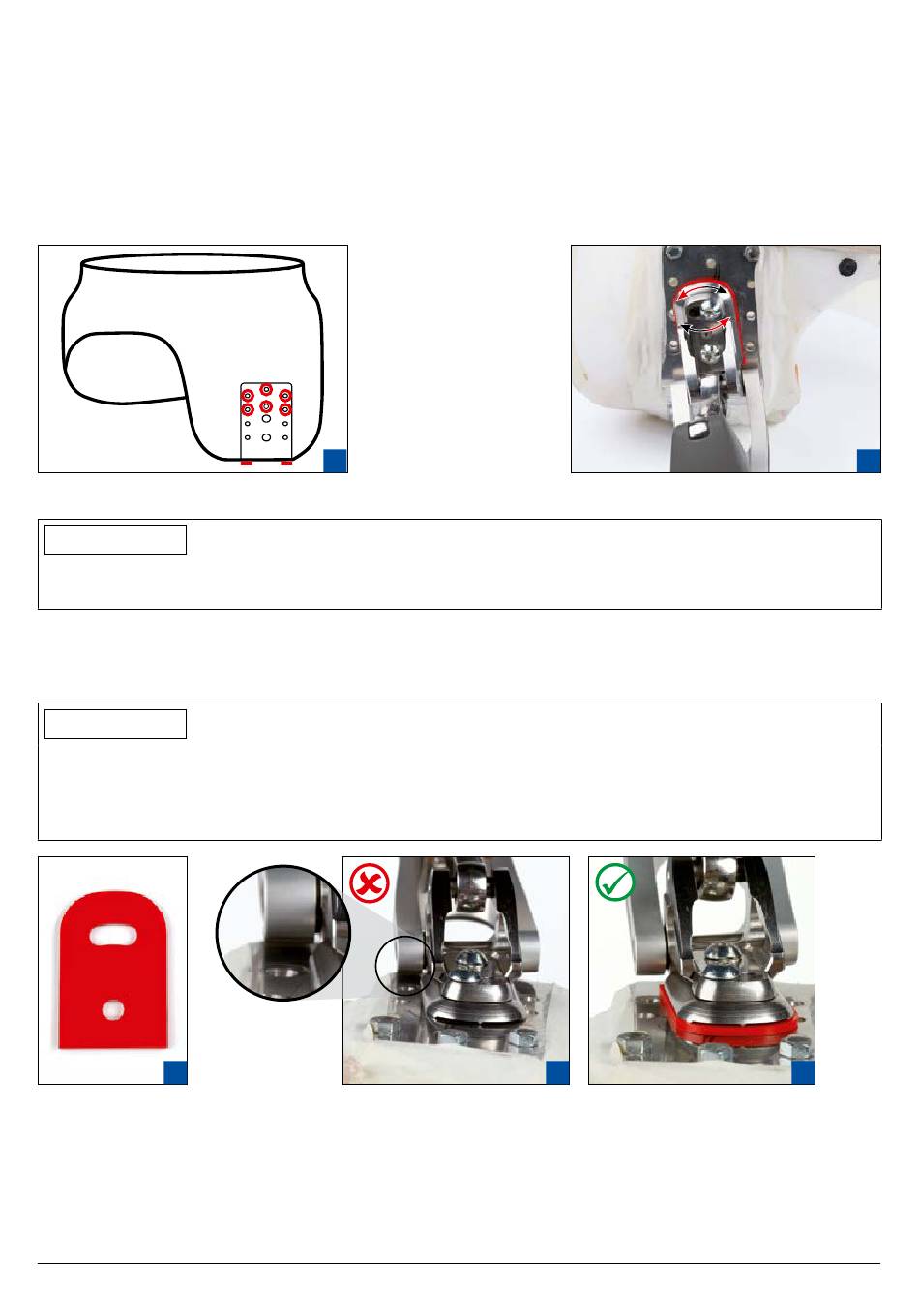

1. Brug til fastskruning af støbepladen (7Z53) med bækkenkurven i frontalniveau udelukkende boringerne i stø­
bepladen, der er markeret i ill. 1.
Hofteleddet kan således efter behov justeres i maksimal abduktion/adduktion (ill. 2).
2. Nederst på støbepladen kan alle boringer bruges til at skrue den sammen med bækkenkurven.
Maksimal indvendig/udvendig rotation – brug af afstandsskiven 4G576
INFORMATION
Sørg for, at gipskilerne (som beskrevet i kapitel 3.2 (positionering af støbepladen) i betjeningsvejledningen til
Helix hofteleddet) anbringes ca. 5° udadroterende, når bækkenkurven gipses.
3D
Brug i testfasen den medleverede afstandsskive, som vist i de efterfølgende illustrationer.
Således kan den maksimale indvendige og udvendige rotation af hofteleddet indstilles/bruges, uden at den ba­
gerste styredel berører støbepladen.
INFORMATION
Afstandsskiven 4G576 er udelukkende beregnet til testfasen. Når den definitive bækkenkurv dannes, skal man
være opmærksom på, at støbepladen er anbragt med tilstrækkelig udvendig rotation og at bækkenkurven har
en laminattykkelse på mindst 2,5 mm.
Berører hofteleddets bagerste styredel alligevel bækkenkurven, kan laminatet slibes af på dette sted.
3
