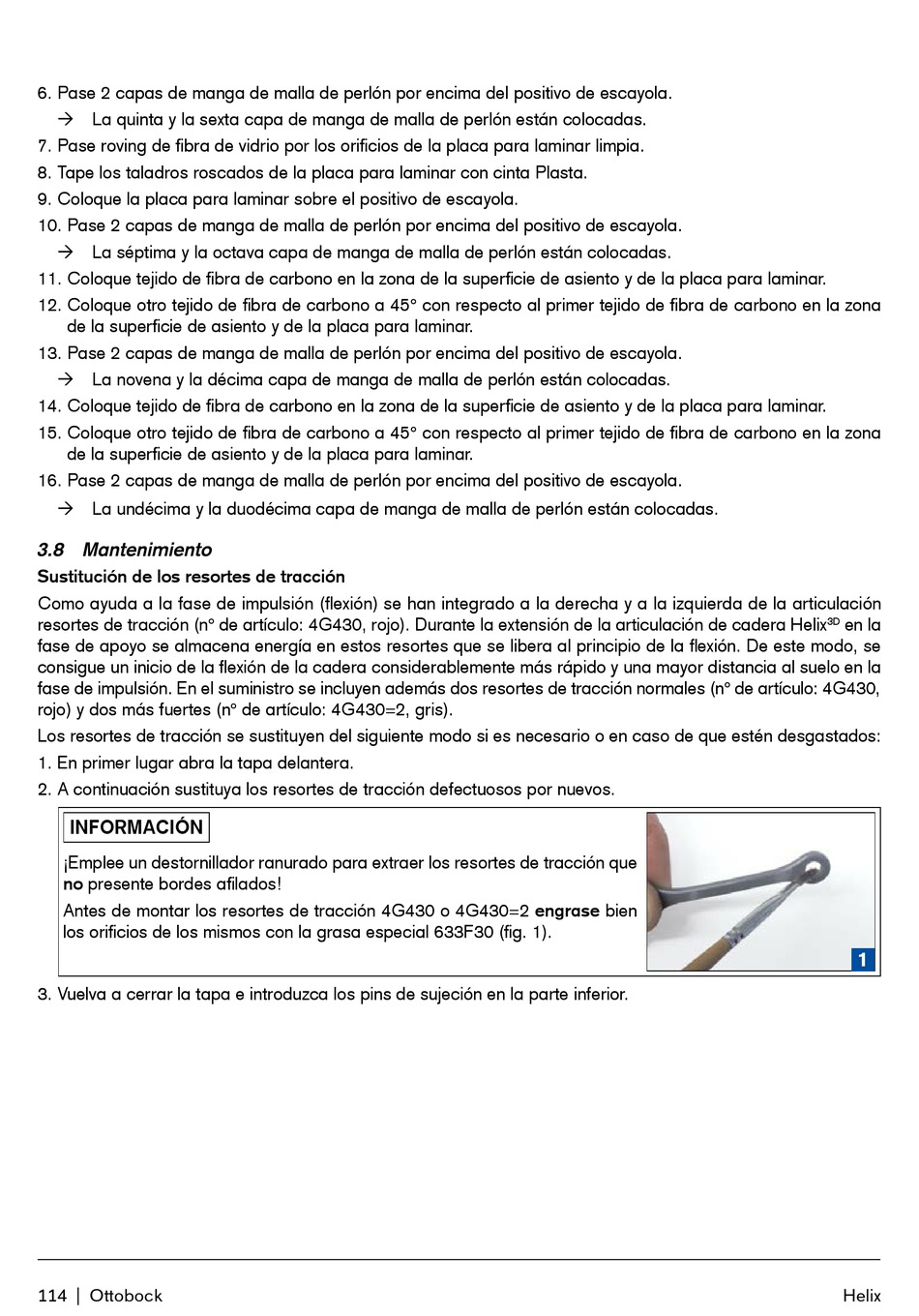

6. Pase 2 capas de manga de malla de perlón por encima del positivo de escayola.
à La quinta y la sexta capa de manga de malla de perlón están colocadas.
7. Pase roving de fibra de vidrio por los orificios de la placa para laminar limpia.
8. Tape los taladros roscados de la placa para laminar con cinta Plasta.
9. Coloque la placa para laminar sobre el positivo de escayola.
10. Pase 2 capas de manga de malla de perlón por encima del positivo de escayola.
à La séptima y la octava capa de manga de malla de perlón están colocadas.
11. Coloque tejido de fibra de carbono en la zona de la superficie de asiento y de la placa para laminar.
12. Coloque otro tejido de fibra de carbono a 45° con respecto al primer tejido de fibra de carbono en la zona
de la superficie de asiento y de la placa para laminar.
13. Pase 2 capas de manga de malla de perlón por encima del positivo de escayola.
à La novena y la décima capa de manga de malla de perlón están colocadas.
14. Coloque tejido de fibra de carbono en la zona de la superficie de asiento y de la placa para laminar.
15. Coloque otro tejido de fibra de carbono a 45° con respecto al primer tejido de fibra de carbono en la zona
de la superficie de asiento y de la placa para laminar.
16. Pase 2 capas de manga de malla de perlón por encima del positivo de escayola.
à La undécima y la duodécima capa de manga de malla de perlón están colocadas.

3.8 Mantenimiento

Sustitución de los resortes de tracción
Como ayuda a la fase de impulsión (flexión) se han integrado a la derecha y a la izquierda de la articulación
resortes de tracción (nº de artículo: 4G430, rojo). Durante la extensión de la articulación de cadera Helix
fase de apoyo se almacena energía en estos resortes que se libera al principio de la flexión. De este modo, se
consigue un inicio de la flexión de la cadera considerablemente más rápido y una mayor distancia al suelo en la
fase de impulsión. En el suministro se incluyen además dos resortes de tracción normales (nº de artículo: 4G430,
rojo) y dos más fuertes (nº de artículo: 4G430=2, gris).
Los resortes de tracción se sustituyen del siguiente modo si es necesario o en caso de que estén desgastados:
1. En primer lugar abra la tapa delantera.
2. A continuación sustituya los resortes de tracción defectuosos por nuevos.
INFORMACIÓN
¡Emplee un destornillador ranurado para extraer los resortes de tracción que
no presente bordes afilados!
Antes de montar los resortes de tracción 4G430 o 4G430=2 engrase bien
los orificios de los mismos con la grasa especial 633F30 (fig. 1).
3. Vuelva a cerrar la tapa e introduzca los pins de sujeción en la parte inferior.
