Dinamik Prova; Ayar Olasılıklarının Açıklaması - Ottobock 7E10 Helix3D Gebrauchsanweisung

Protezin yük altında kurulum kontrolü ve optimizasyonu L.A.S.A.R. Posture 743L100 yardımı ile yapılmalıdır.
1
Kurulum sadece plantar fleksiyon değiştirilerek uyarlanır.
2
Yüklenme çizgisi diz ekleminin diz eklemi dönme noktasından önce yakl. 30 mm devam etmelidir.
Burada protez tarafı yeteri kadar yüklenmelidir (>% 35 vücut ağırlığı). Kontrol ölçüsü olarak aşağıdaki değerler
kullanılabilir: Yük çizgisi yaklaşık 50 mm bilek adaptörü vidasının (protez ayağı tipi ve boyutuna bağlı olarak)
ve yaklaşık 0 – ±10 mm kalça kemiği referans çizgisinin önünden geçmelidir.
Montajdan sonra Helix
3D

3.6 Dinamik prova

BİLGİ
Ayar imkanlarını ve bunların etkilerini iyice öğreniniz! Sadece bu şekilde protez optimum olarak protez kullanıcısının
ihtiyaçlarına göre bireysel olarak ayarlanabilir.
BİLGİ
C-Leg kullanımında: Helix
diz eklemi kullanım kılavuzu: 647H215 ve C-Soft: 647G268 kullanım kılavuzunu dikkate alınız.
Genium kullanımında: Helix
C-Leg diz eklemi kullanım kılavuzu: 647G573 ve içerisinde X-Soft'un açıklanan kullanımını dikkate alınız.

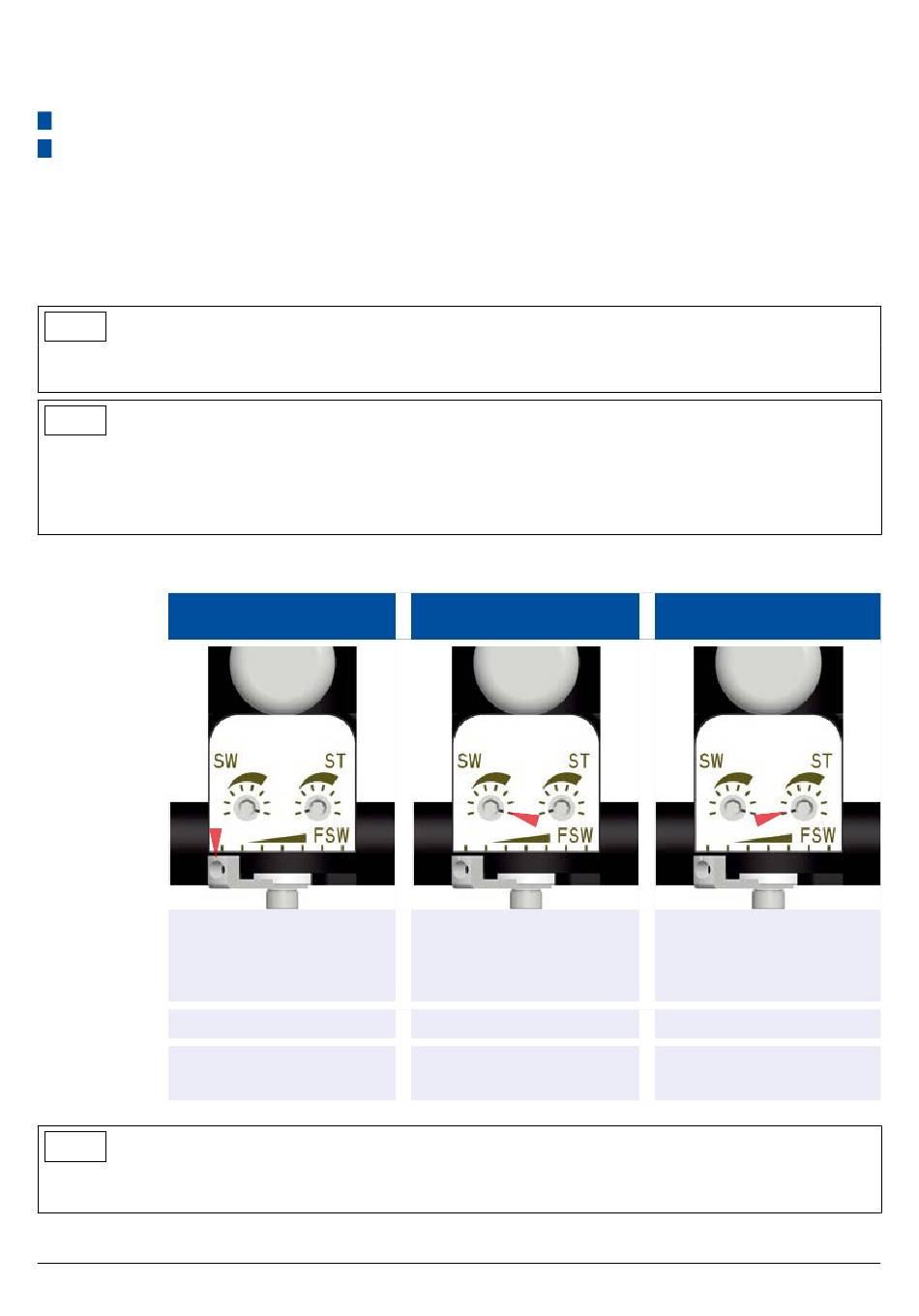

3.6.1 Ayar olasılıklarının açıklaması
Serbest salınım fazı
Parametre
Kalça eklemi, eklem içinde
belirli bir adım uzunluğunda
ayarı mümkün kılar, yani
sönümlemesiz olarak bükülür.
düşük
Fabrika ayarları
Gerçekleşmesi için
Alt ayar kolu sola ayarlanmış..
BİLGİ
Serbest salınım fazı (FSW) ve salınım fazı sönümlemesi (SW) ayarlama esnasında birbirinden etkilenirler. Gere­
kirse serbest salınım fazı düzeltilmelidir.
272 | Ottobock
kalça ekleminin üst tarafındaki kapak tekrar takılmalıdır.
kalça ekleminde yürüme parametreleri ayarından her zaman önce ilave olarak C-Leg
3D
kalça ekleminde yürüme parametreleri ayarından her zaman önce ilave olarak
3D
(FSW)
Salınım fazısönümlemesi
(SW)
Serbest salınım fazından sonra
adımın sınırlanması için belirgin
oranda bir sönümleme artışı
gerçekleşir.
yüksek
Hidroliğin sol ayar vidası tama­
men sağa döndürülmüş..
Duruş fazı sönümlemesi
(ST)
Mesafe hareketi, duruş
fazında sönümlenebilir,
böylece protezin konforlu
mesafe alması mümkün olur..
alçak
Hidroliğin sağ ayar vidası ta­
mamen sola döndürülmüş.
Helix
