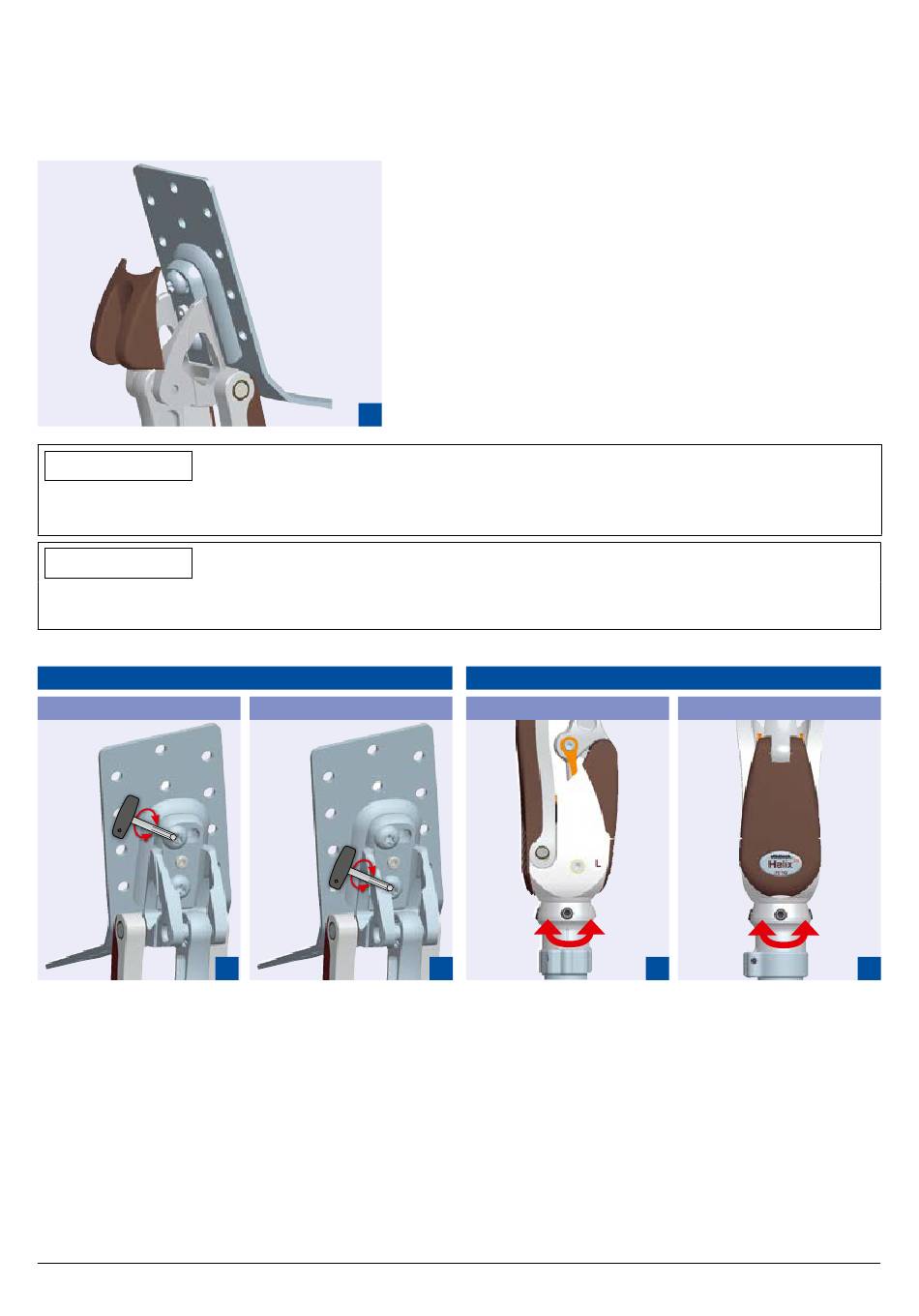

3.3 Justeringsmuligheter

For å fiksere Helix hofteleddsystem og foreta justeringen proksimalt for hofteleddet, må overdelkappen tas av
3D
(fig. 1).
INFORMASJON
Foreta fikseringen av Helix
nes i leveransen!
INFORMASJON
Til feste av 7E10 til bekkenkurven må du vennligst ikke bruke kuleskivene som er kjent fra hofteledd 7E7, under
501F9=* skruene med flatt hode og innvendig sekskant (unbrako).
Ved justeringen bes du går fram som følger:
Proksimal justering av hofteleddet
Abduksjon/adduksjon
1. Abduksjon, hhv. adduksjon (fig. 2): For innstilling løsnes den nederste og den øverste skruen, og leddet dreies
om den nederste skruen. Tiltrekkingsmoment: 25 Nm med Torx­bit TX40 (se også side 219).
2. Rotasjon (fig. 3): For innstilling av inner- og ytterrotasjonen løsnes den nederste, midterste og øverste skruen.
ab­/adduksjon tegnes først opp med stift. Tiltrekkingsmoment for det midterste skruen: 2 Nm (vennligst bruk
en sekskantnøkkel 709S10=2.5) (se også side 219).
3. Distal justering av hofteleddet (fig. 4/5): Den nederste justeringskjernen muliggjør en helling av kneleddet i
ML og AP. Med dette kan du innordne kneleddet riktig i protesen.
222 | Ottobock
1
hofteleddsystem på støpeplaten utelukkende ved hjelp av tilbehørsdelene som fin­
3D
Rotasjon
2
Distal justering av hofteleddet
Helling i AP
3
Helling i ML
4 5
Helix
