Dynamisk Afprøvning; Forklaring Af Indstillingsmulighederne - Ottobock 7E10 Helix3D Gebrauchsanweisung

Kontrol af opbygningen og optimering af protesen under belastning skal gennemføres vha. L.A.S.A.R. Posture 743L100.
1
Opbygningen tilpasses udelukkende ved at ændre plantarfleksionen.
2
Belastningslinjen skal forløbe ca. 30 mm foran knæleddets drejepunkt.
Herved skal protesesiden belastes tilstrækkeligt (> 35 % kropsvægt). Følgende værdier kan tjene som kontrol­
mål: Belastningslinien bør forløbe ca. 50 mm foran anklens adapterskrue (afhængigt af protesefodens type
og størrelse) samt ca. 0 til ±10 mm gennem bækkenringens referencelinie.
Placer igen overdelens kappe på Helix
3.6 Dynamisk afprøvning
INFORMATION
Lær indstillingsmulighederne og deres virkninger intensivt at kende! Kun på den måde kan protesen indstilles
optimalt iht. protesebrugerens behov.
INFORMATION
Ved anvendelse af C­Leg: Læs inden indstillingen af gangparametrene på Helix
anvisningen til C­Leg knæled: 647H215 og brugsanvisningen til C­Soft: 647G268.
Ved anvendelse af Genium: Læs inden indstillingen af gangparametrene på Helix
anvisningen til Genium knæled: 647G573 og den deri beskrevne anvendelse af X­Soft.

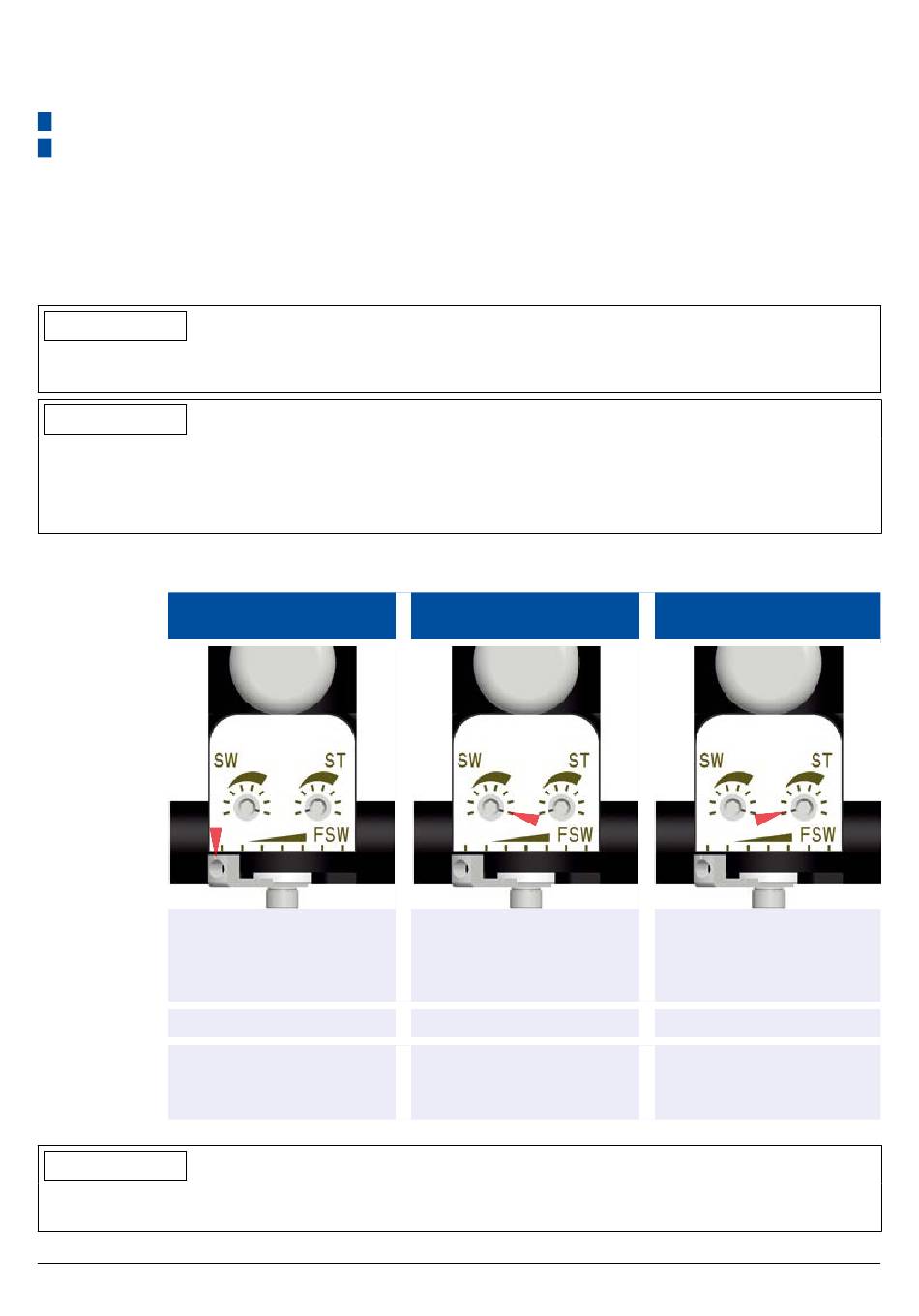

3.6.1 Forklaring af indstillingsmulighederne

Parameter
Hofteleddet tillader at man kan
indstille en bestemt skridtlæn­
ge, inden for hvilket leddet kan
bøje frit, dvs. uden dæmpning.
Minimal
Fabriksindstilling
Realiseret gennem
Det nederste indstillingshånd­
tag er indstillet til venstre.
INFORMATION
Den frie svingfase (FSW) og svingfasedæmpningen (SW) påvirker hinanden under justeringen. Evt. skal der
derfor foretages en korrektion af den frie svingfase.
204 | Ottobock
hofteleddet, når opbygningen er afsluttet.
3D
Fri svingfase
(FSW)
Svingfasedæmpning
(SW)
Efter den fri svingfase følger
en tydelig forøgelse af dæmp­
ningen som begrænsning af
skridtet.
Høj
Hydraulikkens venstre stille­
skrue er drejet helt mod højre.
hofteleddet også altid brugs­
3D
hofteleddet også altid brugs­
3D
Standfasedæmpning
(ST)
Strækbevægelsen kan dæm­
pes i standfasen, hvorigen­
nem det er muligt at strække
protesen komfortabelt.
Lav
Hydraulikkens højre stille­
skrue er drejet helt mod ven­
stre.
Helix
