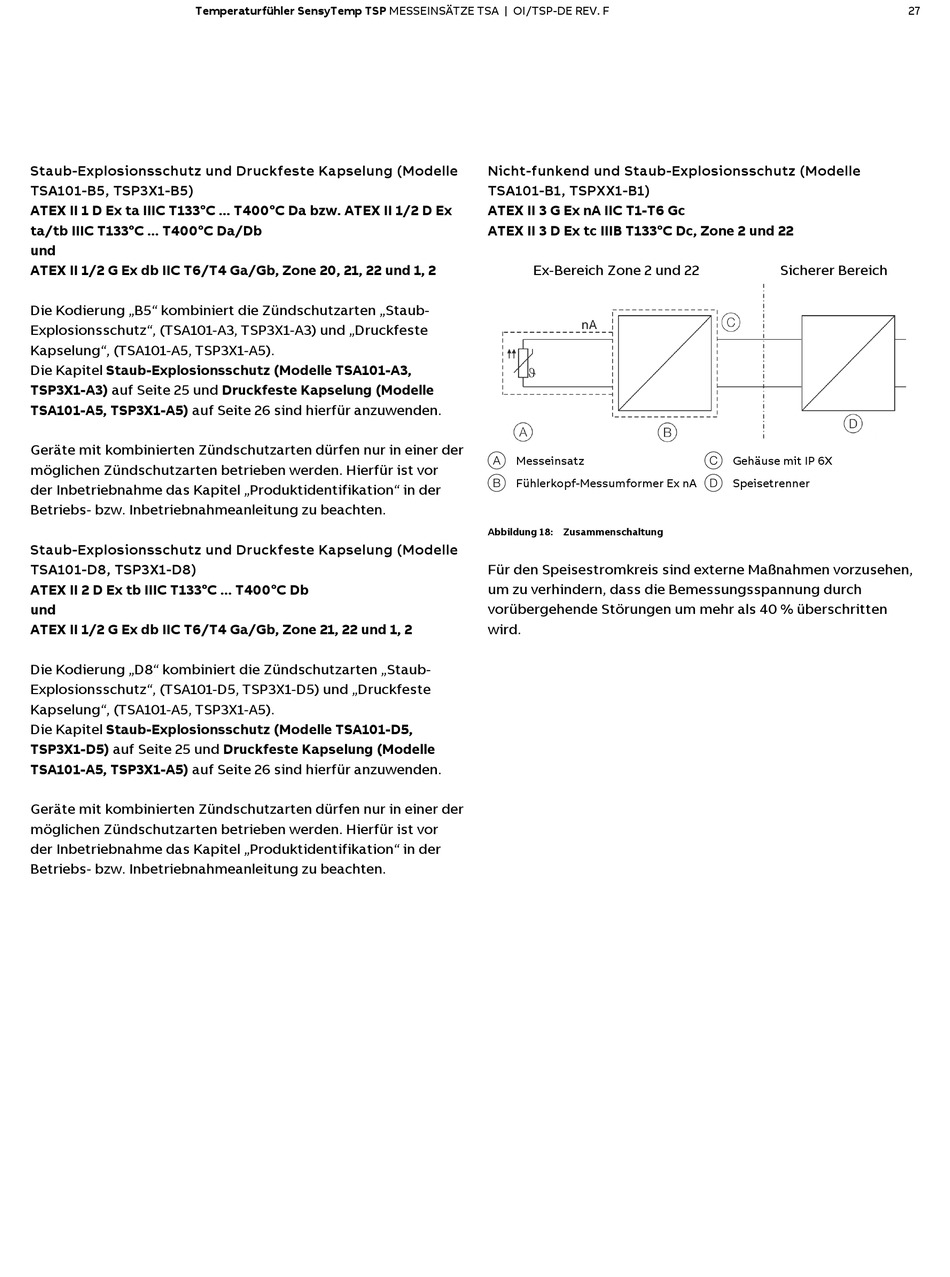

Temperaturfühler SensyTemp TSP MESSEINSÄTZE TSA | OI/TSP-DE REV. F
Staub-Explosionsschutz und Druckfeste Kapselung (Modelle
TSA101-B5, TSP3X1-B5)
ATEX II 1 D Ex ta IIIC T133°C ... T400°C Da bzw. ATEX II 1/2 D Ex
ta/tb IIIC T133°C ... T400°C Da/Db
und
ATEX II 1/2 G Ex db IIC T6/T4 Ga/Gb, Zone 20, 21, 22 und 1, 2
Die Kodierung „B5" kombiniert die Zündschutzarten „Staub-
Explosionsschutz", (TSA101-A3, TSP3X1-A3) und „Druckfeste
Kapselung", (TSA101-A5, TSP3X1-A5).
Die Kapitel Staub-Explosionsschutz (Modelle TSA101-A3,
TSP3X1-A3) auf Seite 25 und Druckfeste Kapselung (Modelle
TSA101-A5, TSP3X1-A5) auf Seite 26 sind hierfür anzuwenden.
Geräte mit kombinierten Zündschutzarten dürfen nur in einer der
möglichen Zündschutzarten betrieben werden. Hierfür ist vor
der Inbetriebnahme das Kapitel „Produktidentifikation" in der
Betriebs- bzw. Inbetriebnahmeanleitung zu beachten.
Staub-Explosionsschutz und Druckfeste Kapselung (Modelle
TSA101-D8, TSP3X1-D8)
ATEX II 2 D Ex tb IIIC T133°C ... T400°C Db
und
ATEX II 1/2 G Ex db IIC T6/T4 Ga/Gb, Zone 21, 22 und 1, 2
Die Kodierung „D8" kombiniert die Zündschutzarten „Staub-
Explosionsschutz", (TSA101-D5, TSP3X1-D5) und „Druckfeste
Kapselung", (TSA101-A5, TSP3X1-A5).
Die Kapitel Staub-Explosionsschutz (Modelle TSA101-D5,
TSP3X1-D5) auf Seite 25 und Druckfeste Kapselung (Modelle
TSA101-A5, TSP3X1-A5) auf Seite 26 sind hierfür anzuwenden.
Geräte mit kombinierten Zündschutzarten dürfen nur in einer der
möglichen Zündschutzarten betrieben werden. Hierfür ist vor
der Inbetriebnahme das Kapitel „Produktidentifikation" in der
Betriebs- bzw. Inbetriebnahmeanleitung zu beachten.
Nicht-funkend und Staub-Explosionsschutz (Modelle
TSA101-B1, TSPXX1-B1)
ATEX II 3 G Ex nA IIC T1-T6 Gc
ATEX II 3 D Ex tc IIIB T133°C Dc, Zone 2 und 22
Ex-Bereich Zone 2 und 22
A Messeinsatz
B Fühlerkopf-Messumformer Ex nA
Abbildung 18: Zusammenschaltung
Für den Speisestromkreis sind externe Maßnahmen vorzusehen,
um zu verhindern, dass die Bemessungsspannung durch
vorübergehende Störungen um mehr als 40 % überschritten
wird.
Sicherer Bereich
C Gehäuse mit IP 6X
D Speisetrenner
