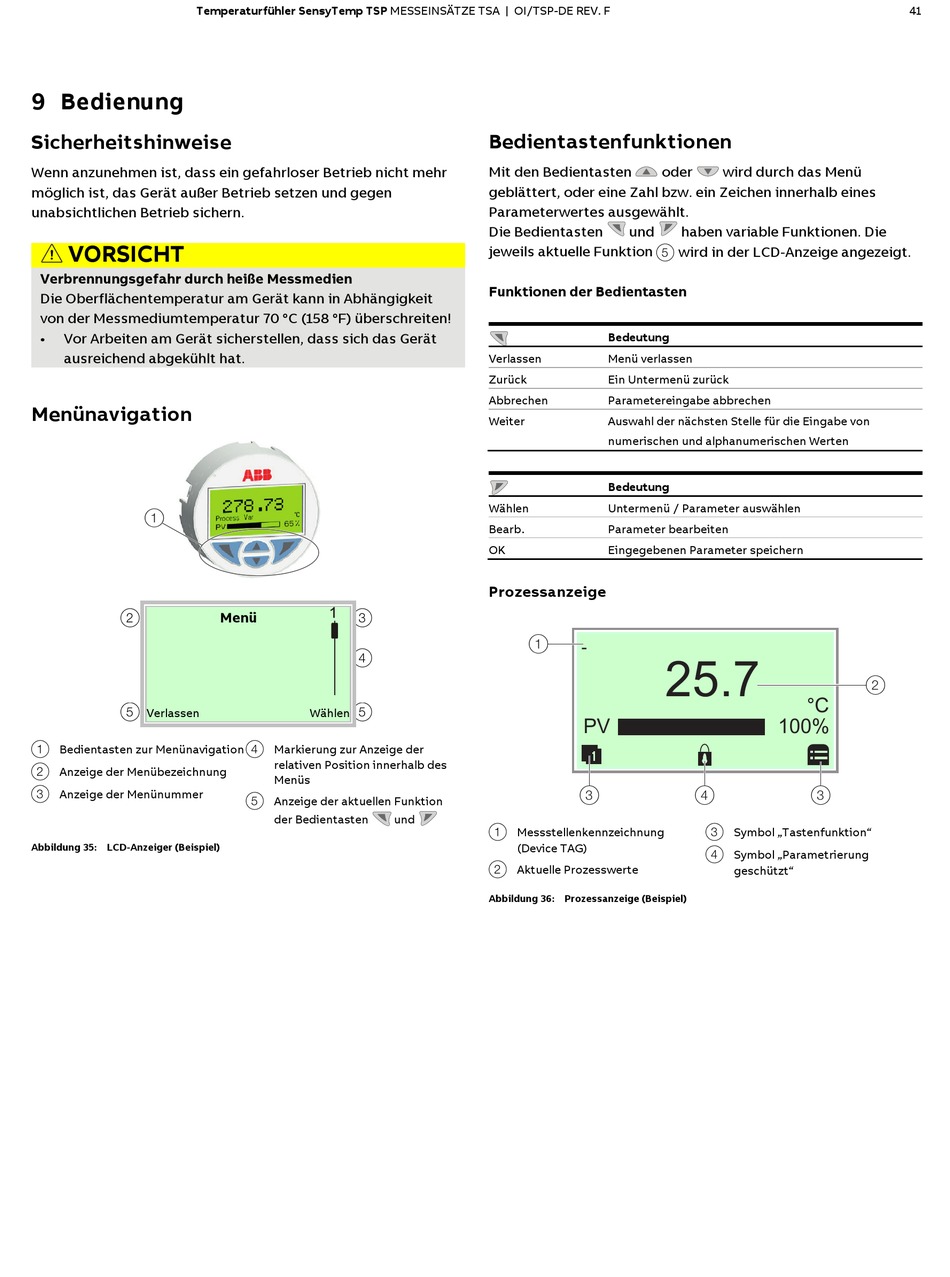

Temperaturfühler SensyTemp TSP MESSEINSÄTZE TSA | OI/TSP-DE REV. F
9 Bedienung
Sicherheitshinweise
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr
möglich ist, das Gerät außer Betrieb setzen und gegen
unabsichtlichen Betrieb sichern.
VORSICHT
Verbrennungsgefahr durch heiße Messmedien
Die Oberflächentemperatur am Gerät kann in Abhängigkeit
von der Messmediumtemperatur 70 °C (158 °F) überschreiten!
•
Vor Arbeiten am Gerät sicherstellen, dass sich das Gerät
ausreichend abgekühlt hat.
Menünavigation
1
2
5
Verlassen
1 Bedientasten zur Menünavigation
2 Anzeige der Menübezeichnung
3 Anzeige der Menünummer
Abbildung 35: LCD-Anzeiger (Beispiel)
A10001
Menü
3
4
5
Wählen
4 Markierung zur Anzeige der
relativen Position innerhalb des
Menüs
5 Anzeige der aktuellen Funktion
der Bedientasten
und
Bedientastenfunktionen
Mit den Bedientasten
oder
geblättert, oder eine Zahl bzw. ein Zeichen innerhalb eines
Parameterwertes ausgewählt.
Die Bedientasten
und
jeweils aktuelle Funktion
5
Funktionen der Bedientasten
Bedeutung
Verlassen
Menü verlassen
Zurück
Ein Untermenü zurück
Abbrechen
Parametereingabe abbrechen
Weiter
Auswahl der nächsten Stelle für die Eingabe von
numerischen und alphanumerischen Werten
Bedeutung
Wählen
Untermenü / Parameter auswählen
Bearb.
Parameter bearbeiten
OK
Eingegebenen Parameter speichern
Prozessanzeige
1
-
25.7
PV
3
1 Messstellenkennzeichnung
(Device TAG)
2 Aktuelle Prozesswerte
Abbildung 36: Prozessanzeige (Beispiel)
wird durch das Menü
haben variable Funktionen. Die
wird in der LCD-Anzeige angezeigt.
°C
100%
4
3
A11124
3 Symbol „Tastenfunktion"
4 Symbol „Parametrierung
geschützt"
41
