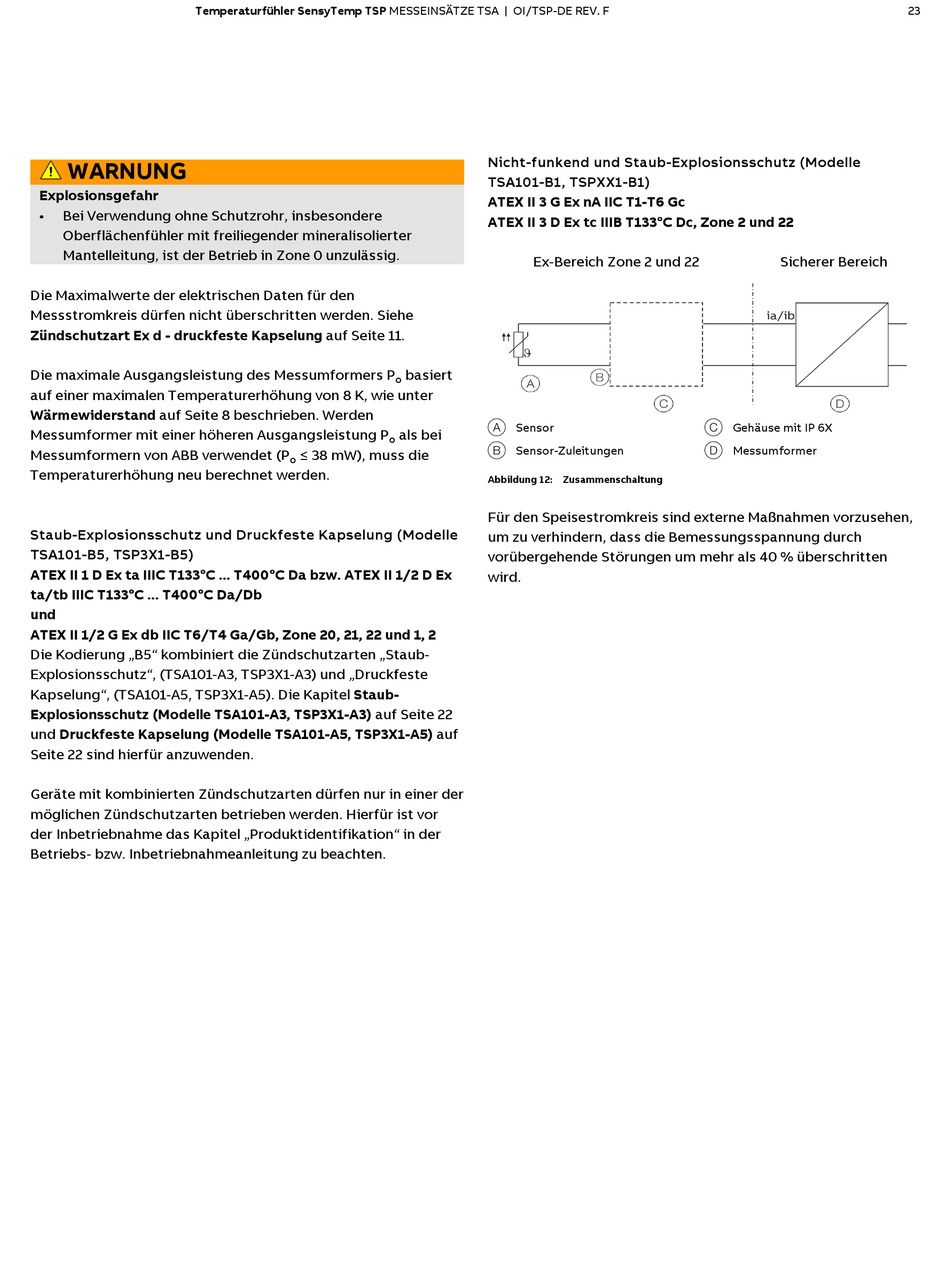

ABB SensyTemp TSP series Betriebsanleitung Seite 23

Temperaturfühler SensyTemp TSP MESSEINSÄTZE TSA | OI/TSP-DE REV. F
WARNUNG
Explosionsgefahr
• Bei Verwendung ohne Schutzrohr, insbesondere
Oberflächenfühler mit freiliegender mineralisolierter
Mantelleitung, ist der Betrieb in Zone 0 unzulässig.
Die Maximalwerte der elektrischen Daten für den
Messstromkreis dürfen nicht überschritten werden. Siehe
Zündschutzart Ex d - druckfeste Kapselung auf Seite 11.
Die maximale Ausgangsleistung des Messumformers P
auf einer maximalen Temperaturerhöhung von 8 K, wie unter
Wärmewiderstand auf Seite 8 beschrieben. Werden
Messumformer mit einer höheren Ausgangsleistung P
Messumformern von ABB verwendet (P
Temperaturerhöhung neu berechnet werden.
Staub-Explosionsschutz und Druckfeste Kapselung (Modelle
TSA101-B5, TSP3X1-B5)
ATEX II 1 D Ex ta IIIC T133°C ... T400°C Da bzw. ATEX II 1/2 D Ex
ta/tb IIIC T133°C ... T400°C Da/Db
und
ATEX II 1/2 G Ex db IIC T6/T4 Ga/Gb, Zone 20, 21, 22 und 1, 2
Die Kodierung „B5" kombiniert die Zündschutzarten „Staub-
Explosionsschutz", (TSA101-A3, TSP3X1-A3) und „Druckfeste
Kapselung", (TSA101-A5, TSP3X1-A5). Die Kapitel Staub-
Explosionsschutz (Modelle TSA101-A3, TSP3X1-A3) auf Seite 22
und Druckfeste Kapselung (Modelle TSA101-A5, TSP3X1-A5) auf
Seite 22 sind hierfür anzuwenden.
Geräte mit kombinierten Zündschutzarten dürfen nur in einer der
möglichen Zündschutzarten betrieben werden. Hierfür ist vor
der Inbetriebnahme das Kapitel „Produktidentifikation" in der
Betriebs- bzw. Inbetriebnahmeanleitung zu beachten.
basiert
o
als bei
o
≤ 38 mW), muss die
o
Nicht-funkend und Staub-Explosionsschutz (Modelle
TSA101-B1, TSPXX1-B1)
ATEX II 3 G Ex nA IIC T1-T6 Gc
ATEX II 3 D Ex tc IIIB T133°C Dc, Zone 2 und 22
Ex-Bereich Zone 2 und 22
A Sensor
B Sensor-Zuleitungen
Abbildung 12: Zusammenschaltung
Für den Speisestromkreis sind externe Maßnahmen vorzusehen,
um zu verhindern, dass die Bemessungsspannung durch
vorübergehende Störungen um mehr als 40 % überschritten
wird.
Sicherer Bereich
C Gehäuse mit IP 6X
D Messumformer
23
