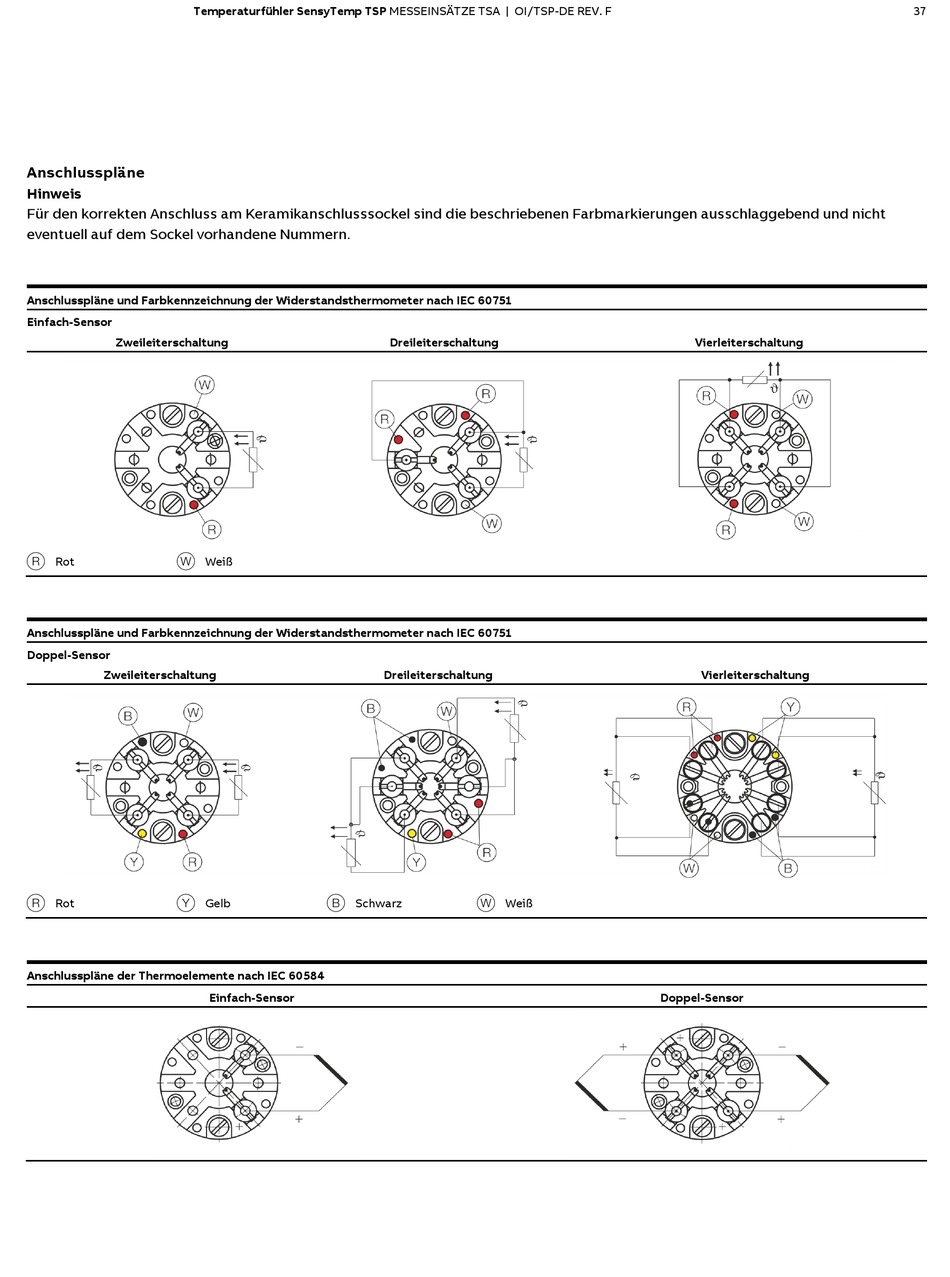

Anschlusspläne
Hinweis
Für den korrekten Anschluss am Keramikanschlusssockel sind die beschriebenen Farbmarkierungen ausschlaggebend und nicht
eventuell auf dem Sockel vorhandene Nummern.
Anschlusspläne und Farbkennzeichnung der Widerstandsthermometer nach IEC 60751
Einfach-Sensor
Zweileiterschaltung
R Rot W Weiß
Anschlusspläne und Farbkennzeichnung der Widerstandsthermometer nach IEC 60751
Doppel-Sensor
Zweileiterschaltung
R Rot Y Gelb
Anschlusspläne der Thermoelemente nach IEC 60584
Dreileiterschaltung
Dreileiterschaltung
B Schwarz
Einfach-Sensor
W Weiß
Vierleiterschaltung
Vierleiterschaltung
Doppel-Sensor
37
