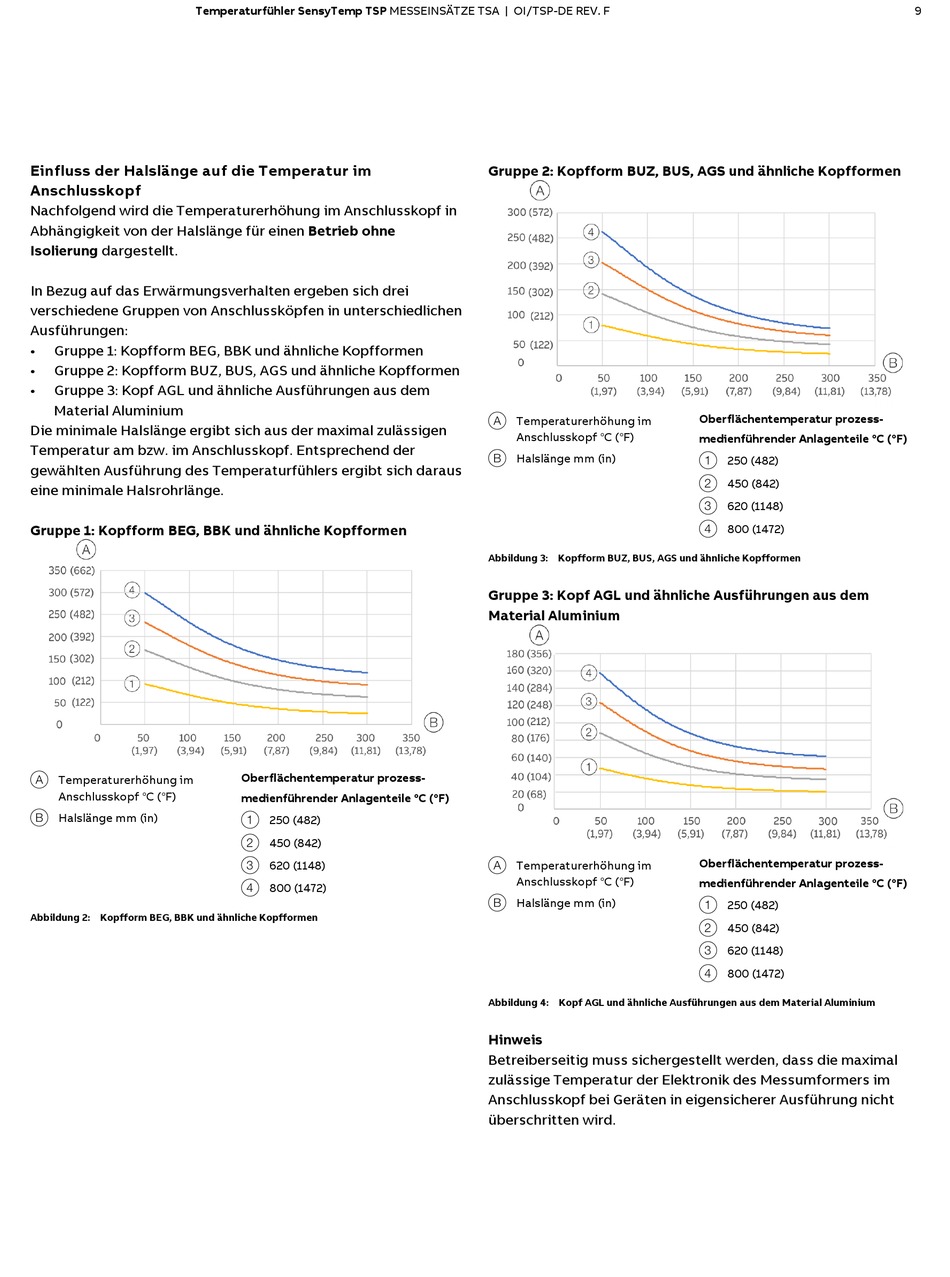

Einfluss der Halslänge auf die Temperatur im
Anschlusskopf
Nachfolgend wird die Temperaturerhöhung im Anschlusskopf in
Abhängigkeit von der Halslänge für einen Betrieb ohne
Isolierung dargestellt.
In Bezug auf das Erwärmungsverhalten ergeben sich drei
verschiedene Gruppen von Anschlussköpfen in unterschiedlichen
Ausführungen:
• Gruppe 1: Kopfform BEG, BBK und ähnliche Kopfformen
• Gruppe 2: Kopfform BUZ, BUS, AGS und ähnliche Kopfformen
• Gruppe 3: Kopf AGL und ähnliche Ausführungen aus dem
Material Aluminium
Die minimale Halslänge ergibt sich aus der maximal zulässigen
Temperatur am bzw. im Anschlusskopf. Entsprechend der
gewählten Ausführung des Temperaturfühlers ergibt sich daraus
eine minimale Halsrohrlänge.
Gruppe 1: Kopfform BEG, BBK und ähnliche Kopfformen
A Temperaturerhöhung im
Anschlusskopf °C (°F)
B Halslänge mm (in)
Abbildung 2: Kopfform BEG, BBK und ähnliche Kopfformen
Oberflächentemperatur prozess-
medienführender Anlagenteile °C (°F)
1 250 (482)
2 450 (842)
3 620 (1148)
4 800 (1472)
Gruppe 2: Kopfform BUZ, BUS, AGS und ähnliche Kopfformen
A Temperaturerhöhung im
Anschlusskopf °C (°F)
B Halslänge mm (in)
Abbildung 3: Kopfform BUZ, BUS, AGS und ähnliche Kopfformen
Gruppe 3: Kopf AGL und ähnliche Ausführungen aus dem
Material Aluminium
A Temperaturerhöhung im
Anschlusskopf °C (°F)
B Halslänge mm (in)
Abbildung 4: Kopf AGL und ähnliche Ausführungen aus dem Material Aluminium
Hinweis
Betreiberseitig muss sichergestellt werden, dass die maximal
zulässige Temperatur der Elektronik des Messumformers im
Anschlusskopf bei Geräten in eigensicherer Ausführung nicht
überschritten wird.
Oberflächentemperatur prozess-
medienführender Anlagenteile °C (°F)
1 250 (482)
2 450 (842)
3 620 (1148)
4 800 (1472)
Oberflächentemperatur prozess-
medienführender Anlagenteile °C (°F)
1 250 (482)
2 450 (842)
3 620 (1148)
4 800 (1472)
