Anzugsdrehmoment bei der Montage
Zur Erleichterung der Endmontage werden die Temperaturfühler
SensyTemp TSP100 und TSP300 mit nur handfest angezogenen
Schutzrohren, Halsrohren und Anschlussköpfen ausgeliefert.
Für einen störungsfreien Betrieb des Temperaturfühlers müssen
diese Komponenten vor der ersten Inbetriebnahme mit den
nachfolgend empfohlenen Anzugsdrehmomenten miteinander
verschraubt werden.
1 Verschraubung am
Anschlusskopf
2 Verschraubung zwischen
Schutzrohr und Halsrohr
(nur bei gebohrten
Schutzrohren)

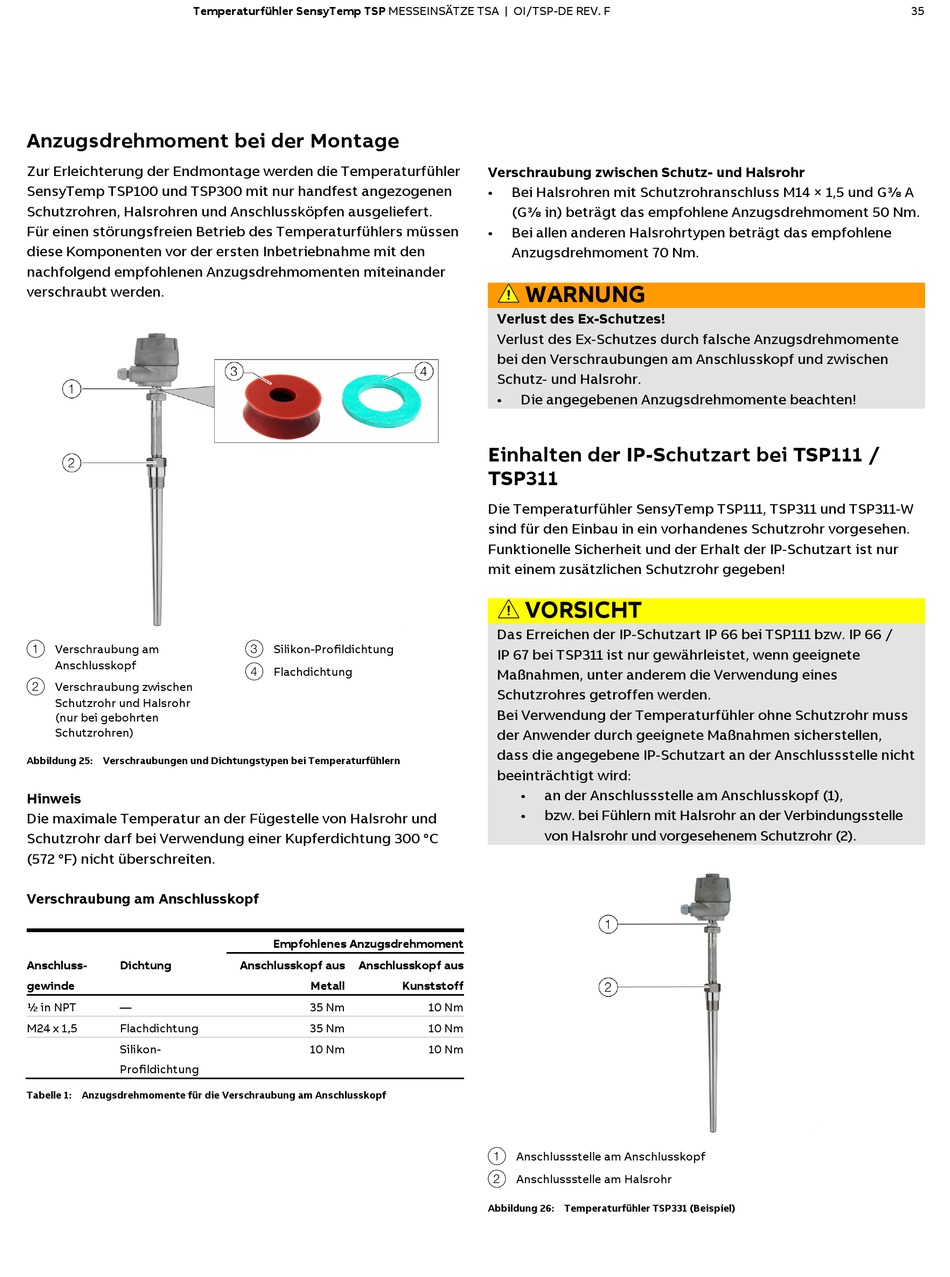

Abbildung 25: Verschraubungen und Dichtungstypen bei Temperaturfühlern
Hinweis
Die maximale Temperatur an der Fügestelle von Halsrohr und
Schutzrohr darf bei Verwendung einer Kupferdichtung 300 °C
(572 °F) nicht überschreiten.
Verschraubung am Anschlusskopf
Anschluss-
Dichtung
gewinde
½ in NPT
—
M24 x 1,5
Flachdichtung
Silikon-
Profildichtung
Tabelle 1: Anzugsdrehmomente für die Verschraubung am Anschlusskopf
3 Silikon-Profildichtung
4 Flachdichtung
Empfohlenes Anzugsdrehmoment
Anschlusskopf aus
Anschlusskopf aus
Metall
Kunststoff
35 Nm
35 Nm
10 Nm
Verschraubung zwischen Schutz- und Halsrohr
•
Bei Halsrohren mit Schutzrohranschluss M14 × 1,5 und G⅜ A
(G⅜ in) beträgt das empfohlene Anzugsdrehmoment 50 Nm.
•
Bei allen anderen Halsrohrtypen beträgt das empfohlene
Anzugsdrehmoment 70 Nm.
WARNUNG
Verlust des Ex-Schutzes!
Verlust des Ex-Schutzes durch falsche Anzugsdrehmomente
bei den Verschraubungen am Anschlusskopf und zwischen
Schutz- und Halsrohr.
•
Die angegebenen Anzugsdrehmomente beachten!
Einhalten der IP-Schutzart bei TSP111 /
TSP311
Die Temperaturfühler SensyTemp TSP111, TSP311 und TSP311-W
sind für den Einbau in ein vorhandenes Schutzrohr vorgesehen.
Funktionelle Sicherheit und der Erhalt der IP-Schutzart ist nur
mit einem zusätzlichen Schutzrohr gegeben!
VORSICHT
Das Erreichen der IP-Schutzart IP 66 bei TSP111 bzw. IP 66 /
IP 67 bei TSP311 ist nur gewährleistet, wenn geeignete
Maßnahmen, unter anderem die Verwendung eines
Schutzrohres getroffen werden.
Bei Verwendung der Temperaturfühler ohne Schutzrohr muss
der Anwender durch geeignete Maßnahmen sicherstellen,
dass die angegebene IP-Schutzart an der Anschlussstelle nicht
beeinträchtigt wird:
•
an der Anschlussstelle am Anschlusskopf (1),
•
bzw. bei Fühlern mit Halsrohr an der Verbindungsstelle
von Halsrohr und vorgesehenem Schutzrohr (2).
10 Nm
10 Nm
10 Nm
1 Anschlussstelle am Anschlusskopf
2 Anschlussstelle am Halsrohr
Abbildung 26: Temperaturfühler TSP331 (Beispiel)
