16

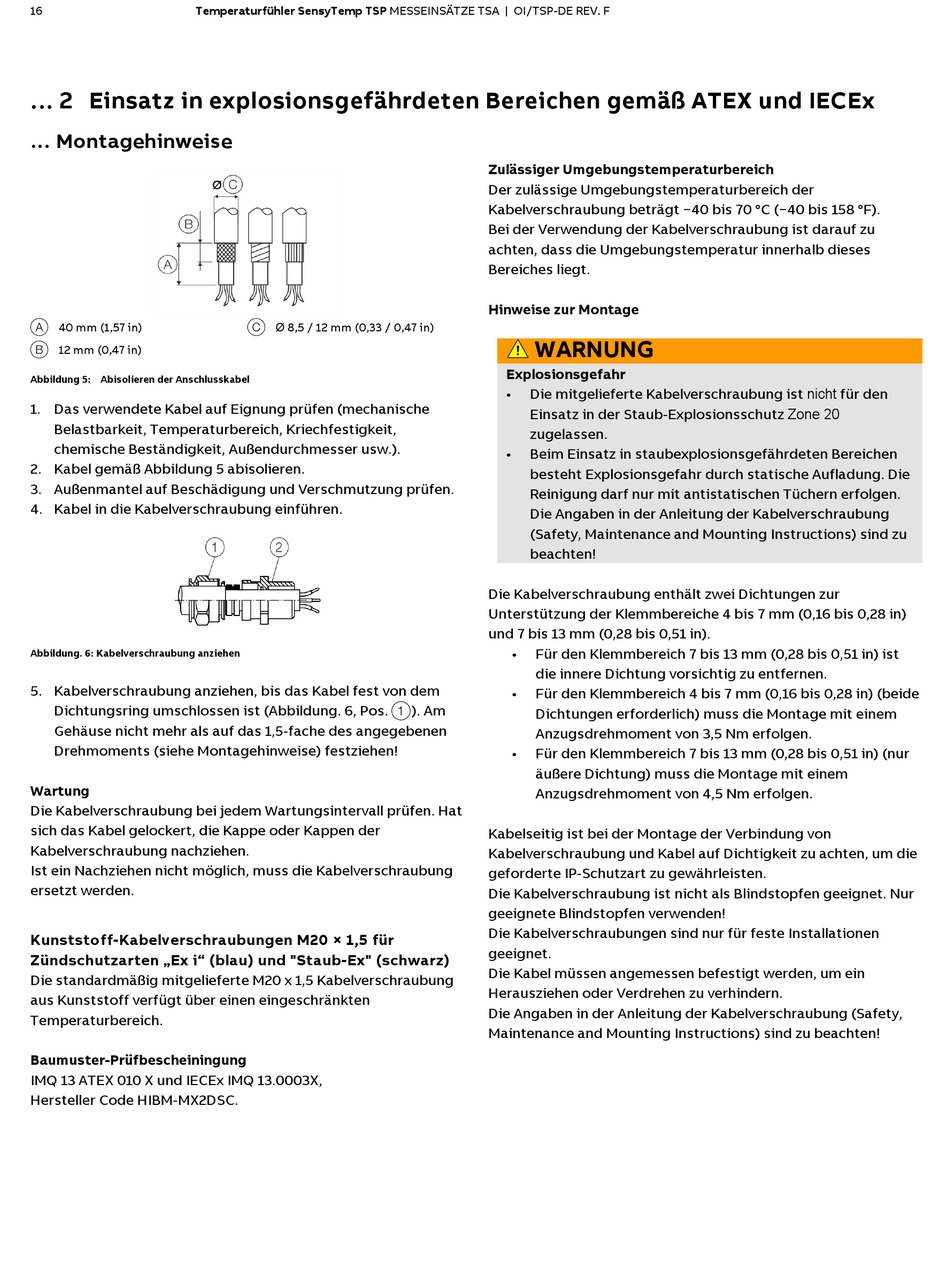

Temperaturfühler SensyTemp TSP MESSEINSÄTZE TSA | OI/TSP-DE REV. F
... 2 Einsatz in explosionsgefährdeten Bereichen gemäß ATEX und IECEx
... Montagehinweise
A 40 mm (1,57 in)
B 12 mm (0,47 in)
Abbildung 5: Abisolieren der Anschlusskabel
1. Das verwendete Kabel auf Eignung prüfen (mechanische
Belastbarkeit, Temperaturbereich, Kriechfestigkeit,
chemische Beständigkeit, Außendurchmesser usw.).
2. Kabel gemäß Abbildung 5 abisolieren.
3. Außenmantel auf Beschädigung und Verschmutzung prüfen.
4. Kabel in die Kabelverschraubung einführen.
Abbildung. 6: Kabelverschraubung anziehen
5. Kabelverschraubung anziehen, bis das Kabel fest von dem
Dichtungsring umschlossen ist (Abbildung. 6, Pos.
Gehäuse nicht mehr als auf das 1,5-fache des angegebenen
Drehmoments (siehe Montagehinweise) festziehen!
Wartung
Die Kabelverschraubung bei jedem Wartungsintervall prüfen. Hat
sich das Kabel gelockert, die Kappe oder Kappen der
Kabelverschraubung nachziehen.
Ist ein Nachziehen nicht möglich, muss die Kabelverschraubung
ersetzt werden.
Kunststoff-Kabelverschraubungen M20 × 1,5 für
Zündschutzarten „Ex i" (blau) und "Staub-Ex" (schwarz)
Die standardmäßig mitgelieferte M20 x 1,5 Kabelverschraubung
aus Kunststoff verfügt über einen eingeschränkten
Temperaturbereich.
Baumuster-Prüfbescheiningung
IMQ 13 ATEX 010 X und IECEx IMQ 13.0003X,
Hersteller Code HIBM-MX2DSC.
C Ø 8,5 / 12 mm (0,33 / 0,47 in)
1
). Am
Zulässiger Umgebungstemperaturbereich
Der zulässige Umgebungstemperaturbereich der
Kabelverschraubung beträgt −40 bis 70 °C (−40 bis 158 °F).
Bei der Verwendung der Kabelverschraubung ist darauf zu
achten, dass die Umgebungstemperatur innerhalb dieses
Bereiches liegt.
Hinweise zur Montage
WARNUNG
Explosionsgefahr
•
Die mitgelieferte Kabelverschraubung ist nicht für den
Einsatz in der Staub-Explosionsschutz Zone 20
zugelassen.
•
Beim Einsatz in staubexplosionsgefährdeten Bereichen
besteht Explosionsgefahr durch statische Aufladung. Die
Reinigung darf nur mit antistatischen Tüchern erfolgen.
Die Angaben in der Anleitung der Kabelverschraubung
(Safety, Maintenance and Mounting Instructions) sind zu
beachten!
Die Kabelverschraubung enthält zwei Dichtungen zur
Unterstützung der Klemmbereiche 4 bis 7 mm (0,16 bis 0,28 in)
und 7 bis 13 mm (0,28 bis 0,51 in).
•
Für den Klemmbereich 7 bis 13 mm (0,28 bis 0,51 in) ist
die innere Dichtung vorsichtig zu entfernen.
•
Für den Klemmbereich 4 bis 7 mm (0,16 bis 0,28 in) (beide
Dichtungen erforderlich) muss die Montage mit einem
Anzugsdrehmoment von 3,5 Nm erfolgen.
•
Für den Klemmbereich 7 bis 13 mm (0,28 bis 0,51 in) (nur
äußere Dichtung) muss die Montage mit einem
Anzugsdrehmoment von 4,5 Nm erfolgen.
Kabelseitig ist bei der Montage der Verbindung von
Kabelverschraubung und Kabel auf Dichtigkeit zu achten, um die
geforderte IP-Schutzart zu gewährleisten.
Die Kabelverschraubung ist nicht als Blindstopfen geeignet. Nur
geeignete Blindstopfen verwenden!
Die Kabelverschraubungen sind nur für feste Installationen
geeignet.
Die Kabel müssen angemessen befestigt werden, um ein
Herausziehen oder Verdrehen zu verhindern.
Die Angaben in der Anleitung der Kabelverschraubung (Safety,
Maintenance and Mounting Instructions) sind zu beachten!
