Einbauhinweise

Die gängigste Maßnahme zur Vermeidung eines thermischen
Messfehlers ist die Einhaltung der minimalen Einbaulänge des
Temperaturfühlers. Idealerweise sollte sich der Sensor eines
Temperaturfühlers in der Mitte der Rohrleitung befinden.
Empfohlene Einbaulänge
Zur Vermeidung von Fehlern aufgrund von Wärmeableitung.
Medium
Einbaulänge
Flüssigkeiten
8 bis 10 × Ø Schutzrohrspitze
Gase
10 bis 15 × Ø Schutzrohrspitze

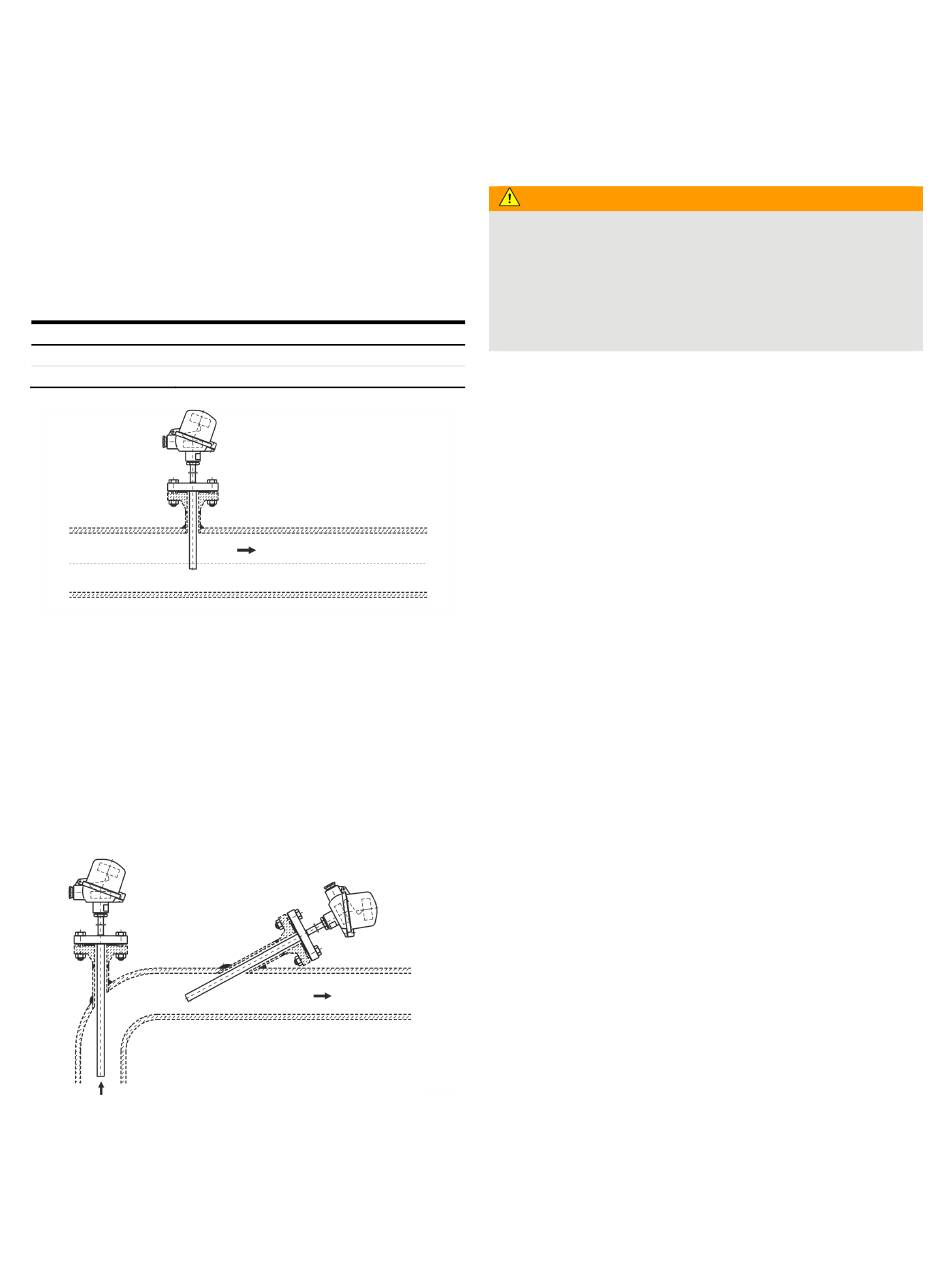

Abbildung 27: Empfohlene Einbaulänge

Geringer Nenndurchmesser

Bei Rohrleitungen mit sehr kleinen Nenndurchmessern wird der
Einbau in einen Rohrbogen empfohlen. Der Temperaturfühler
wird gegen die Strömungsrichtung des Messmediums
ausgerichtet. Auch ein Einbau des Temperaturfühlers mit einem
Adapter in einem Winkel < 45° gegen die Strömungsrichtung
kann Messfehler verringern.
Abbildung 28: Geringer Nenndurchmesser
Change from two to one column
Elektrische Anschlüsse

Sicherheitshinweise

WARNUNG
Verletzungsgefahr durch spannungsführende Teile.
Unsachgemäße Arbeiten an den elektrischen Anschlüssen
können zu einem Stromschlag führen.
Vor dem Anschließen des Gerätes die Energieversorgung
abschalten.
Die geltenden Normen und Vorschriften beim elektrischen
Anschluss einhalten.
Der elektrische Anschluss darf nur von autorisiertem
Fachpersonal vorgenommen werden.
Die Hinweise zum elektrischen Anschluss in dieser Anleitung
beachten, ansonsten können die elektrische Sicherheit und die
IP-Schutzart beeinträchtigt werden.
Die sichere Trennung von berührungsgefährlichen Stromkreisen
ist nur gewährleistet, wenn die angeschlossenen Geräte die
Anforderungen der EN 61140 (Grundanforderungen für sichere
Trennung) erfüllen.
Für die sichere Trennung die Zuleitungen getrennt von
berührungsgefährlichen Stromkreisen verlegen oder zusätzlich
isolieren.

Allgemeines

Für die Ausführung mit Messumformer gilt:
Energieversorgung und Signal werden in der gleichen Leitung
geführt und sind als SELV- oder PELV-Stromkreis gemäß Norm
(Standardversion) auszuführen. In der Ex-Ausführung sind die
Richtlinien gemäß Ex-Norm einzuhalten.
Die Adern des Kabels müssen mit Endhülsen versehen
werden.
Bei der Verwendung von PROFIBUS PA® erfolgt die Auslegung
gemäß EN 50170 für PROFIBUS PA®.
Bei der Verwendung von FOUNDATION Fieldbus® H1 erfolgt
die Auslegung gemäß IEC 61158.
Der Anwender muss für die EMV-gerechte Verkabelung
sorgen.
