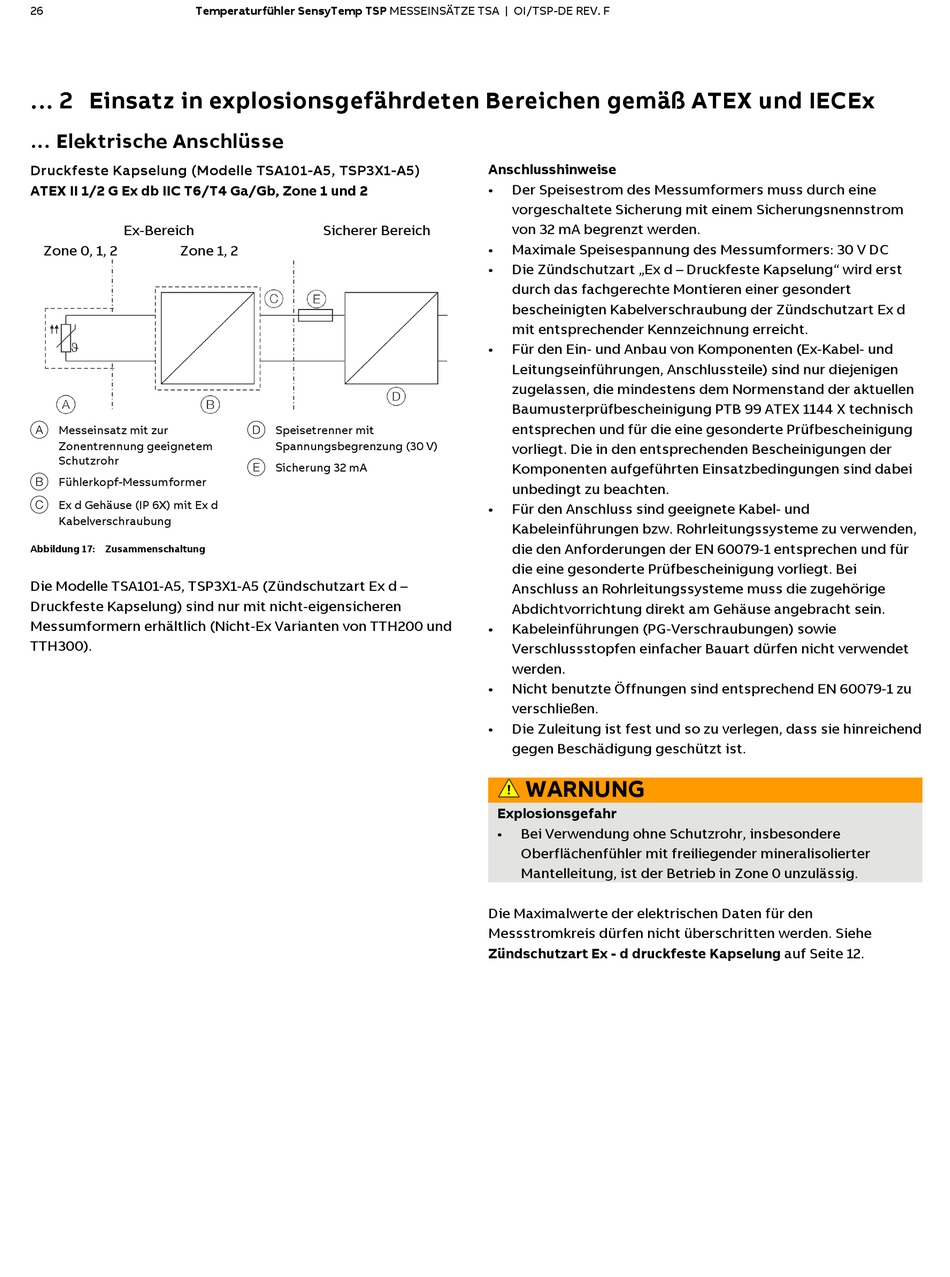

26 Temperaturfühler SensyTemp TSP MESSEINSÄTZE TSA | OI/TSP-DE REV. F
... 2 Einsatz in explosionsgefährdeten Bereichen gemäß ATEX und IECEx
... Elektrische Anschlüsse
Druckfeste Kapselung (Modelle TSA101-A5, TSP3X1-A5)
ATEX II 1/2 G Ex db IIC T6/T4 Ga/Gb, Zone 1 und 2
Ex-Bereich
Zone 0, 1, 2 Zone 1, 2
A Messeinsatz mit zur
Zonentrennung geeignetem
Schutzrohr
B Fühlerkopf-Messumformer
C Ex d Gehäuse (IP 6X) mit Ex d
Kabelverschraubung
Abbildung 17: Zusammenschaltung
Die Modelle TSA101-A5, TSP3X1-A5 (Zündschutzart Ex d –
Druckfeste Kapselung) sind nur mit nicht-eigensicheren
Messumformern erhältlich (Nicht-Ex Varianten von TTH200 und
TTH300).
Sicherer Bereich
D Speisetrenner mit
Spannungsbegrenzung (30 V)
E Sicherung 32 mA
Anschlusshinweise
• Der Speisestrom des Messumformers muss durch eine
vorgeschaltete Sicherung mit einem Sicherungsnennstrom
von 32 mA begrenzt werden.
• Maximale Speisespannung des Messumformers: 30 V DC
• Die Zündschutzart „Ex d – Druckfeste Kapselung" wird erst
durch das fachgerechte Montieren einer gesondert
bescheinigten Kabelverschraubung der Zündschutzart Ex d
mit entsprechender Kennzeichnung erreicht.
• Für den Ein- und Anbau von Komponenten (Ex-Kabel- und
Leitungseinführungen, Anschlussteile) sind nur diejenigen
zugelassen, die mindestens dem Normenstand der aktuellen
Baumusterprüfbescheinigung PTB 99 ATEX 1144 X technisch
entsprechen und für die eine gesonderte Prüfbescheinigung
vorliegt. Die in den entsprechenden Bescheinigungen der
Komponenten aufgeführten Einsatzbedingungen sind dabei
unbedingt zu beachten.
• Für den Anschluss sind geeignete Kabel- und
Kabeleinführungen bzw. Rohrleitungssysteme zu verwenden,
die den Anforderungen der EN 60079-1 entsprechen und für
die eine gesonderte Prüfbescheinigung vorliegt. Bei
Anschluss an Rohrleitungssysteme muss die zugehörige
Abdichtvorrichtung direkt am Gehäuse angebracht sein.
• Kabeleinführungen (PG-Verschraubungen) sowie
Verschlussstopfen einfacher Bauart dürfen nicht verwendet
werden.
• Nicht benutzte Öffnungen sind entsprechend EN 60079-1 zu
verschließen.
• Die Zuleitung ist fest und so zu verlegen, dass sie hinreichend
gegen Beschädigung geschützt ist.
WARNUNG
Explosionsgefahr
• Bei Verwendung ohne Schutzrohr, insbesondere
Oberflächenfühler mit freiliegender mineralisolierter
Mantelleitung, ist der Betrieb in Zone 0 unzulässig.
Die Maximalwerte der elektrischen Daten für den
Messstromkreis dürfen nicht überschritten werden. Siehe
Zündschutzart Ex - d druckfeste Kapselung auf Seite 12.
