- Seite 3 Bedienungsanleitung MIC-2511 Isolationswiderstandsmessgerät SONEL S.A. Wokulskiego 11 58-100 Świdnica Polen Version 2.02 04.10.2024...

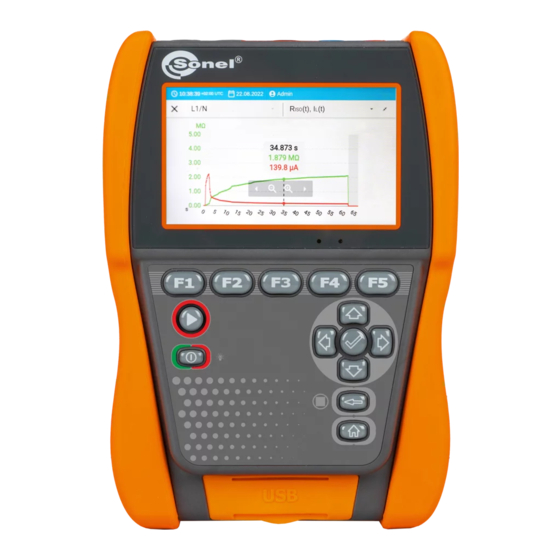

- Seite 4 Das MIC-2511 ist ein modernes, leicht zu handhabendes und sicheres Prüfgerät. Das Messgerät ist Teil der Sonel MeasureEffect™-Plattform. Das ist ein umfassendes System, mit dem Sie Messungen durchführen, Daten speichern und verwalten sowie die Geräte auf mehreren Ebenen steu- ern können. Eine detaillierte Beschreibung des Systems finden Sie in der zugehörigen Bedienungsanleitung.
- Seite 5 11.1.5 Temperaturmessung............................19 11.1.6 Widerstandsmessung in EPA-Zonen ......................... 20 11.2 Betriebsdaten ............................21 11.3 Weitere Daten ............................21 11.3.1 Zusätzliche Ungenauigkeiten nach EN IEC 61557-2 (R ) ................21 11.4 Eigenschaften des Wandlers ......................... 22 12 Hersteller ...........................22 MIC-2511 │ BEDIENUNGSANLEITUNG...
- Seite 6 CAT III – betrifft Messungen in Gebäudeanlagen, • CAT IV – betrifft Messungen, die an der Quelle der Niederspan- nungsanlage durchgeführt werden. Verhalten der Anzeigeleuchten Die LED leuchtet Die LED blinkt langsam Die LED blinkt schnell kontinuierlich MIC-2511 │ BEDIENUNGSANLEITUNG...
- Seite 7 Ende gegen unbeabsichtigtes Berühren geschützt ist. • Berühren Sie das geprüfte Objekt nicht während der Messung des Isolationswi- oder nach der Messung, bevor es vollständig entladen ist. Dies derstands R kann zu einem elektrischen Schlag führen. MIC-2511 │ BEDIENUNGSANLEITUNG...
- Seite 8 Stromkreis) bis zu 1500 V für 60 Sekunden geschützt. • Aufgrund der kontinuierlichen Weiterentwicklung des Geräts können die in diesem Handbuch beschriebenen Funktionen vom tatsächlichen Stand abweichen. Die neu- este Version des Handbuchs finden Sie auf der Website des Herstellers. MIC-2511 │ BEDIENUNGSANLEITUNG...
- Seite 9 Erstellen Sie ein Benutzerkonto oder melden Sie sich an. Geben Sie die Messgeräteeinstellungen ein. Wählen Sie eine Messung. Eine Anleitung dazu finden Sie unter dem Symbol und im Bedienungsanleitung der Sonel MeasureEffect™- Plattform. Geben Sie die Messeinstellungen ein. Schließen Sie das Messgerät an den Zielpunkt an.
- Seite 10 Um ein Oberflächenelement zu aktivieren, navigieren Sie mit den Pfeilen dorthin (aufeinanderfol- gende Markierungen werden hervorgehoben) und bestätigen Sie Ihre Auswahl mit der Taste Das Prinzip gilt für die gesamte Benutzeroberfläche: von den Messbildschirmen über das Menü zur Speicherverwaltung bis hin zur Hilfe. MIC-2511 │ BEDIENUNGSANLEITUNG...
- Seite 11 Messgeräts führen. Achten Sie bei der Messung darauf, dass weder die Drähte noch die Krokodilkabel miteinander und/oder mit der Erde in Berührung kommen, da das Messergebnis durch den Fluss von Oberflächenströmen mit zusätzlichen Fehlern behaftet sein kann. MIC-2511 │ BEDIENUNGSANLEITUNG...
- Seite 12 Das Messgerät ist gerade dabei, den Isolati- Die Kontinuität des Stromkreises bleibt onswiderstand zu messen. erhalten. ▼ Das Messgerät hat die Messung des Isolati- onswiderstands beendet und entlädt gerade das zu testende Objekt. ▼ Die Messung ist abgeschlossen und das Testobjekt wird entladen. MIC-2511 │ BEDIENUNGSANLEITUNG...
- Seite 13 Sonel Reader, • Sonel Reports PLUS. Die Software kann mit einer Reihe von Geräten der Firma SONEL S.A. zusammenarbeiten, die mit einer USB-Schnittstelle ausgestattet sind. Detaillierte Informationen erhalten Sie vom Hersteller und den Händlern. Wenn Sie die Software nicht zusammen mit dem Messgerät erworben haben, können Sie sie beim Hersteller oder einem autorisierten Händler beziehen.
- Seite 14 Die Aktualisierung wird angefangen, wenn die Softwareversion auf dem Speicherstick neuerer als die zurzeit auf dem Messgerät installierte Version ist. • Wenn die Aktualisierung läuft, schalten Sie das Messgerät nicht aus. • Das Messgerät kann sich während der Aktualisierung automatisch aus- und einschalten. MIC-2511 │ BEDIENUNGSANLEITUNG...
- Seite 15 Der Akku wird gerade aufgeladen. Stromversorgung betrieben. Akkuausfall. Es wird empfohlen, ihn durch Unbekannter Zustand des Akkus. Kontaktieren Sie einen neuen zu ersetzen. den Kundendienst. Weitere vom Prüfgerät angezeigte Informationen Niedrige Akkuladung Problem mit dem Akku Der Akku wird gerade aufgeladen MIC-2511 │ BEDIENUNGSANLEITUNG...
- Seite 16 Es ist möglich, den Akku während der Messung zu laden. Schließen Sie dazu einfach das Lade- gerät an das Messgerät an. Das Ausschalten des Messgeräts mit der Taste oder durch AUTO-OFF unterbricht nicht den Ladevorgang der Batterie. MIC-2511 │ BEDIENUNGSANLEITUNG...
- Seite 17 Nicht bestimmungsgemäßer Gebrauch des Akkus kann seine dauerhafte Beschädigung verursa- chen. Das kann seine Entzündung zur Folge haben. Der Verkäufer und Hersteller haften nicht für eventuelle Schäden, die infolge einer unsachgemäßen Verwendung oder Behandlung des Li-Ion- Akkus entstanden sind. MIC-2511 │ BEDIENUNGSANLEITUNG...
- Seite 18 Elektroaltgeräte sind gemäß den örtlich geltenden Richtlinien an einer Sammelstelle abzugeben. Bevor Sie das Gerät an die Sammelstelle schicken, dürfen Sie keine Teile selbst abbauen. Beachten Sie die örtlichen Vorschriften zur Entsorgung von Verpackungen und gebrauchten Batterien. MIC-2511 │ BEDIENUNGSANLEITUNG...
- Seite 19 Diagramm unten abgelesen werden. Art der Messspannung: DC. Spannung Messbereich 10 V 10 GΩ 25 V 20 GΩ 50 V 50 GΩ 100 V 100 GΩ 250 V 250 GΩ 500 V 500 GΩ 1000 V 1,00 TΩ 2500 V 2,00 TΩ MIC-2511 │ BEDIENUNGSANLEITUNG...
- Seite 20 Genauigkeit spezifiziert, auf- ISOmin grund des Betriebs des Messgerätes unter Strombegrenzung des Wechselrichters, gemäß der Formel: – Mindestwiderstand der Isolierung ohne Strombegrenzung des Wechselrichters ISOmin – Nennstromspannung ISOnom – Nennstrom des Wechselrichters (1,6 mA) ISOnom MIC-2511 │ BEDIENUNGSANLEITUNG...
- Seite 21 Audiosignal für gemessenen Widerstand <10 Ω ± 10% • Kompensation des Prüfleitungswiderstands 11.1.5 Temperaturmessung Anzeigebereich Auflösung Genauigkeit -40,0…99,9°C 0,1°C (3% v.Mw. + 8 Digits) -40,0…211,8°F 0,1°F (3% v.Mw. + 16 Digits) • Messung mithilfe einer externen Sonde MIC-2511 │ BEDIENUNGSANLEITUNG...
- Seite 22 0,01 MΩ (3% v.Mw. + 20 Digits) 100,0…999,9 MΩ 0,1 MΩ 1,000…9,999 GΩ 0,001 GΩ 10,00…99,99 GΩ 0,01 GΩ 100,0…999,9 GΩ 0,1 GΩ (8% v.Mw. + 20 Digits) 1000 GΩ 1 GΩ • Messspannung: 500 V ± 5% MIC-2511 │ BEDIENUNGSANLEITUNG...
- Seite 23 Angaben von zusätzlichen Ungenauigkeiten sind hauptsächliche dann notwendig, wenn das Prüfgerät nicht in Standardumgebung oder in messtechnischen Laboren für Kalibrierungen verwen- det wird. 11.3.1 Zusätzliche Ungenauigkeiten nach EN IEC 61557-2 (R Einflussfaktor Bezeichnung Zusätzliche Ungenauigkeit Position 1% ( wird nicht angezeigt) Spannungsversorgung Temperatur 0°C…35°C MIC-2511 │ BEDIENUNGSANLEITUNG...
- Seite 24 Funktion des gemessenen Isolationswiderstandes R (zur Nennspannung) dargestellt 12 Hersteller Gerätehersteller für Garantieansprüche und Service: SONEL S.A. Wokulskiego 11 58-100 Świdnica Polen Tel. +48 74 884 10 53 (Kundenbetreuung) E-Mail: customerservice@sonel.com Webseite: www.sonel.com HINWEIS! Servicereparaturen dürfen nur vom Hersteller durchgeführt werden. MIC-2511 │ BEDIENUNGSANLEITUNG...
