DK-S-SF-14

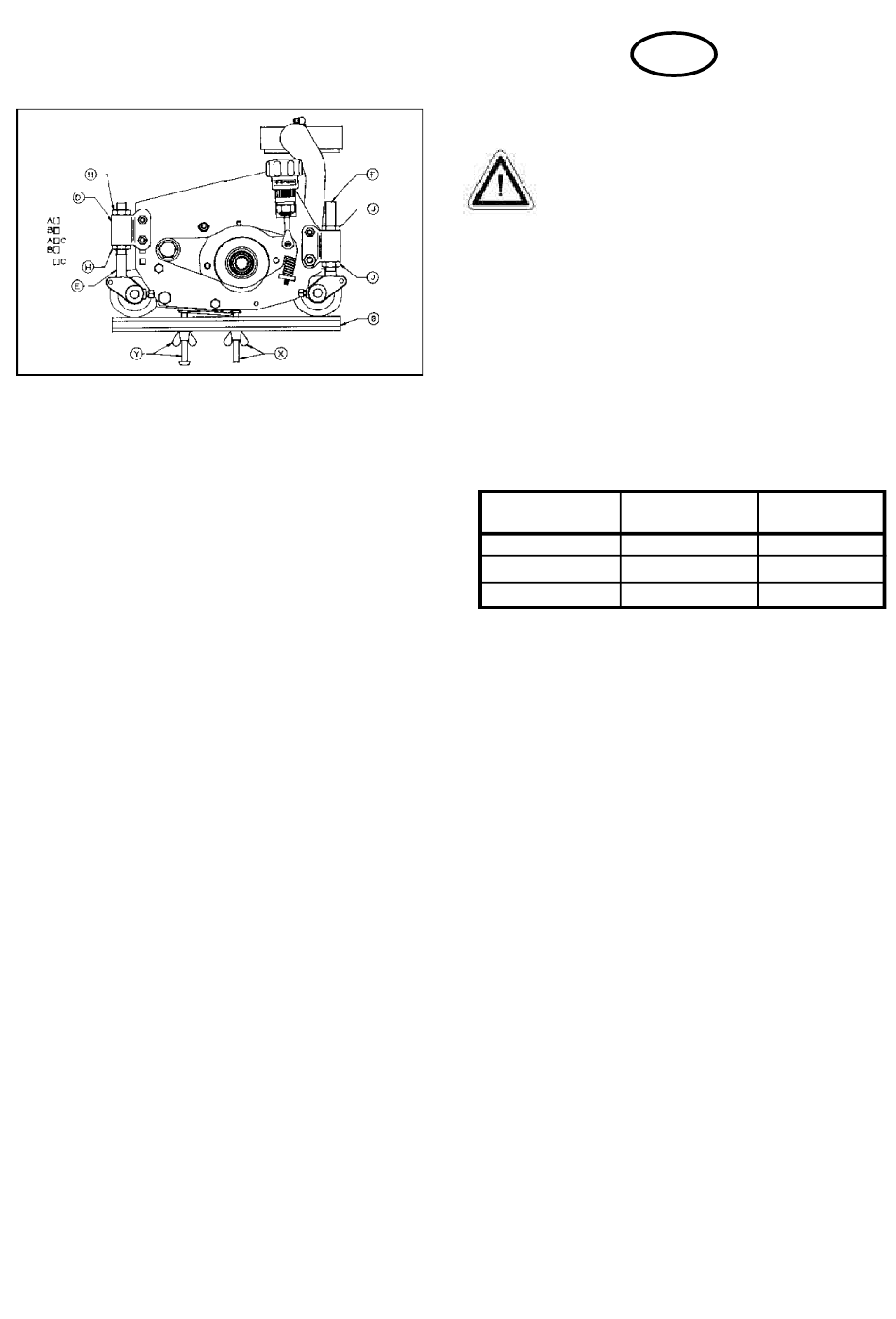

Fig.2
JUSTERINGER
Læs sikkerhedsinstruktionerne
KLIPPEHØJDE (Fig. 2)
For at kunne opnå minimal klippehøjde-indstilling for de
tre højdeområder i de tre sæt boltehuller for
monteringshuset (D)., er det vigtigt at den bageste rulle
sidder parallelt med bundbladet (modskålen). Positioner
'A', 'B' & 'C'.
Ved at indstille minimalhøjden med monteringshusene
(D) i position 'A' kan der opnås minimal højde og
parallelisme i hver af de to andre positioner 'B' & 'C'. Når
først området er blevet valgt, kan den faktiske
klippehøjde indstilles ved kun at justere forrullen ved
brug af valseskruer (F) og låsemøtrikker (J).
Klippehøjde-
indstilling
Huller 'A'
Huller 'B'
Huller 'C'
HVORDAN BAGESTE RULLE INDSTILLES
med et nyt bundblad (modskål)
1.
Indstil klippehøjdeindstillingsstangen (G) som
følger:
(a)
Skru X til 6mm under hovedet
(b)
Skru Y til 5.2 mm til skruegevindspidsen.
Bemærk: Forskellen mellem skrue X og skrue Y er 0.8
mm.
2.
Indstil boltene for rullemonteringshuset (D)-bolte
ind i huller 'A'.
3.
Placér indstillingsstangen (G) som vist på den ene
side af bundkniven med skruehovede X over
læben og skru gevindets y-spids mod bladbunden.
4.
Justér rullen til indstillingsstangen (G), med de to
låsemøtrikker (H) og hold indstillingsstangens
skruer i berøring med hinanden.
5.
Gentag ovenstående for den anden ende af
bundbladet (modskålen).
SÅDAN INDSTILLES KLIPPEHØJDEN
Vælg det område der skal klippes, og justér derefter
kun forrullen.
1.
Indstil på forhånd klippehøjdeindstillingsstangen
(G)
som følger:
a.
Skrue X til den ønskede klippehøjde under
hovedet.
b.
Skrue Y skal ikke bruges.
2.
På den ene ende af bundbladet (modskål) lægges
indstillingsstangen (G) på den bageste rulle med
skruehovedet over bundbladets (modskålen)
læber.
3.
Justér forrullen til indstillingsstangen ved brug af
de to forreste låsemøtrikker (J).
4.
Gentages for den anden ende af bundbladet
(modskål).
DK
Minimal
Maksimal
klippehøjde
klippehøjde
6.0 mm
23.0 mm
13.8 mm
30.0 mm
21.7 mm
38.0 mm
