RANSOMES
Safety And Operation Manual / List Of Parts
Manuel De Securite & De Fonctionnement / Liste De Pieces
Veiligheids & Bedienings Handleiding / Onderdelenlijst
Sicherheits Und Bedienungs Anleitung / Ersatzteilliste
Manuale D'istruzioni Per I'uso E La Sicurezza / Lista Dei Componenti
Manual Del Operario / Lista De Piezas
Instruktionsbok / Reservdelslista
Operatørinstruktioner / Reservdeliste

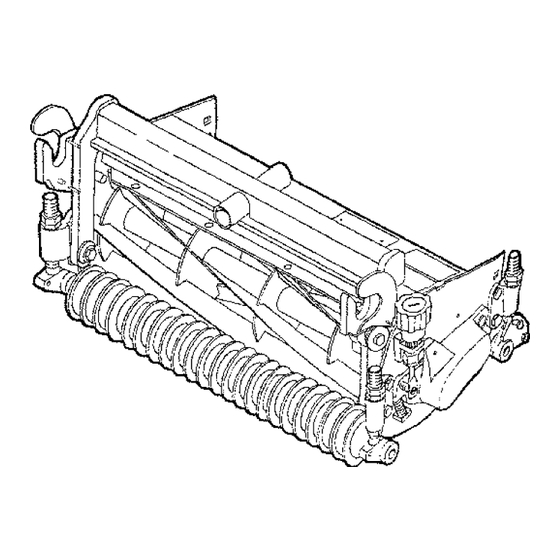

Fairway and T-Plex Cutting Units
Series: NR, NS, SC, SA, SB, SG, SH, SK, SL, SM, SU, SV, SX, TB, TW, TX, TY, UM, UN, UP,
UQ, UR,
WARNING: If incorrectly used this machine can cause se-
vere injury. Those who use and maintain this machine should
be trained in its proper use, warned of its dangers and should
read the entire manual before attempting to set up, operate,
adjust or service the machine.
AVERTISSEMENT : Risque de blessures graves en cas
d'utilisation incorrecte de la machine. Les opérateurs et le
personnel d'entretien doivent être formés et conscients des
dangers encourus. Ils doivent lire avec attention le manuel
avant d'essayer de monter, d'utiliser, de régler ou maintenir
la machine.
WAARSCHUWING: Bij verkeerd gebruik kan deze machine
ernstig lichamelijk letsel veroorzaken. Degenen die de ma-
chine gebruiken en onderhouden moeten worden getraind
in het juiste gebruik ervan, worden gewaarschuwd voor de
gevaren ervan en behoren de volledige handleiding
aandachtig te lezen alvorens de machine bedrijfs-klaar te
maken, te bedienen, af te stellen en/of te onderhouden.
WARNHINWEIS: Wenn diese Maschine nicht ordnungsgemäß
verwendet wird, können ernsthafte Verletzungen verursacht
werden. Personen, die diese Maschine verwenden und
warten, müssen in ihrer richtigen Verwendung ausgebildet
sein, auf die Gefahren aufmerksam gemacht worden sein
und die Anleitung ganz gelesen haben, bevor sie versuchen,
die Maschine aufzustellen, zu bedienen, einzustellen oder
zu warten.
AVVERTENZA: Questa macchina può causare gravi infortuni
se viene utilizzata in modo errato. Prima di accingersi ad
approntare, usare, mettere a punto o eseguire la
manutenzione di questa macchina, coloro che la utilizzano
ed i responsabili della manutenzione devono essere
addestrati all'impiego della macchina, devono essere informati
dei pericoli, e devono leggere l'intero manuale.
GB
F
NL
(RJ 100 072000)
D
I
DK
ADVARSEL: Denne maskine kan forårsage alvorlig
personskade, hvis den bruges forkert. Alle, der bruger
og vedligeholder denne maskine, skal være korrekt
uddannet til dette, skal advares om farerne og læse hele
instruktionsbogen, før maskinen forberedes, bruges,
justeres eller serviceres.
VARNING: Om denna maskin används på fel sätt kan
den orsaka svåra personskador. De som använder och
underhåller denna maskin ska utbildas i hur den används
korrekt, vara varnade för de förekommande riskerna och
ska alltid läsa hela handboken innan någon form av
arbete utförs på eller med maskinen.
VAROITUS: Laitteen virheellinen käyttö voi aiheuttaa
vakavia vahinkoja. Laitteen käyttäjille ja huoltajille on
opetettava laitteen asianmukainen käyttö, heitä on
varoitettava mahdollisista vaaroista ja heidän on luettava
koko käyttöopas ennen laitteen valmistelua, käyttöä,
säätämistä ja huoltamista.
ADVERTENCIA: Si se usa de forma incorrecta esta
máquina puede causar graves lesiones. Cualquier per-
sona que use y mantenga esta máquina deberá estar
entrenado en su uso correcto, instruido de sus peligro y
deberá leer el manual completamente antes de tratar de
instalar, operar, ajustar o revisar la máquina.
S
E
®
RANSOMES
Part No. 23877G (rev.5)
