AGC3-GER

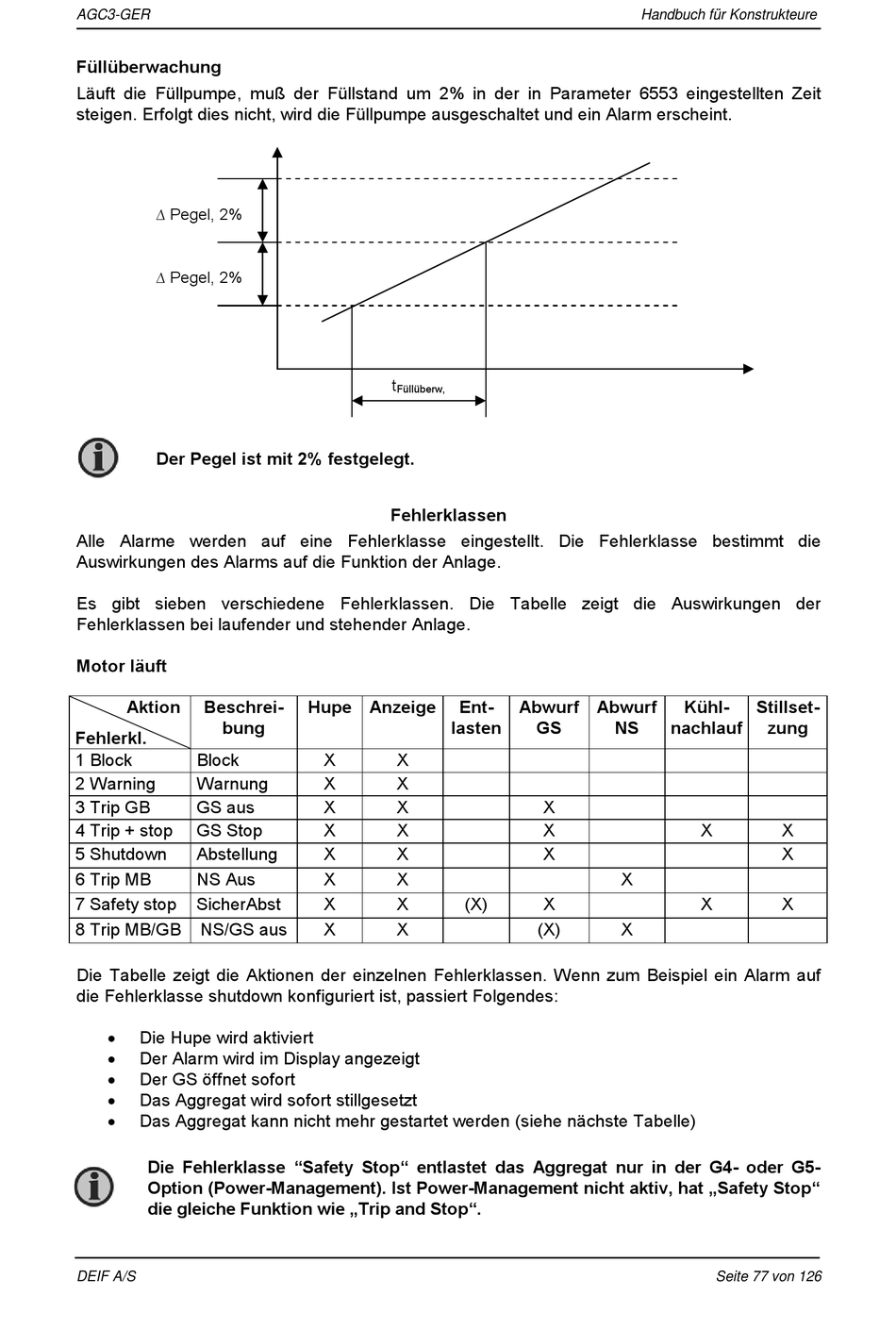

Füllüberwachung
Läuft die Füllpumpe, muß der Füllstand um 2% in der in Parameter 6553 eingestellten Zeit
steigen. Erfolgt dies nicht, wird die Füllpumpe ausgeschaltet und ein Alarm erscheint.
∆ Pegel, 2%
∆ Pegel, 2%
Der Pegel ist mit 2% festgelegt.
Alle Alarme werden auf eine Fehlerklasse eingestellt. Die Fehlerklasse bestimmt die
Auswirkungen des Alarms auf die Funktion der Anlage.
Es gibt sieben verschiedene Fehlerklassen. Die Tabelle zeigt die Auswirkungen der
Fehlerklassen bei laufender und stehender Anlage.
Motor läuft
Aktion Beschrei-
bung
Fehlerkl.
1 Block Block
2 Warning Warnung
3 Trip GB GS aus
4 Trip + stop GS Stop
5 Shutdown Abstellung
6 Trip MB NS Aus
7 Safety stop SicherAbst
8 Trip MB/GB NS/GS aus
Die Tabelle zeigt die Aktionen der einzelnen Fehlerklassen. Wenn zum Beispiel ein Alarm auf
die Fehlerklasse shutdown konfiguriert ist, passiert Folgendes:

Die Hupe wird aktiviert

Der Alarm wird im Display angezeigt

Der GS öffnet sofort

Das Aggregat wird sofort stillgesetzt

Das Aggregat kann nicht mehr gestartet werden (siehe nächste Tabelle)
Die Fehlerklasse "Safety Stop" entlastet das Aggregat nur in der G4- oder G5-
Option (Power-Management). Ist Power-Management nicht aktiv, hat „Safety Stop"
die gleiche Funktion wie „Trip and Stop".
DEIF A/S
t
Füllüberw,

Fehlerklassen

Hupe Anzeige Ent-
lasten
X X
X X
X X
X X
X X
X X
X X (X)
X X
Handbuch für Konstrukteure
Abwurf Abwurf Kühl-
GS NS nachlauf
X
X
X
X
X
(X) X
Stillset-
zung
X X
X
X X
