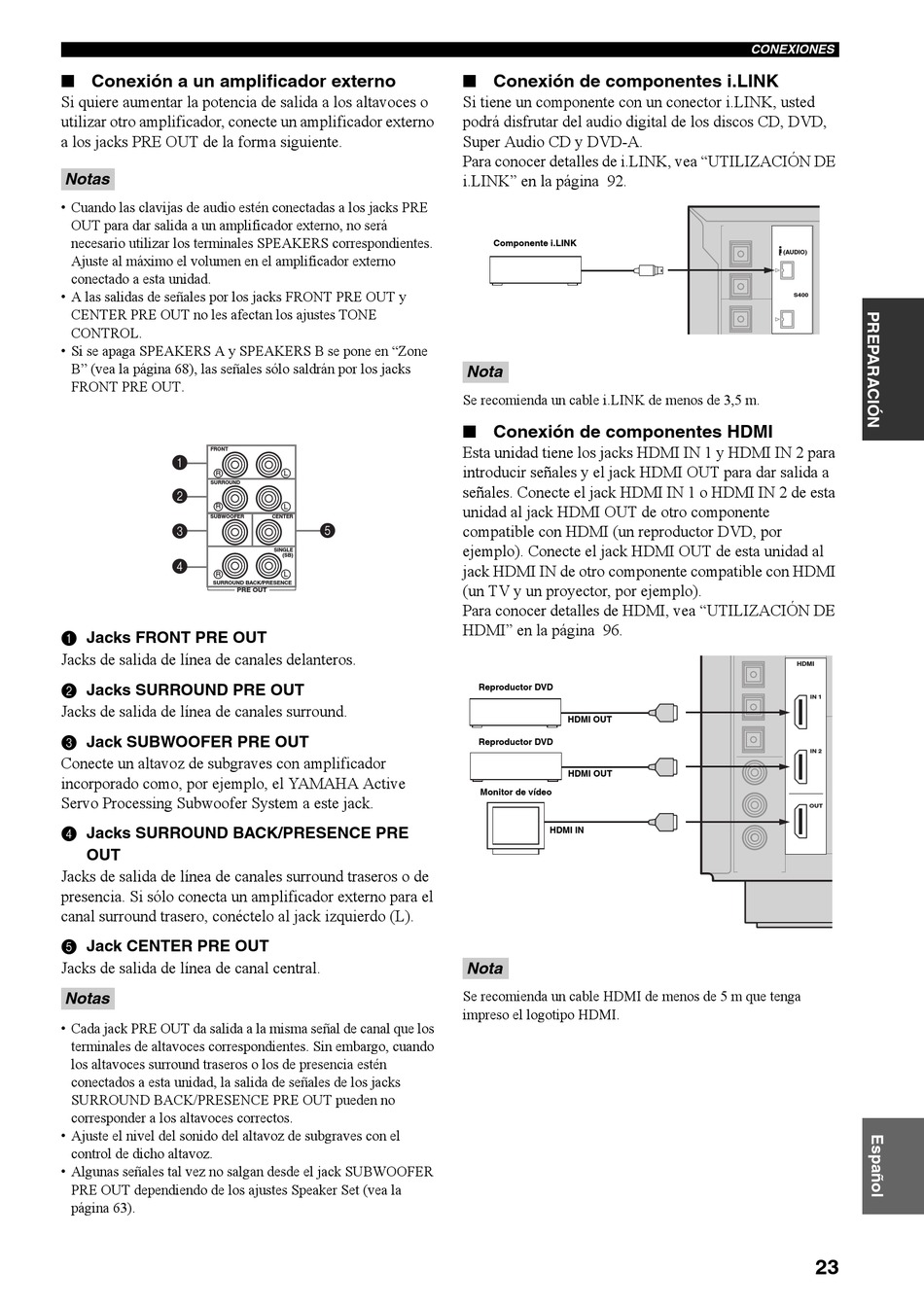

■ Conexión a un amplificador externo
Si quiere aumentar la potencia de salida a los altavoces o
utilizar otro amplificador, conecte un amplificador externo
a los jacks PRE OUT de la forma siguiente.
Notas
• Cuando las clavijas de audio estén conectadas a los jacks PRE
OUT para dar salida a un amplificador externo, no será
necesario utilizar los terminales SPEAKERS correspondientes.
Ajuste al máximo el volumen en el amplificador externo
conectado a esta unidad.
• A las salidas de señales por los jacks FRONT PRE OUT y
CENTER PRE OUT no les afectan los ajustes TONE
CONTROL.
• Si se apaga SPEAKERS A y SPEAKERS B se pone en "Zone
B" (vea la página 68), las señales sólo saldrán por los jacks
FRONT PRE OUT.
FRONT
1
R
SURROUND
2
R
SUBWOOFER
3
4
R
SURROUND BACK/PRESENCE
1 Jacks FRONT PRE OUT
Jacks de salida de línea de canales delanteros.
2 Jacks SURROUND PRE OUT
Jacks de salida de línea de canales surround.
3 Jack SUBWOOFER PRE OUT
Conecte un altavoz de subgraves con amplificador
incorporado como, por ejemplo, el YAMAHA Active
Servo Processing Subwoofer System a este jack.
4 Jacks SURROUND BACK/PRESENCE PRE
OUT
Jacks de salida de línea de canales surround traseros o de
presencia. Si sólo conecta un amplificador externo para el
canal surround trasero, conéctelo al jack izquierdo (L).
5 Jack CENTER PRE OUT
Jacks de salida de línea de canal central.
Notas
• Cada jack PRE OUT da salida a la misma señal de canal que los
terminales de altavoces correspondientes. Sin embargo, cuando
los altavoces surround traseros o los de presencia estén
conectados a esta unidad, la salida de señales de los jacks
SURROUND BACK/PRESENCE PRE OUT pueden no
corresponder a los altavoces correctos.
• Ajuste el nivel del sonido del altavoz de subgraves con el
control de dicho altavoz.
• Algunas señales tal vez no salgan desde el jack SUBWOOFER
PRE OUT dependiendo de los ajustes Speaker Set (vea la
página 63).
L
L
CENTER
5
SINGLE
(SB)
L
PRE OUT
■ Conexión de componentes i.LINK
Si tiene un componente con un conector i.LINK, usted
podrá disfrutar del audio digital de los discos CD, DVD,
Super Audio CD y DVD-A.
Para conocer detalles de i.LINK, vea "UTILIZACIÓN DE
i.LINK" en la página 92.
Componente i.LINK
Nota
Se recomienda un cable i.LINK de menos de 3,5 m.
■ Conexión de componentes HDMI
Esta unidad tiene los jacks HDMI IN 1 y HDMI IN 2 para
introducir señales y el jack HDMI OUT para dar salida a
señales. Conecte el jack HDMI IN 1 o HDMI IN 2 de esta
unidad al jack HDMI OUT de otro componente
compatible con HDMI (un reproductor DVD, por
ejemplo). Conecte el jack HDMI OUT de esta unidad al
jack HDMI IN de otro componente compatible con HDMI
(un TV y un proyector, por ejemplo).
Para conocer detalles de HDMI, vea "UTILIZACIÓN DE
HDMI" en la página 96.
Reproductor DVD
HDMI OUT
Reproductor DVD
HDMI OUT
Monitor de vídeo
HDMI IN
Nota
Se recomienda un cable HDMI de menos de 5 m que tenga
impreso el logotipo HDMI.
CONEXIONES
DIGITAL OUTPUT
OPTICAL
(AUDIO)
S400
HDMI
IN 1
CBL/SAT
IN 2
D
C
S
OUT
DVR/VCR 2
COAXIAL
DIGITAL INPUT
