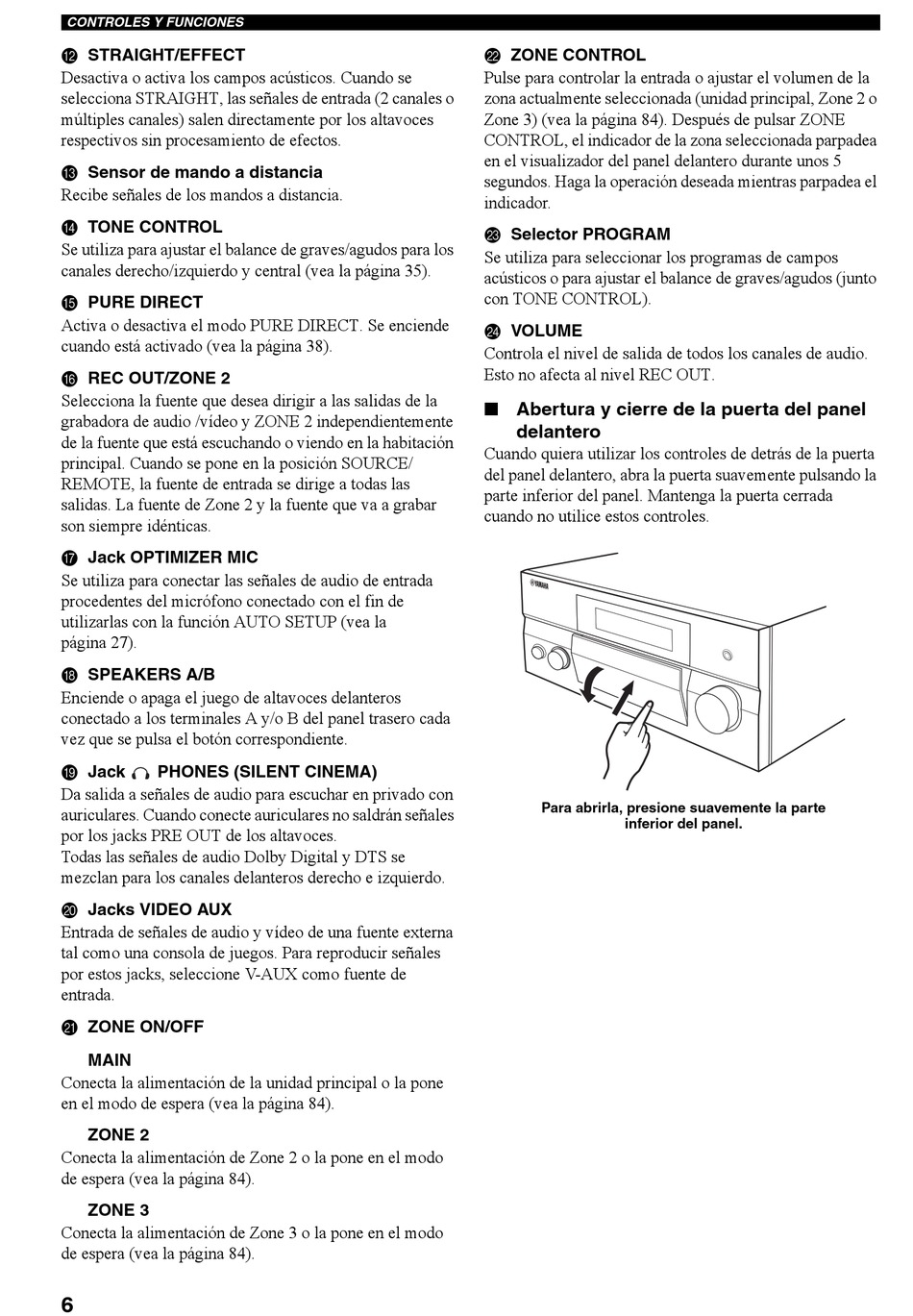

CONTROLES Y FUNCIONES
B STRAIGHT/EFFECT
Desactiva o activa los campos acústicos. Cuando se
selecciona STRAIGHT, las señales de entrada (2 canales o
múltiples canales) salen directamente por los altavoces
respectivos sin procesamiento de efectos.
C Sensor de mando a distancia
Recibe señales de los mandos a distancia.
D TONE CONTROL
Se utiliza para ajustar el balance de graves/agudos para los
canales derecho/izquierdo y central (vea la página 35).
E PURE DIRECT
Activa o desactiva el modo PURE DIRECT. Se enciende
cuando está activado (vea la página 38).
F REC OUT/ZONE 2
Selecciona la fuente que desea dirigir a las salidas de la
grabadora de audio /vídeo y ZONE 2 independientemente
de la fuente que está escuchando o viendo en la habitación
principal. Cuando se pone en la posición SOURCE/
REMOTE, la fuente de entrada se dirige a todas las
salidas. La fuente de Zone 2 y la fuente que va a grabar
son siempre idénticas.
G Jack OPTIMIZER MIC
Se utiliza para conectar las señales de audio de entrada
procedentes del micrófono conectado con el fin de
utilizarlas con la función AUTO SETUP (vea la
página 27).
H SPEAKERS A/B
Enciende o apaga el juego de altavoces delanteros
conectado a los terminales A y/o B del panel trasero cada
vez que se pulsa el botón correspondiente.
I Jack
PHONES (SILENT CINEMA)
Da salida a señales de audio para escuchar en privado con
auriculares. Cuando conecte auriculares no saldrán señales
por los jacks PRE OUT de los altavoces.
Todas las señales de audio Dolby Digital y DTS se
mezclan para los canales delanteros derecho e izquierdo.
J Jacks VIDEO AUX
Entrada de señales de audio y vídeo de una fuente externa
tal como una consola de juegos. Para reproducir señales
por estos jacks, seleccione V-AUX como fuente de
entrada.
K ZONE ON/OFF
MAIN
Conecta la alimentación de la unidad principal o la pone
en el modo de espera (vea la página 84).
ZONE 2
Conecta la alimentación de Zone 2 o la pone en el modo
de espera (vea la página 84).
ZONE 3
Conecta la alimentación de Zone 3 o la pone en el modo
de espera (vea la página 84).
6
L ZONE CONTROL
Pulse para controlar la entrada o ajustar el volumen de la
zona actualmente seleccionada (unidad principal, Zone 2 o
Zone 3) (vea la página 84). Después de pulsar ZONE
CONTROL, el indicador de la zona seleccionada parpadea
en el visualizador del panel delantero durante unos 5
segundos. Haga la operación deseada mientras parpadea el
indicador.
M Selector PROGRAM
Se utiliza para seleccionar los programas de campos
acústicos o para ajustar el balance de graves/agudos (junto
con TONE CONTROL).
N VOLUME
Controla el nivel de salida de todos los canales de audio.
Esto no afecta al nivel REC OUT.
■ Abertura y cierre de la puerta del panel
delantero
Cuando quiera utilizar los controles de detrás de la puerta
del panel delantero, abra la puerta suavemente pulsando la
parte inferior del panel. Mantenga la puerta cerrada
cuando no utilice estos controles.
Para abrirla, presione suavemente la parte
inferior del panel.
