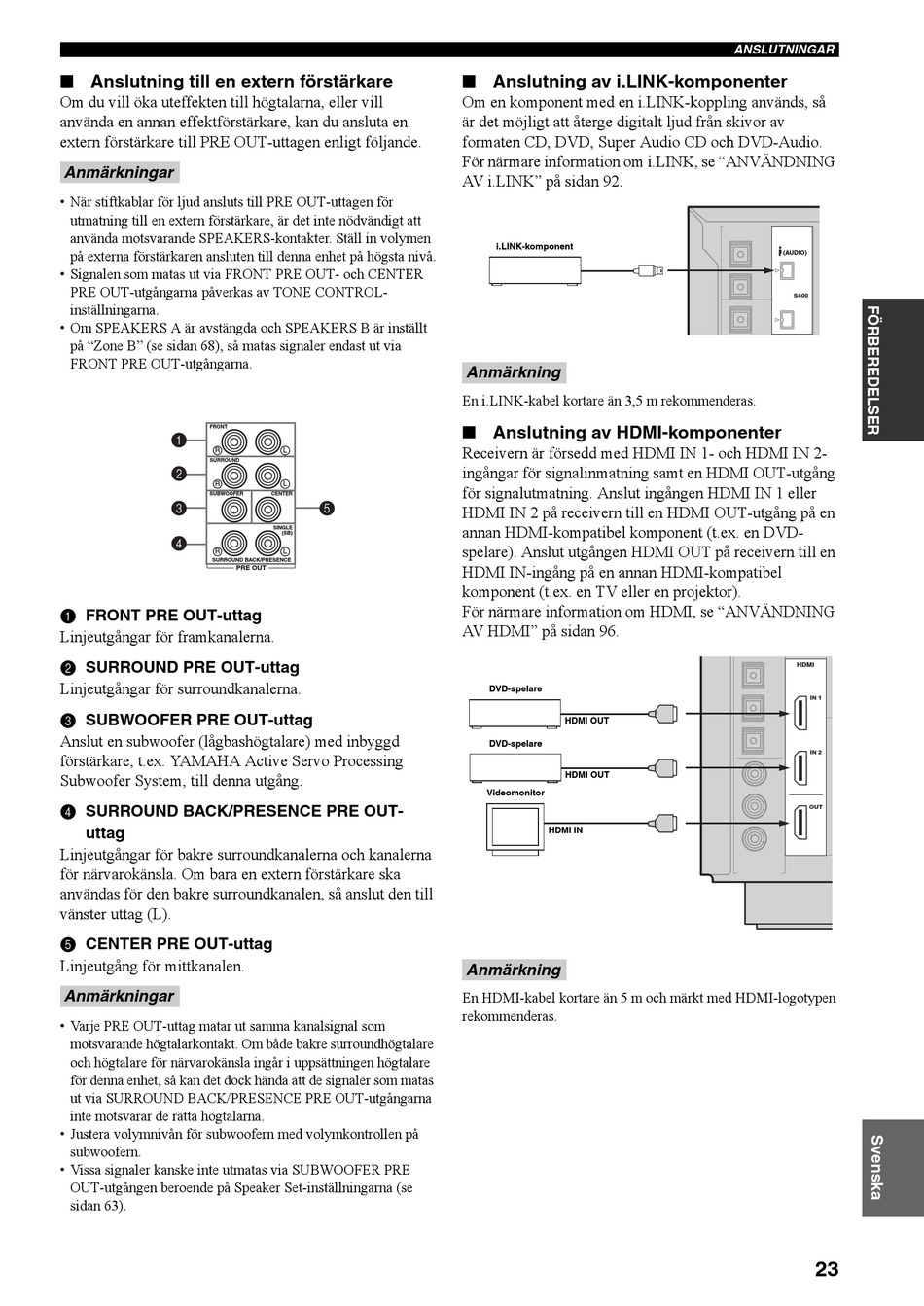

■ Anslutning till en extern förstärkare
Om du vill öka uteffekten till högtalarna, eller vill
använda en annan effektförstärkare, kan du ansluta en
extern förstärkare till PRE OUT-uttagen enligt följande.
Anmärkningar
• När stiftkablar för ljud ansluts till PRE OUT-uttagen för
utmatning till en extern förstärkare, är det inte nödvändigt att
använda motsvarande SPEAKERS-kontakter. Ställ in volymen
på externa förstärkaren ansluten till denna enhet på högsta nivå.
• Signalen som matas ut via FRONT PRE OUT- och CENTER
PRE OUT-utgångarna påverkas av TONE CONTROL-
inställningarna.
• Om SPEAKERS A är avstängda och SPEAKERS B är inställt
på "Zone B" (se sidan 68), så matas signaler endast ut via
FRONT PRE OUT-utgångarna.
FRONT
1
R
SURROUND
2
R
SUBWOOFER
3
4
R
SURROUND BACK/PRESENCE
1 FRONT PRE OUT-uttag
Linjeutgångar för framkanalerna.
2 SURROUND PRE OUT-uttag
Linjeutgångar för surroundkanalerna.
3 SUBWOOFER PRE OUT-uttag
Anslut en subwoofer (lågbashögtalare) med inbyggd
förstärkare, t.ex. YAMAHA Active Servo Processing
Subwoofer System, till denna utgång.
4 SURROUND BACK/PRESENCE PRE OUT-
uttag
Linjeutgångar för bakre surroundkanalerna och kanalerna
för närvarokänsla. Om bara en extern förstärkare ska
användas för den bakre surroundkanalen, så anslut den till
vänster uttag (L).
5 CENTER PRE OUT-uttag
Linjeutgång för mittkanalen.
Anmärkningar
• Varje PRE OUT-uttag matar ut samma kanalsignal som
motsvarande högtalarkontakt. Om både bakre surroundhögtalare
och högtalare för närvarokänsla ingår i uppsättningen högtalare
för denna enhet, så kan det dock hända att de signaler som matas
ut via SURROUND BACK/PRESENCE PRE OUT-utgångarna
inte motsvarar de rätta högtalarna.
• Justera volymnivån för subwoofern med volymkontrollen på
subwoofern.
• Vissa signaler kanske inte utmatas via SUBWOOFER PRE
OUT-utgången beroende på Speaker Set-inställningarna (se
sidan 63).
L
L
CENTER
5
SINGLE
(SB)
L
PRE OUT
■ Anslutning av i.LINK-komponenter
Om en komponent med en i.LINK-koppling används, så
är det möjligt att återge digitalt ljud från skivor av
formaten CD, DVD, Super Audio CD och DVD-Audio.
För närmare information om i.LINK, se "ANVÄNDNING
AV i.LINK" på sidan 92.
i.LINK-komponent
Anmärkning
En i.LINK-kabel kortare än 3,5 m rekommenderas.
■ Anslutning av HDMI-komponenter
Receivern är försedd med HDMI IN 1- och HDMI IN 2-
ingångar för signalinmatning samt en HDMI OUT-utgång
för signalutmatning. Anslut ingången HDMI IN 1 eller
HDMI IN 2 på receivern till en HDMI OUT-utgång på en
annan HDMI-kompatibel komponent (t.ex. en DVD-
spelare). Anslut utgången HDMI OUT på receivern till en
HDMI IN-ingång på en annan HDMI-kompatibel
komponent (t.ex. en TV eller en projektor).
För närmare information om HDMI, se "ANVÄNDNING
AV HDMI" på sidan 96.
DVD-spelare
HDMI OUT
DVD-spelare
HDMI OUT
Videomonitor
HDMI IN
Anmärkning
En HDMI-kabel kortare än 5 m och märkt med HDMI-logotypen
rekommenderas.
ANSLUTNINGAR
DIGITAL OUTPUT
OPTICAL
(AUDIO)
S400
HDMI
IN 1
CBL/SAT
IN 2
D
C
S
OUT
DVR/VCR 2
COAXIAL
DIGITAL INPUT
