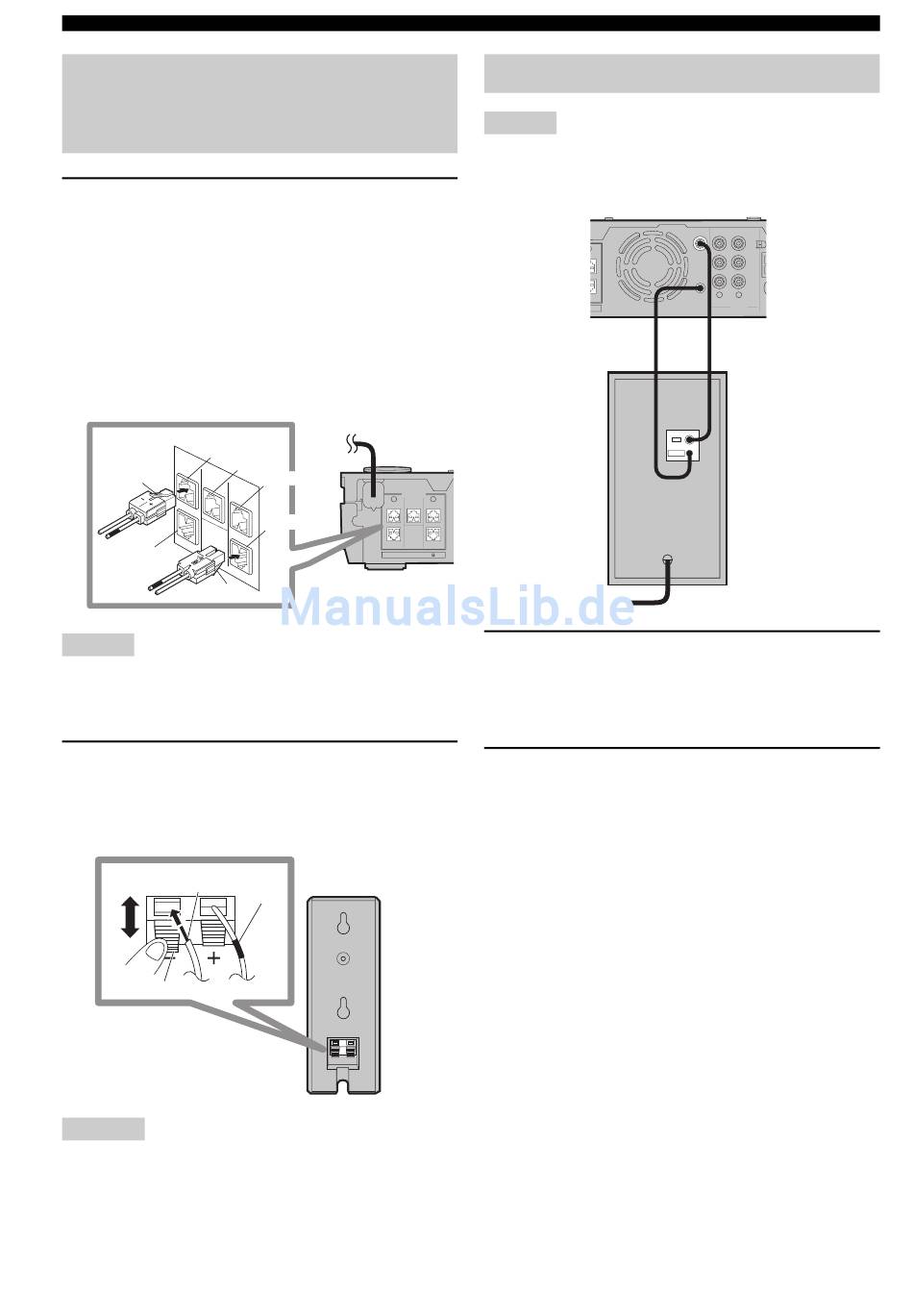

Anschließen der Lautsprecher
Anschließen der Lautsprecher
(Front-/Surround-/Center-
Lautsprecher)
1
Stecken Sie den Kabelstecker des
Lautsprecherkabels in die Lautsprecherbuchse
mit der gleichen Farbe, bis Sie ein
Einrastgeräusch vernehmen können.
• FRONT R (Rot), CENTER (Grün), FRONT L
(Weiß): Stecken Sie den Kabelstecker mit nach
oben gerichteter Lasche ein.
• SURROUND R (Grau), SURROUND L
(Blau): Stecken Sie den Kabelstecker mit nach
unten gerichteter Lasche ein.
Rot
Grün
Lasche
Grau
Lasche
Hinweis
Wenden Sie keine übermäßige Kraft an, wenn Sie den
Kabelstecker anstecken. Anderenfalls kann der Kabelstecker oder
die Lautsprecherbuchse beschädigt werden.
2
Schließen Sie die Kabelseele des
Lautsprecherkabels mit dem Farbband an den
[+]-Steckverbinder des Lautsprechers und die
andere Kabelseele an den [–]-Steckverbinder an.
Kabelseele Farb-
Hebel
Drücken Sie den
Hebel nieder, führen Sie
danach die Kabelader in
die Bohrung ein, und
geben Sie den Hebel frei.
Hinweise
• Achten Sie darauf, dass sich die Kabelseelen nicht berühren und
keinen Kontakt mit anderen Metallteilen aufweisen. Anderenfalls
können das Gerät oder die Lautsprecher beschädigt werden.
• Stellen Sie sicher, dass die Kabelseelen an die richtigen
Steckverbinder angeschlossen werden. Umgekehrte Anschlüsse
können zu unnatürlichem Klang während der Wiedergabe führen.
10
Weiß
SPEAKERS
R
FRONT CENTER FRONT
Blau
SURROUND
SPEAKER IMPEDANCE: 6 MIN.
band
Anschließen eines Subwoofers
Hinweis
Schließen Sie das Netzkabel nicht an die CinemaStation oder den
Subwoofer an, bevor nicht alle anderen Anschlüsse beendet
wurden.
NT
OUND
MIN.
Systemsteuerungs-
kabel
L
SURROUND
1
Verbinden Sie die SUBWOOFER OUT-Buchse
der CinemaStation mit der INPUT-Buchse
des Subwoofers, indem Sie das Subwoofer-
Kabel verwenden.
2
Verbinden Sie die SYSTEM CONNECTOR-
Buchse der CinemaStation mit der SYSTEM
CONNECTOR-Buchse des Subwoofers,
indem Sie das Systemsteuerungskabel
verwenden.
SUBWOOFER
OUT
VCR
OUT
VCR
IN
VIDEO
IN
R L
SYSTEM
CONNECTOR
AUDIO
7
Subwoofer-Kabel
INPUT
SYSTEM
CONNECTOR
Tieftöner
