14. Beschreibung der Funktionen

14.1 Wärmemengenerfassung
Pumpenausführung
TPE3, TPE3 D
TPE2, TPE2 D
Bei dem Wärmemengenzähler handelt es sich um eine Überwa-
chungsfunktion, die den Wärmeenergieverbrauch in der Anlage
misst. Die integrierte Förderstromschätzung, die zum Berechnen
der Wärmemenge erforderlich ist, besitzt eine Genauigkeit von ±
10 % im Bereich bis 10 % des maximalen Förderstroms und bis
12,5 % der maximalen Förderhöhe. Die Berechnungen basieren
auf einer Wassertemperatur von 20 °C. Die Genauigkeit der für
die Wärmemengenberechnung erforderlichen Temperaturmes-
sung ist zudem abhängig vom verwendeten Sensortyp. Für
Abrechnungszwecke reicht die Genauigkeit der integrierten Wär-
memengenerfassung daher nicht aus. Dafür eignet sich dieser
Wert aber ideal für Optimierungszwecke, da er durch einen feh-
lenden Anlagenabgleich verursachte, unnötige Energiekosten
verhindern kann.
Für den Wärmemengezähler ist ein zusätzlicher Temperatursen-
sor erforderlich, der je nach Aufstellungsort der Pumpe in der
Vorlauf- oder Rücklaufleitung installiert werden muss.
kWh
t
F
t : Vorlauftemperatur
F
t : Rücklauftemperatur
R

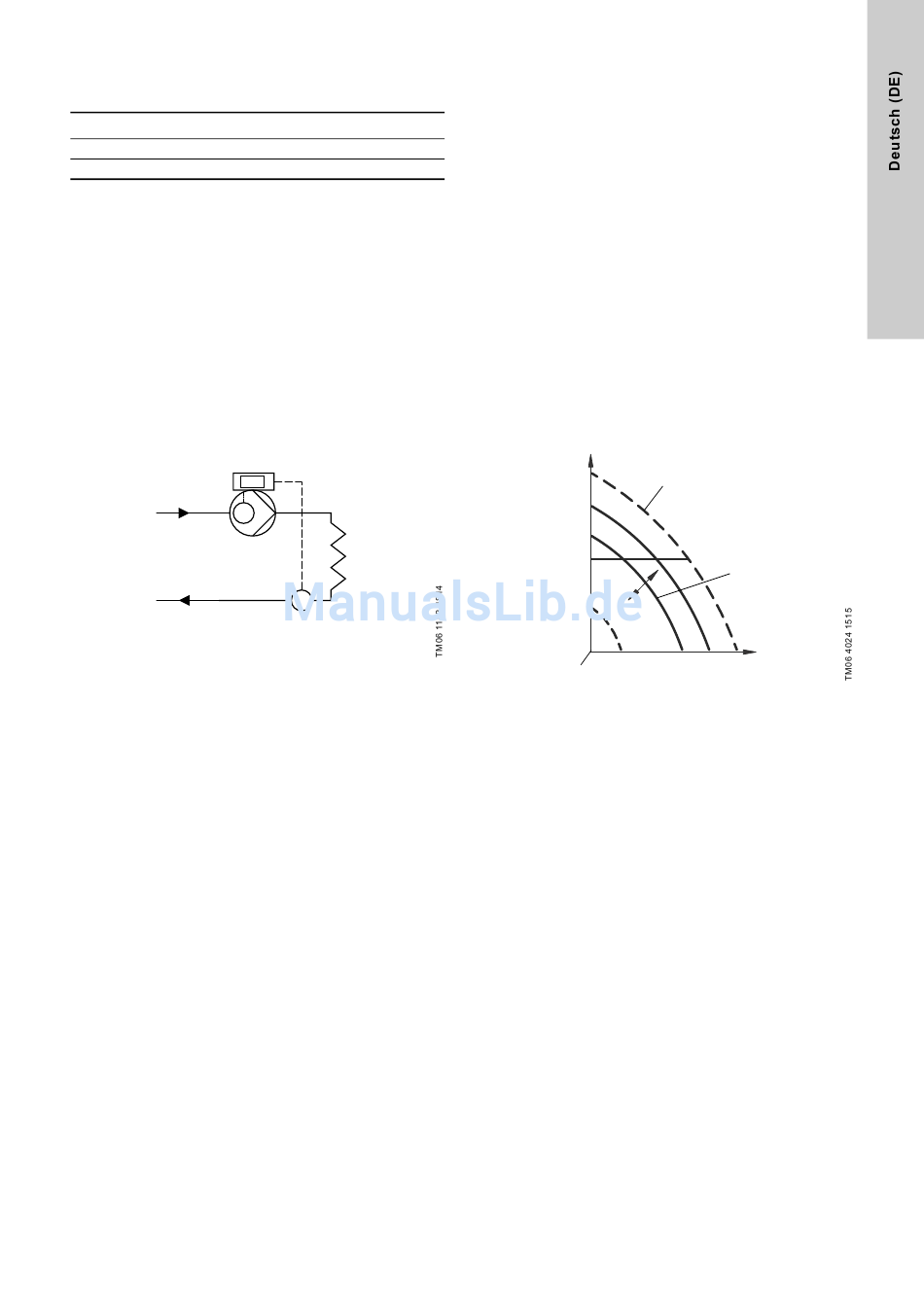

Abb. 34 Beispiel: Die Pumpe ist in der Vorlaufleitung und der
zusätzliche Temperatursensor in der Rücklaufleitung
installiert

14.2 Sollwert

In diesem Untermenü kann der Sollwert für alle Regelungsarten
außer AUTO und FLOW
ADAPT ADAPT
die gewünschte Regelungsart ausgewählt worden ist. Siehe
Abschnitt
14.5 Regelungsart.
Werkseinstellung
Siehe Abschnitt
31. Werkseinstellungen.
Wärmemengenerfassung
●
-
t
R
eingestellt werden, nachdem

14.3 Betriebsart

Mögliche Betriebsarten:
• Normal
Die Pumpe läuft mit der eingestellten Regelungsart.
• Stopp
Die Pumpe schaltet sich ab.
• MIN
Für Zeiten, in denen ein minimaler Förderstrom erforderlich
ist, kann die Betriebsart "MIN-Kennlinie" ausgewählt werden.
Diese Betriebsart ist zum Beispiel für eine manuelle Nachtab-
senkung geeignet, wenn die automatische Nachtabsenkung
nicht genutzt werden soll.
• MAX
Für Zeiten, in denen der maximale Förderstrom erforderlich
ist, kann die Betriebsart "MAX-Kennlinie" ausgewählt werden.
Diese Betriebsart ist zum Beispiel für Anlagen mit Warmwas-
serpriorität geeignet.
• Manuell
Die Pumpe läuft bei einer manuell eingestellten Drehzahl.
Unter "Manuell" wird die Sollwertvorgabe über das Bussystem
überschrieben. Siehe Abschnitt
len.
In der folgenden Abbildung sind alle Betriebsarten dargestellt.
H H
Normal
Normal
MIN
Stopp
Abb. 35 Betriebsarten
Werkseinstellung
Siehe Abschnitt
31. Werkseinstellungen.

14.4 Drehzahl manuell einstellen

Dieses Menü ist nur mit einem erweiterten Bedienfeld verfügbar.
Bei Grundfos GO können Sie die Drehzahlen über das "Soll-
wert"-Menü einstellen.
Sie können die Drehzahl der Pumpe als Prozentwert der maxima-
len Drehzahl einstellen. Wurde die Betriebsart "Manuell" gewählt,
läuft die Pumpe mit der eingestellten Drehzahl.
Werkseinstellung
Siehe Abschnitt
31. Werkseinstellungen.
14.4 Drehzahl manuell einstel-
MAX
Manuell
Q Q
