8 Betrieb

8.8.5.2 GOOSE-Subscriber konfigurieren

Maschinenfabrik Reinhausen GmbH 2020

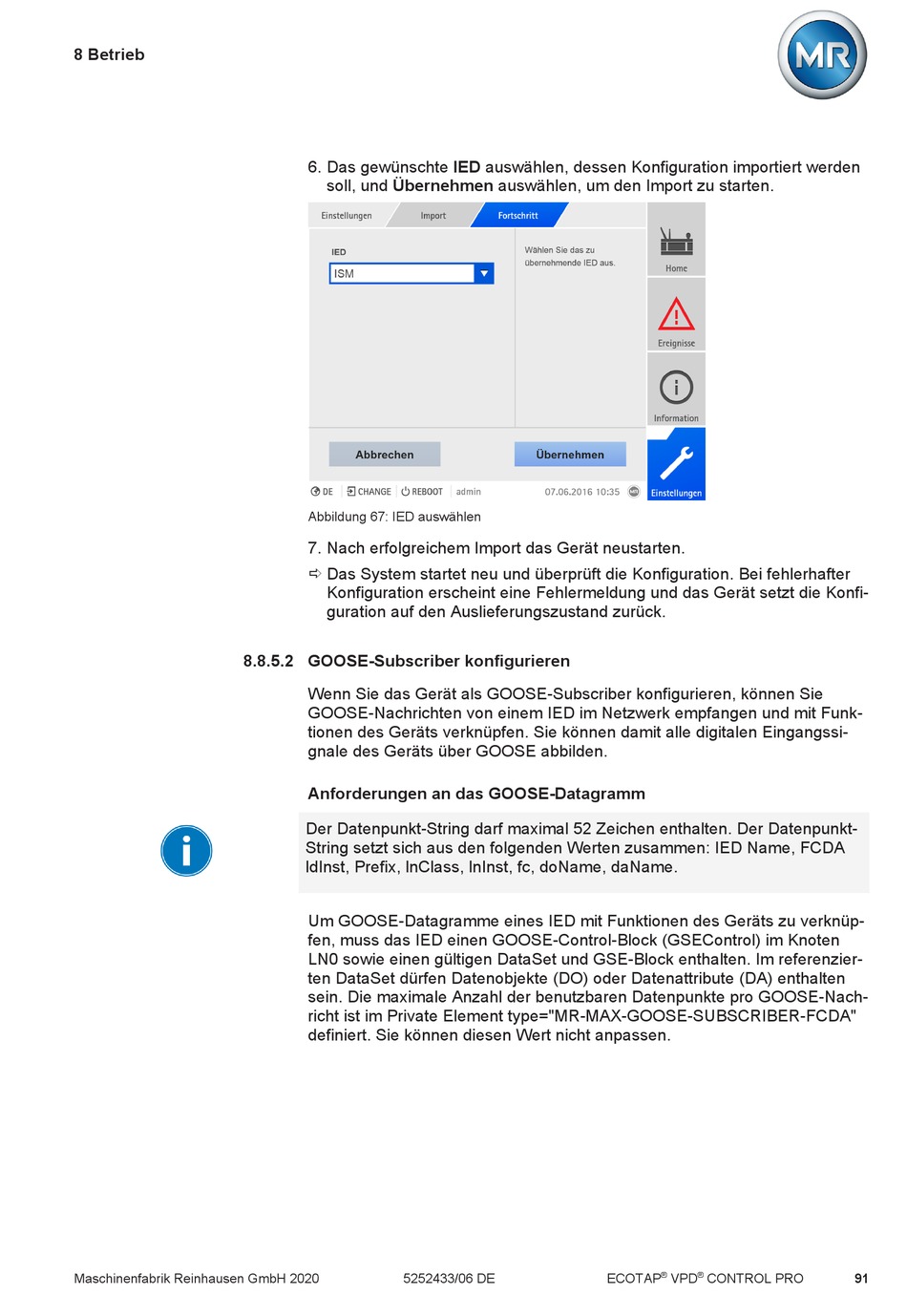

6. Das gewünschte IED auswählen, dessen Konfiguration importiert werden
soll, und Übernehmen auswählen, um den Import zu starten.
Abbildung 67: IED auswählen
7. Nach erfolgreichem Import das Gerät neustarten.
ð Das System startet neu und überprüft die Konfiguration. Bei fehlerhafter
Konfiguration erscheint eine Fehlermeldung und das Gerät setzt die Konfi-
guration auf den Auslieferungszustand zurück.
Wenn Sie das Gerät als GOOSE-Subscriber konfigurieren, können Sie
GOOSE-Nachrichten von einem IED im Netzwerk empfangen und mit Funk-
tionen des Geräts verknüpfen. Sie können damit alle digitalen Eingangssi-
gnale des Geräts über GOOSE abbilden.
Anforderungen an das GOOSE-Datagramm
Der Datenpunkt-String darf maximal 52 Zeichen enthalten. Der Datenpunkt-
String setzt sich aus den folgenden Werten zusammen: IED Name, FCDA
ldInst, Prefix, lnClass, lnInst, fc, doName, daName.
Um GOOSE-Datagramme eines IED mit Funktionen des Geräts zu verknüp-
fen, muss das IED einen GOOSE-Control-Block (GSEControl) im Knoten
LN0 sowie einen gültigen DataSet und GSE-Block enthalten. Im referenzier-
ten DataSet dürfen Datenobjekte (DO) oder Datenattribute (DA) enthalten
sein. Die maximale Anzahl der benutzbaren Datenpunkte pro GOOSE-Nach-
richt ist im Private Element type="MR-MAX-GOOSE-SUBSCRIBER-FCDA"
definiert. Sie können diesen Wert nicht anpassen.
