144 ECOTAP VPD CONTROL PRO
Wenn der Messwert größer ist als die obere Grenze (> oder >>) oder kleiner
ist als die untere Grenze (< oder <<), dann reagiert das Gerät gemäß des
Parameters Verhalten.
I
I>>
I>
I<
I<<

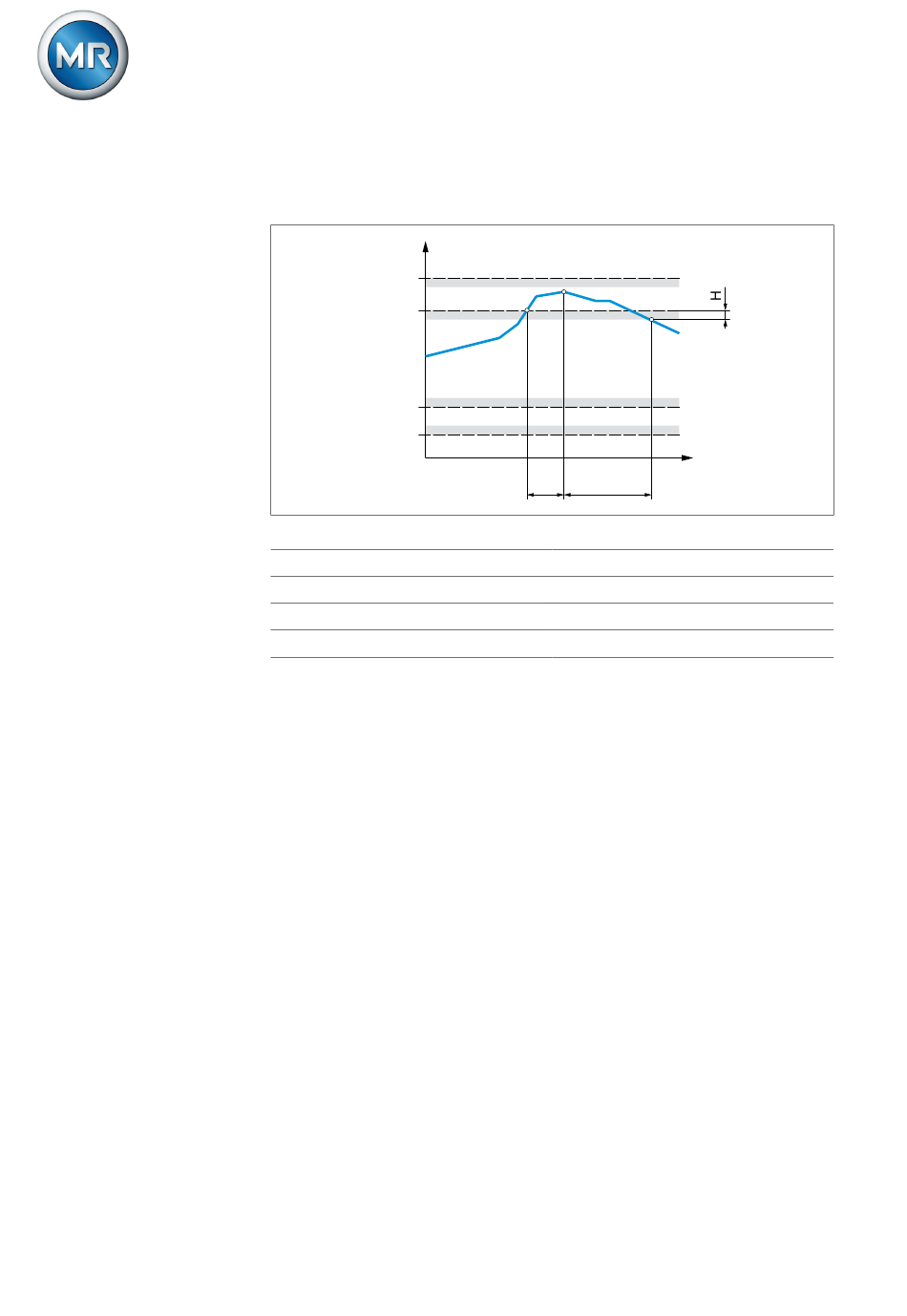

Abbildung 95: Stromüberwachung mit beispielhafter Überschreitung des Grenzwerts I>
I>> Obere Grenze 2
I< Untere Grenze 1
t Verzögerungszeit
V
H Hysterese
Zu jedem Grenzwert können Sie folgende Parameter einstellen:
▪ Grenzwert relativ/absolut
▪ Grenzwert [A] oder [kA]: absoluter Grenzwert
▪ Grenzwert [%]: Grenzwert relativ zum Stromwandlernennstrom. Bei
Strommessung über analogen Eingang (AIO) bezieht sich der Wert auf
den maximalen Wert des analogen Eingangs (z. B. 100 % = 20 mA).
▪ Grenzwert Hysterese
▪ Grenzwert Verzögerungszeit
▪ Grenzwert Verhalten
5252433/06 DE
t t
t
V E
I> Obere Grenze 1
I<< Untere Grenze 2
t Ereignisdauer
E
