MR ECOTAP VPD CONTROL PRO Betriebsanleitung Seite 46

® ®
46 ECOTAP VPD CONTROL PRO
3. Wenn Gerät mit Baugruppe SW3-3 oder MC2-2 ausgerüstet ist: Stecker in
den zugehörigen Steckplatz „24V DC" einstecken und verschrauben.

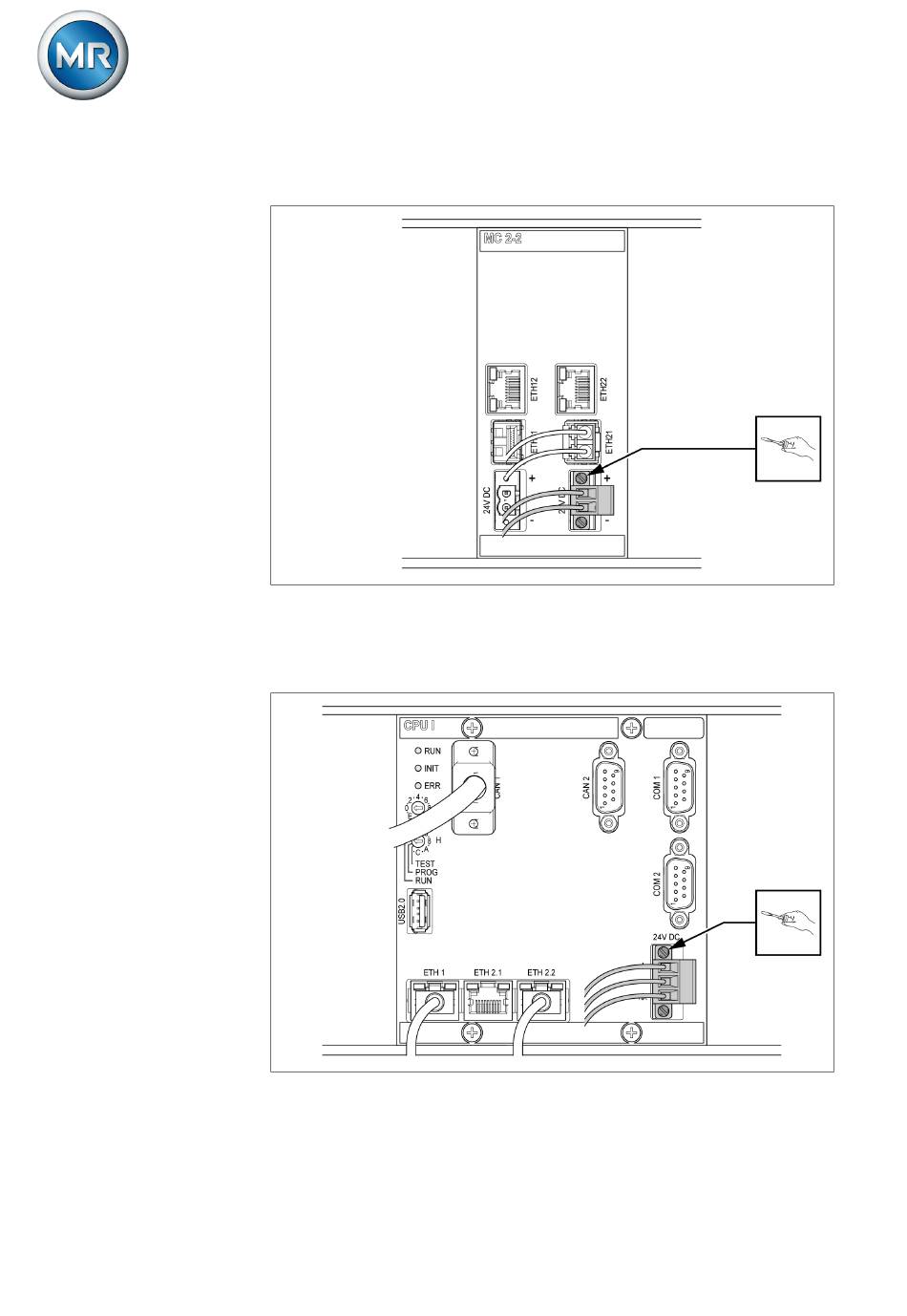

Abbildung 28: Stecker 24V DC befestigen
4. Verbindungskabel zum Anschluss an ECOTAP VPD MD&C an den An-
schluss COM 2 der Baugruppe CPU anschließen.
5. Stecker „24V DC" der Baugruppe CPU einstecken und verschrauben.
Abbildung 29: Stecker 24V DC befestigen
5252433/06 DE
6 Montage
Maschinenfabrik Reinhausen GmbH 2020
