8.12.4 Anzeige Leistungsfaktor negativ

8.13.1 R-X-Kompensation

® ®
128 ECOTAP VPD CONTROL PRO
Mit diesem Parameter können Sie einstellen, ob das Gerät einen negativen
Leistungsfaktor anzeigen soll. Sie können folgende Optionen wählen:
Option
Aus
P > 0
P < 0
Q > 0
Q < 0
Tabelle 47: Anzeige des Leistungsfaktors einstellen

8.13 Leitungskompensation

Mit der Funktion Kompensation können Sie den lastabhängigen Spannungs-
abfall zwischen Transformator und Verbraucher ausgleichen. Dazu stellt Ih-
nen das Gerät 2 Kompensationsmethoden zur Verfügung:
▪ R-X-Kompensation
▪ Z-Kompensation
Die R-X-Kompensation kann die Spannungsverluste in den Leitungen kom-
pensieren und somit die korrekte Spannung beim Verbraucher sicherstellen.
Hierfür sind die genauen Leitungsdaten erforderlich. Nachdem Sie alle Lei-
tungsdaten eingegeben haben, berechnet das Gerät automatisch den ohm-
schen und induktiven Spannungsabfall und berücksichtigt diese bei der au-
tomatischen Spannungsregelung.

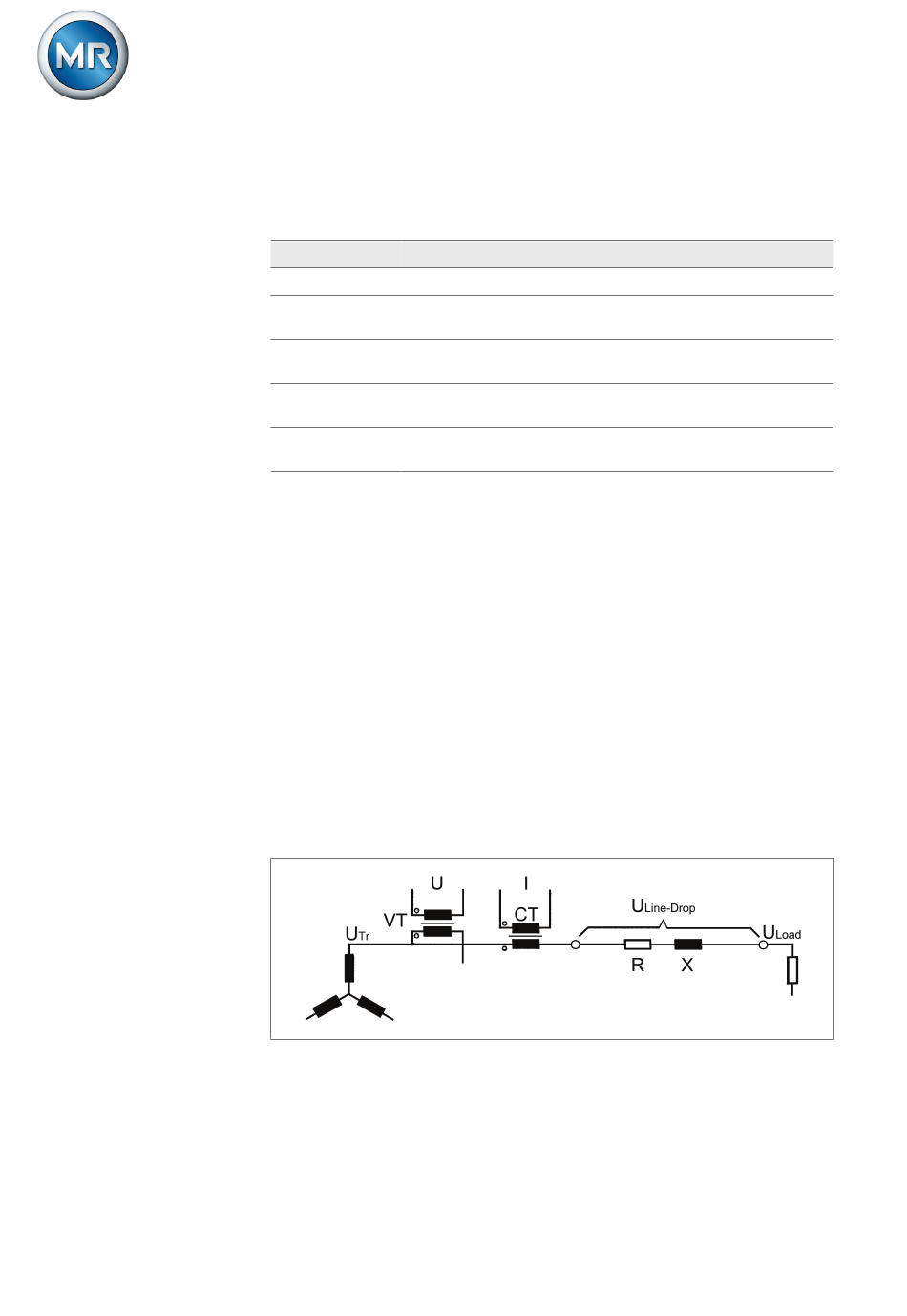

Abbildung 83: Ersatzschaltung der R-X-Kompensation
Beschreibung
Der Leistungsfaktor wird immer positiv dargestellt.
Der Leistungsfaktor wird negativ dargestellt, wenn die Wirkleis-
tung positiv ist.
Der Leistungsfaktor wird negativ dargestellt, wenn die Wirkleis-
tung negativ ist.
Der Leistungsfaktor wird negativ dargestellt, wenn die Blindleis-
tung positiv ist.
Der Leistungsfaktor wird negativ dargestellt, wenn die Blindleis-
tung negativ ist.
5252433/06 DE Maschinenfabrik Reinhausen GmbH 2020
8 Betrieb
