ACHTUNG
® ®
56 ECOTAP VPD CONTROL PRO
Um die Leitungen an der Anlagenperipherie anzuschließen, gehen Sie wie
folgt vor:
ü Verwenden Sie zum Verdrahten ausschließlich spezifizierte Kabel. Beach-
ten Sie die Kabelempfehlung.
► Die Leitungen, die mit dem Gerät verdrahtet werden sollen, gemäß den
mitgelieferten Anschlussschaltbildern an die Anlagenperipherie anschlie-
ßen.
6.5.5 Baugruppe CPU I verdrahten
Beschädigung des Geräts
Eine falsche Pin-Belegung des Verbindungskabels für die Schnittstelle
COM 2 kann zur Beschädigung des Geräts führen.
► Das mitgelieferte Verbindungskabel verwenden.
► Alternativ: Verbindungskabel gemäß Kabelempfehlung [►Abschnitt
6.5.1, Seite 54] verwenden.
1. Die Schnittstelle COM 2 (D-Sub 9-polig) mit dem ECOTAP VPD CON-
TROL gemäß Anschlussschaltbild verbinden.

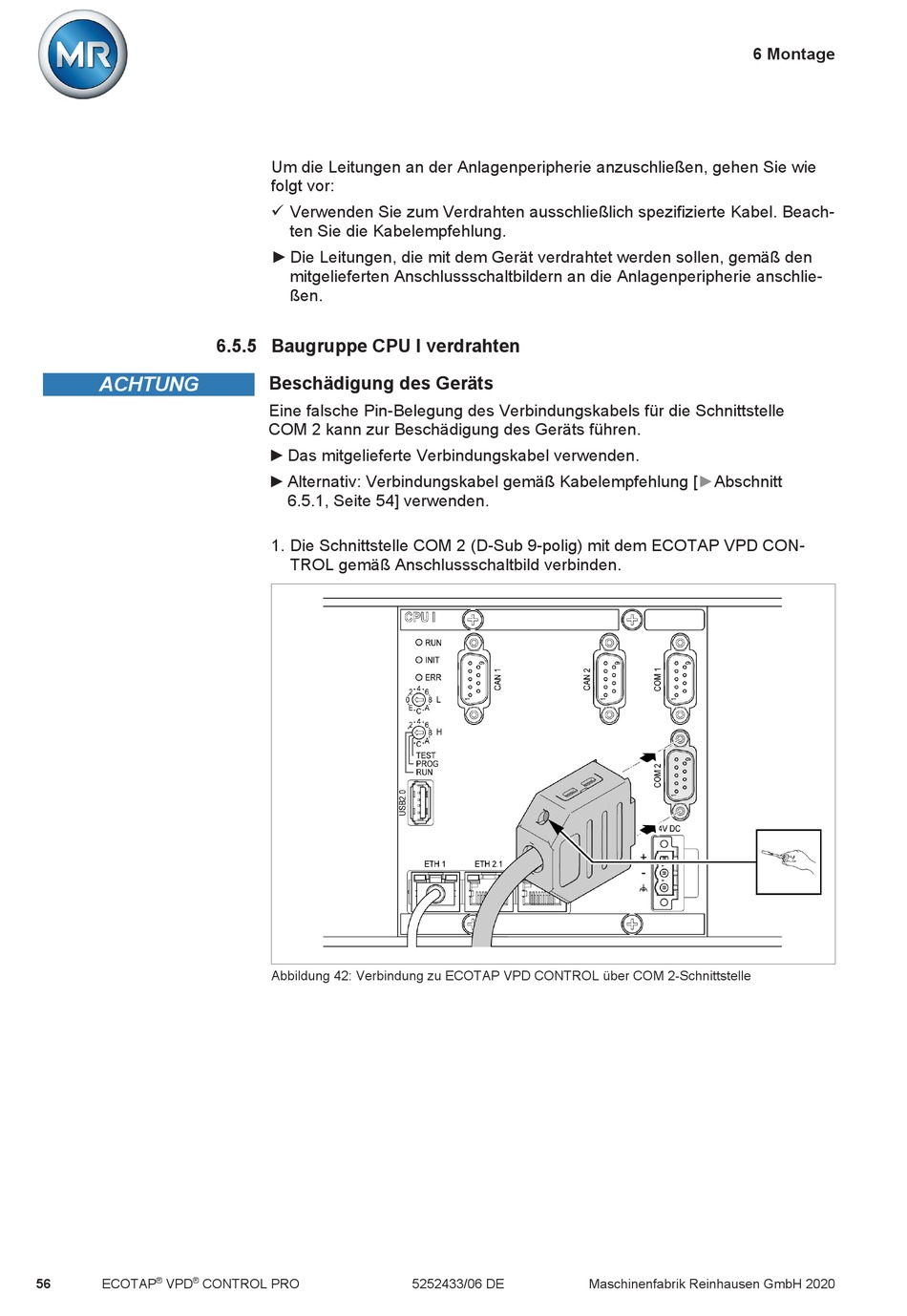

Abbildung 42: Verbindung zu ECOTAP VPD CONTROL über COM 2-Schnittstelle
5252433/06 DE
6 Montage
