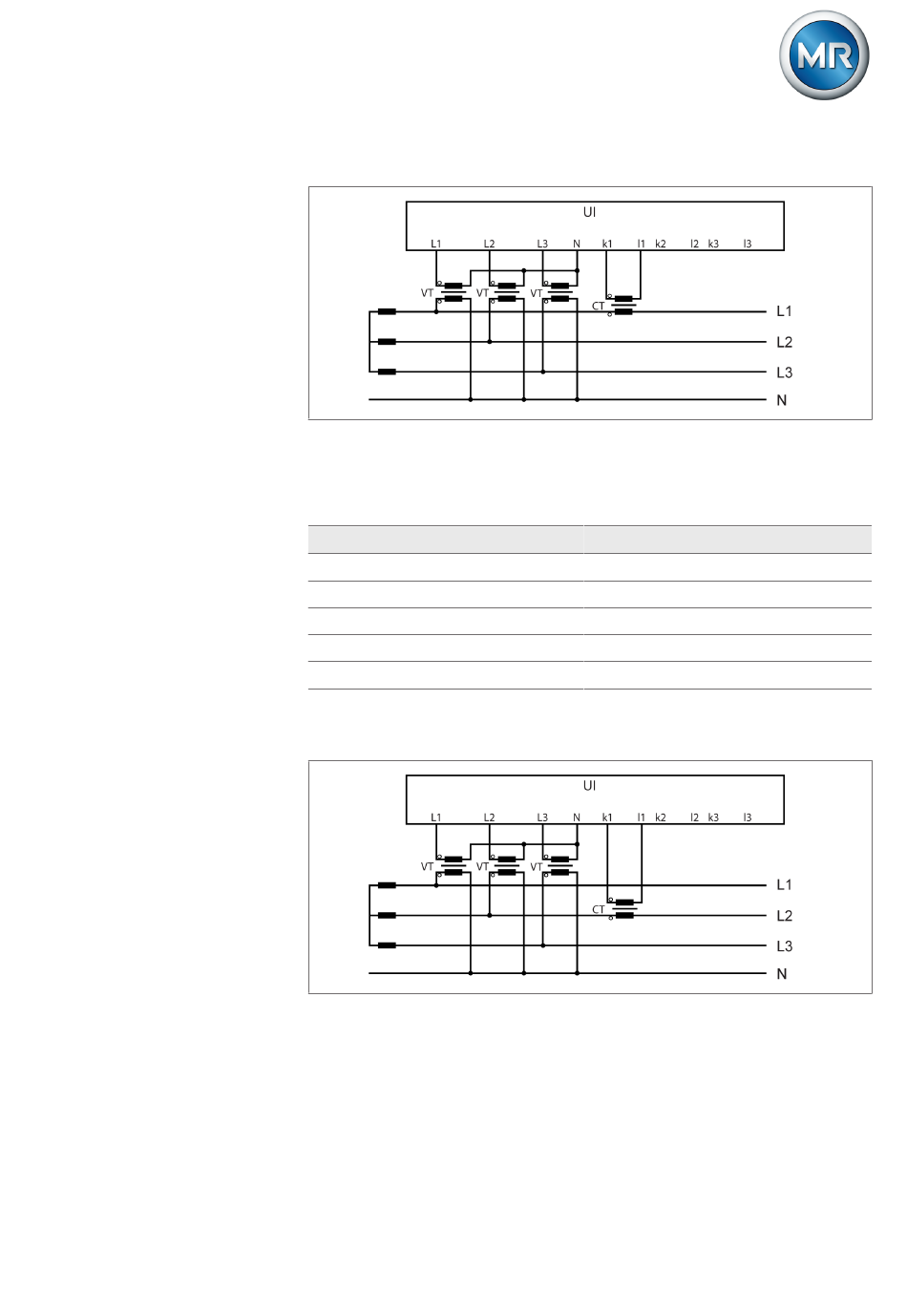

Schaltung 3-F
▪ Dreiphasige Spannungsmessung, einphasige Strommessung.
▪ Die Spannungswandler sind zwischen Phase und Neutralleiter ange-
schlossen.
▪ Der Stromwandler ist an der Phase L1 angeschlossen.
Parameter
Spannungswandlerschaltung
Stromwandlerschaltung
Phasenwinkelkorrektur
UI-Messkanäle
Messmodus
Tabelle 43: Schaltung 3-F
Schaltung 3-G
▪ Dreiphasige Spannungsmessung, einphasige Strommessung.
▪ Die Spannungswandler sind zwischen Phase und Neutralleiter ange-
schlossen.
▪ Der Stromwandler ist an der Phase L2 angeschlossen.
5252433/06 DE
Option
3 Ph Strangspannung
3 Ph Strangstrom
0°
3-ph. Spannung, 1-ph Strom
Phase-Neutral
® ®
