124 ECOTAP VPD CONTROL PRO
Parameter
Spannungswandlerschaltung
Stromwandlerschaltung
Phasenwinkelkorrektur
UI-Messkanäle
Messmodus
Tabelle 41: Schaltung 3-D

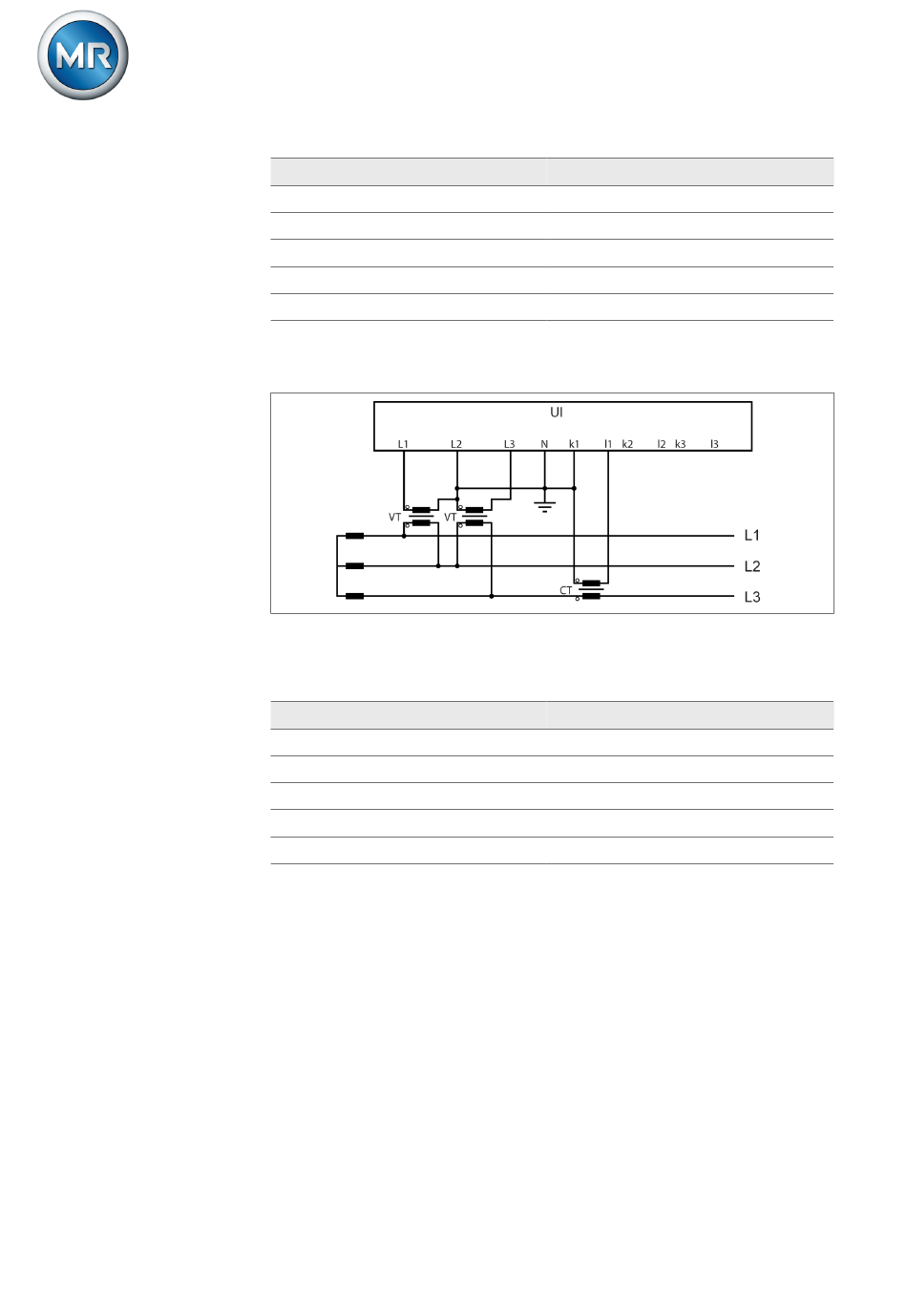

Schaltung 3-E
▪ Dreiphasige Spannungsmessung, einphasige Strommessung.
▪ Die Spannungswandler sind zwischen den Phasen angeschlossen.
▪ Der Stromwandler ist an der Phase L3 angeschlossen.
Parameter
Spannungswandlerschaltung
Stromwandlerschaltung
Phasenwinkelkorrektur
UI-Messkanäle
Messmodus
Tabelle 42: Schaltung 3-E
5252433/06 DE
Option
-
-
-150°
3-ph. Spannung, 1-ph Strom
Phase-Phase
Option
-
-
90°
3-ph. Spannung, 1-ph Strom
Phase-Phase
Maschinenfabrik Reinhausen GmbH 2020
8 Betrieb
