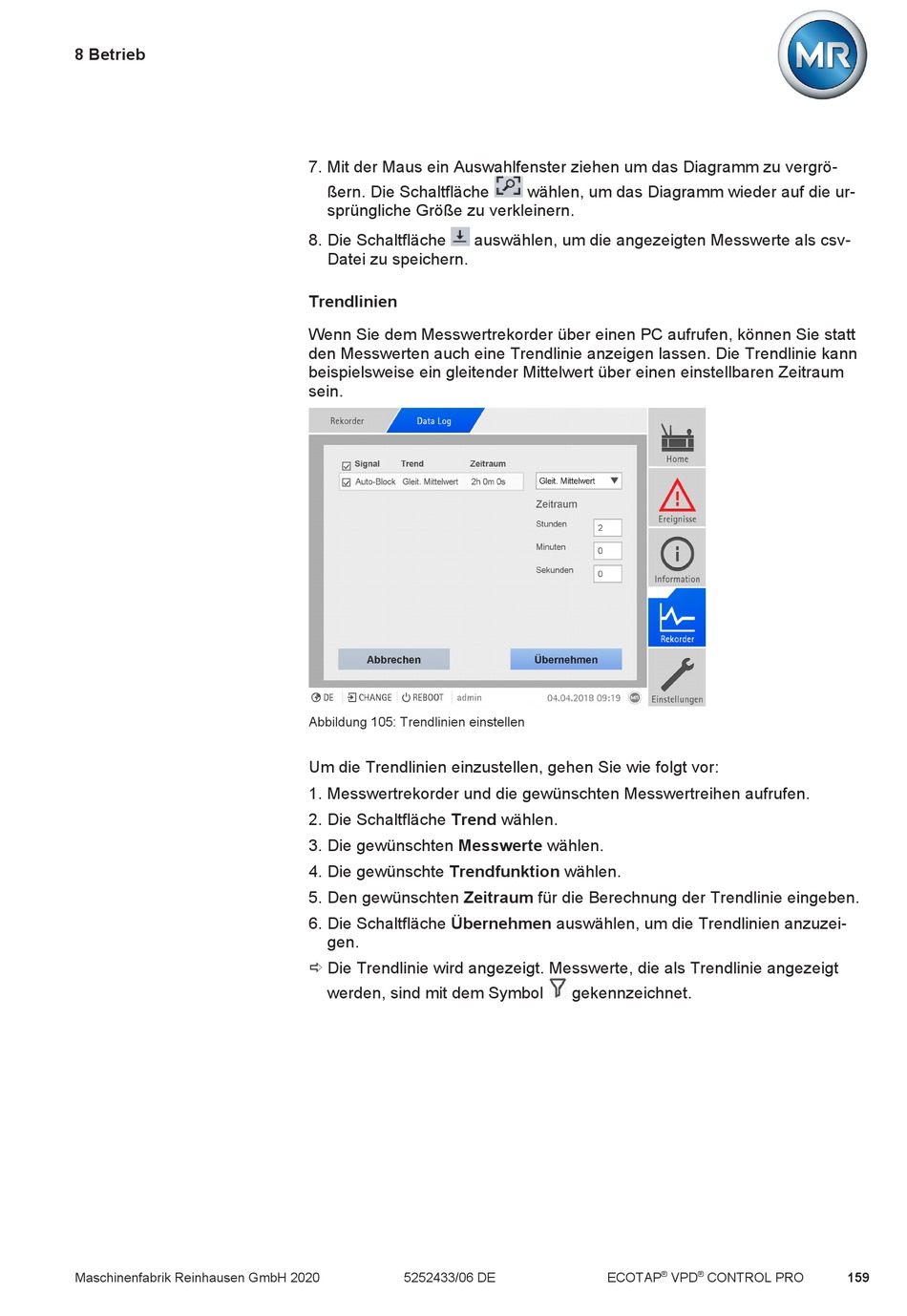

MR ECOTAP VPD CONTROL PRO Betriebsanleitung Seite 159

8 Betrieb
Maschinenfabrik Reinhausen GmbH 2020
7. Mit der Maus ein Auswahlfenster ziehen um das Diagramm zu vergrö-
ßern. Die Schaltfläche
sprüngliche Größe zu verkleinern.
8. Die Schaltfläche auswählen, um die angezeigten Messwerte als csv-
Datei zu speichern.
Trendlinien
Wenn Sie dem Messwertrekorder über einen PC aufrufen, können Sie statt
den Messwerten auch eine Trendlinie anzeigen lassen. Die Trendlinie kann
beispielsweise ein gleitender Mittelwert über einen einstellbaren Zeitraum
sein.
Abbildung 105: Trendlinien einstellen
Um die Trendlinien einzustellen, gehen Sie wie folgt vor:
1. Messwertrekorder und die gewünschten Messwertreihen aufrufen.
2. Die Schaltfläche Trend wählen.
3. Die gewünschten Messwerte wählen.
4. Die gewünschte Trendfunktion wählen.
5. Den gewünschten Zeitraum für die Berechnung der Trendlinie eingeben.
6. Die Schaltfläche Übernehmen auswählen, um die Trendlinien anzuzei-
gen.
ð Die Trendlinie wird angezeigt. Messwerte, die als Trendlinie angezeigt
werden, sind mit dem Symbol
5252433/06 DE
wählen, um das Diagramm wieder auf die ur-
gekennzeichnet.
® ®
