4 Produktbeschreibung
Maschinenfabrik Reinhausen GmbH 2020
Im folgenden Abschnitt werden die einzelnen Baugruppen des Geräts be-
schrieben.

4.5.1 Spannungsversorgung

Die Baugruppe G1 PULS DIMENSION QS3.241 dient zur Spannungsversor-
gung des Geräts.

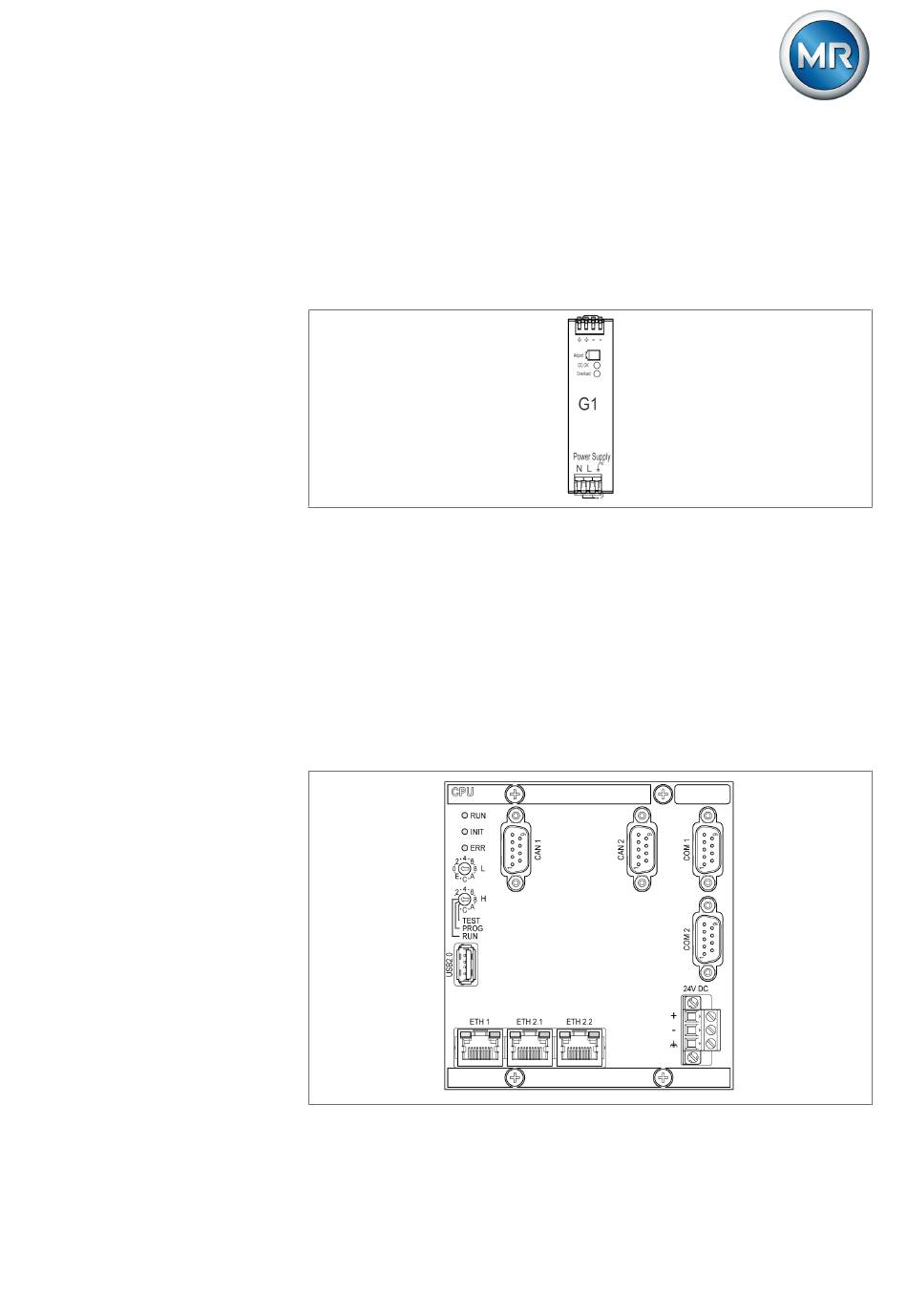

Abbildung 4: Baugruppe G1 PULS DIMENSION QS3.241
4.5.2 Zentrale Recheneinheit CPU I
Die Baugruppe CPU I ist die zentrale Recheneinheit des Geräts. Sie enthält
folgende Schnittstellen:
▪ Interne Systemschnittstelle RS232 (COM1)
▪ Serielle Schnittstelle RS232/485 (COM2)
▪ 3x Ethernet (ETH1, ETH 2.1, ETH 2.2)
▪ USB (USB 2.0)
▪ 2x CAN-Bus (CAN 1, CAN 2)
Abbildung 5: Baugruppe CPU I
5252433/06 DE
® ®
ECOTAP VPD CONTROL PRO 23
