118 ECOTAP VPD CONTROL PRO
Wenn Sie diese Schaltung verwenden, dann stellen Sie das Gerät wie folgt
ein:
Parameter
Spannungswandlerschaltung
Stromwandlerschaltung
Phasenwinkelkorrektur
Tabelle 32: Schaltung 1-A

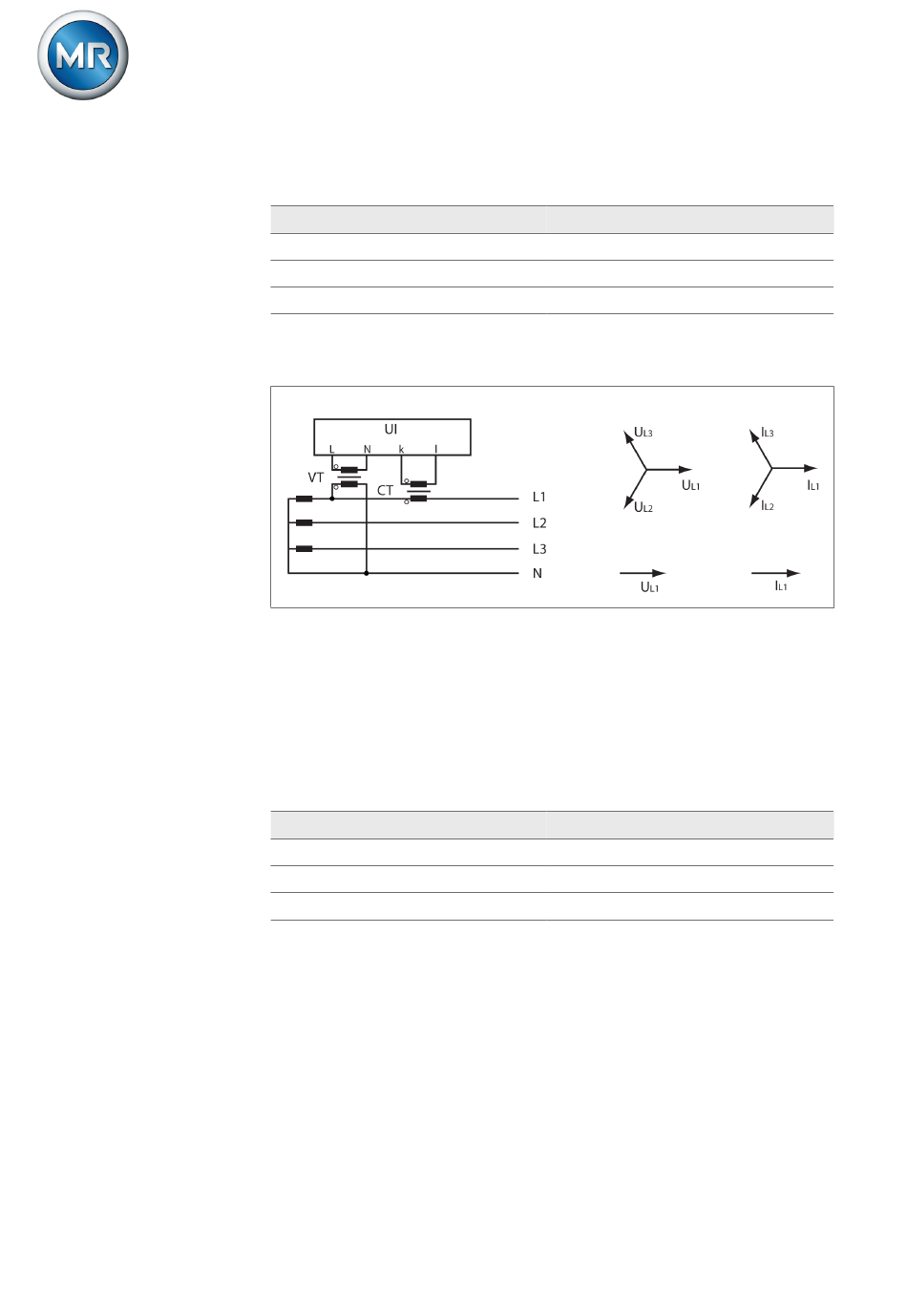

Schaltung 1-B
▪ Der Spannungswandler VT ist an den Außenleitern L1 und Neutralleiter
angeschlossen.
▪ Der Stromwandler CT ist in den Außenleiter L1 eingeschleift.
▪ Die Spannung U und der Strom I sind phasengleich.
▪ Der Spannungsabfall an einem Außenleiter wird durch den Strom I
stimmt.
Wenn Sie diese Schaltung verwenden, dann stellen Sie das Gerät wie folgt
ein:
Parameter
Spannungswandlerschaltung
Stromwandlerschaltung
Phasenwinkelkorrektur
Tabelle 33: Schaltung 1-B
5252433/06 DE
Option
1 Ph Strangspannung
1 Ph Strangstrom
0°
Option
3 Ph Strangspannung
3 Ph Strangstrom
0°
Maschinenfabrik Reinhausen GmbH 2020
8 Betrieb
be-
L1
