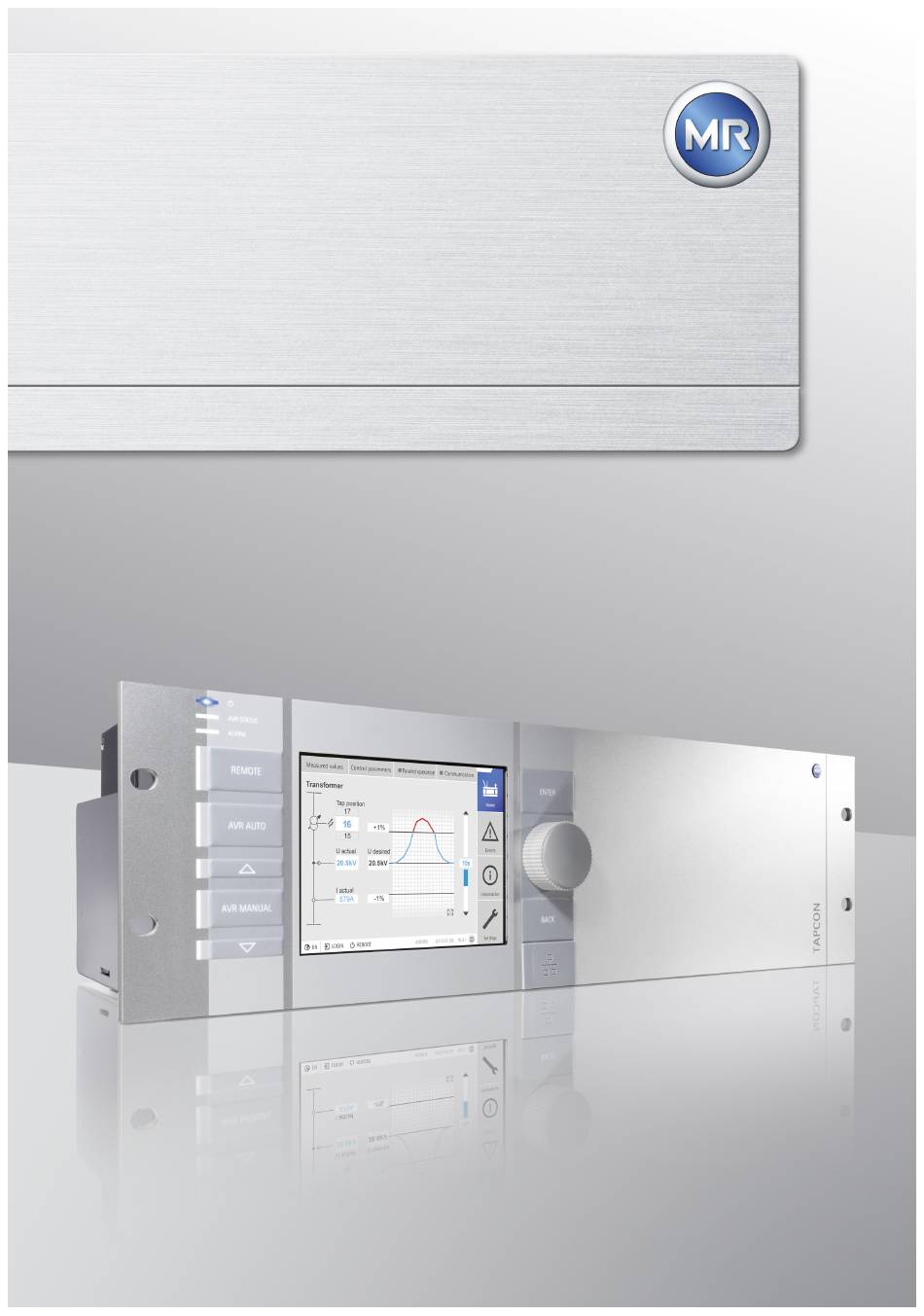

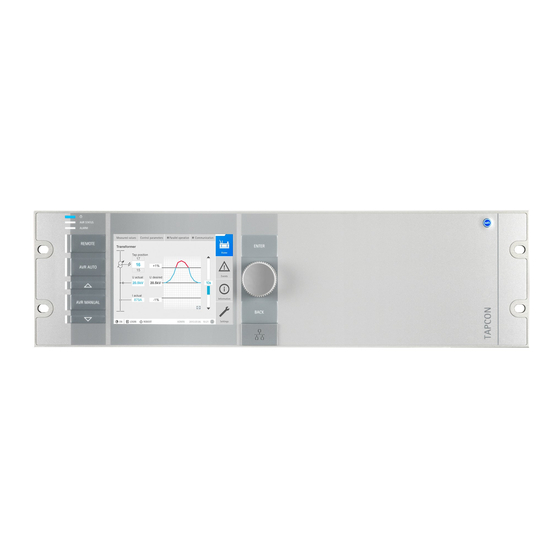

Spannungsregler
TAPCON®
Beiblatt
4077074/00 DE . Protokollbeschreibung IEC 61850

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MR Tapcon

Inhaltszusammenfassung für MR Tapcon

  • Seite 1 Spannungsregler TAPCON® Beiblatt 4077074/00 DE . Protokollbeschreibung IEC 61850...
  • Seite 2 © Alle Rechte bei Maschinenfabrik Reinhausen Weitergabe sowie Vervielfältigung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten. Nach Redaktionsschluss der vorliegenden Dokumentation können sich am Produkt Änderungen ergeben haben. Änderungen der technischen Daten bzw.

  • Seite 3: Inhaltsverzeichnis

    5.2.8 YLTC1 - Tap Changer (YLTC) ..........................28 5.2.9 YLTC2 - Tap Changer (YLTC) ..........................28 5.2.10 YLTC3 - Tap Changer (YLTC) ..........................29 5.2.11 YLTC4 - Tap Changer (YLTC) ..........................30 Glossar..........................31 Maschinenfabrik Reinhausen 2014 4077074/00 DE TAPCON®...

  • Seite 4: Einleitung

    1 Einleitung Einleitung Die technische Unterlage enthält detaillierte Beschreibungen zur Implemen- tierung des Schnittstellenprotokolls IEC 61850. Zielgruppe dieser technischen Unterlage ist ausschließlich speziell geschul- tes und autorisiertes Fachpersonal. TAPCON® 4077074/00 DE Maschinenfabrik Reinhausen 2014...

  • Seite 5: Physikalische Schnittstellen

    Das Gerät ist nach den einschlägigen EMV-Standards entwickelt. Beachten Sie zur Erhaltung der EMV-Standards den entsprechenden Abschnitt zum Thema „Elektromagnetische Verträglichkeit" in der Betriebsanleitung des Geräts. Weitere Informationen zu den physikalischen Schnittstellen finden Sie in der Betriebsanleitung des Geräts. Maschinenfabrik Reinhausen 2014 4077074/00 DE TAPCON®...

  • Seite 6: Geräteparameter Einstellen

    Beachten Sie die Betriebsanleitung des Geräts, um weitere Informationen zur Einstellung der Geräteparameter zu erhalten. Die nachfolgenden Parameter müssen Sie einstellen: Parameter Einstellbereich IP -Adresse 0.0.0.0...255.255.255.255 Subnetzmaske 0.0.0.0...255.255.255.255 Gatewayadresse 0.0.0.0...255.255.255.255 IED Name Frei definierbar Device Name Frei definierbar Tabelle 1: Geräteparameter TAPCON® 4077074/00 DE Maschinenfabrik Reinhausen 2014...

  • Seite 7: Protokollbeschreibung

    Für einen einwandfreien Download bei den Betriebssystemen Windows Vis- ta/7/8, verwenden Sie den Windows Explorer. Um die ICD-Datei herunterzuladen, gehen Sie wie folgt vor: Den Menüpunkt Einstellungen > Export auswählen. Die Option Leitsystemkonfiguration für den Export auswählen. Maschinenfabrik Reinhausen 2014 4077074/00 DE TAPCON®...

  • Seite 8: Datenpunkte

    5.1.2 LLN0 class - Logischer Knoten Attribute Name Attribute Explanation M/O/E Remarks Type Logical node zero Name Data Common Logical Node Information Mode Status-only Behaviour Health Health NamPlt Name plate Tabelle 4: LLN0 class TAPCON® 4077074/00 DE Maschinenfabrik Reinhausen 2014...

  • Seite 9: Avr1 - Spannungsregler (Atcc)

    Unit: V Multiplier: none LodA Load Current (transformer secon- Unit: A dary current) Multiplier: none CircA Circulating Current (reactive) Unit: A Multiplier: none PhAng Phase Angle of LodA relative to Unit: deg CtlV Multiplier: none Maschinenfabrik Reinhausen 2014 4077074/00 DE TAPCON®...
  • Seite 10 Reactive power high limit 2 excee- UnVArLimEx Reactive power low limit exceeded UnVAr2LimEx Reactive power low limit 2 excee- UnPFLimEx Power Factor (Cosinus phi) low li- mit exceeded UnPF2LimEx Power Factor (Cosinus phi) low li- mit 2 exceeded TAPCON® 4077074/00 DE Maschinenfabrik Reinhausen 2014...
  • Seite 11 Raise commands are blocked TapBlkL Tap position of Load Tap Changer where automatic Lower commands are blocked LDCR Line drop voltage due to line resis- tance component (ohmic behaviour of the cable) Maschinenfabrik Reinhausen 2014 4077074/00 DE TAPCON®...

  • Seite 12: Avr2 - Spannungsregelung (Avco)

    Remarks Type AVCO1 AVR2 Common Logical Node Information Mode status-only Behaviour NamPlt Name plate Controls TapChg Change Voltage direct-with-nor- mal-security Measured values Status Information Local operation Settings Tabelle 6: AVR2 - Spannungsregelung (AVCO ) TAPCON® 4077074/00 DE Maschinenfabrik Reinhausen 2014...

  • Seite 13: Dio - Generic Process I/O (Ggio)

    DIO Input 20 Ind21 DIO Input 21 Ind22 DIO Input 22 Ind23 DIO Input 23 Ind24 DIO Input 24 Ind25 DIO Input 25 Ind26 DIO Input 26 Ind27 DIO Input 27 Ind28 DIO Input 28 Maschinenfabrik Reinhausen 2014 4077074/00 DE TAPCON®...

  • Seite 14: Cio - Generic Process I/O (Ggio)

    Status Information Ind1 Generic indication 1 Ind2 Generic indication 2 Ind3 Generic indication 3 Ind4 Generic indication 4 Ind5 Generic indication 5 Ind6 Generic indication 6 Ind7 Generic indication 7 Ind8 Generic indication 8 TAPCON® 4077074/00 DE Maschinenfabrik Reinhausen 2014...

  • Seite 15: Mmxu1 - Measurement

    Multiplier: none Phase currents (IL1, IL2, IL3) Unit: A Multiplier: none Phase active power (P) Unit: Watts Multiplier: none Phase reactive power (Q) Unit: VAr Multiplier: none Phase apparent power (S) Unit: VA Multiplier: none Maschinenfabrik Reinhausen 2014 4077074/00 DE TAPCON®...

  • Seite 16: Mmxu2 - Measurement

    Phase to phase voltages Unit: V (VL1VL2, ...) Multiplier: none Phase to neutral voltage Unit: V Multiplier: none Phase currents (IL1, IL2, IL3) Unit: A Multiplier: none Phase active power (P) Unit: Watts Multiplier: none TAPCON® 4077074/00 DE Maschinenfabrik Reinhausen 2014...

  • Seite 17: Yltc1 - Tap Changer (Yltc)

    End position raise or highest allo- wed tap position reached EndPosL End position lower or lowest allo- wed tap position reached MotDrv Motor drive running MotDrvLoc Motor drive local Settings Tabelle 11: YLTC – Tap Changer Maschinenfabrik Reinhausen 2014 4077074/00 DE TAPCON®...

  • Seite 18: Yltc2 - Tap Changer (Yltc)

    YLTC3 - Tap Changer (YLTC) Attribute Attribute Explanation M/O/E Remarks Name Type YLTC3 YLTC3 Common Logical Node Information Mode status-only Behaviour NamPlt Name plate Controls TapChg Change Tap Position direct-with-nor- mal-security TapChgV Change Voltage direct-with-nor- mal-security Measured values TAPCON® 4077074/00 DE Maschinenfabrik Reinhausen 2014...

  • Seite 19: Yltc4 - Tap Changer (Yltc)

    End position raise or highest allo- wed tap position reached EndPosL End position lower or lowest allo- wed tap position reached MotDrv Motor drive running MotDrvLoc Motor drive local Settings Tabelle 14: YLTC – Tap Changer Maschinenfabrik Reinhausen 2014 4077074/00 DE TAPCON®...

  • Seite 20: Iec 61850 Edition 2

    Remarks Name Type ATCC1 AVR1 Common Logical Node Information Mode status-only Behaviour Health Health NamPlt Name plate Controls TapChg Change Tap Position direct-with-nor- mal-security ParOp Parallel/Independent direct-with-nor- mal-security LTCBlk Block Automatic Control direct-with-nor- mal-security TAPCON® 4077074/00 DE Maschinenfabrik Reinhausen 2014...
  • Seite 21 End position raise or highest allo- wed tap position reached EndPosL End position lower or lowest allo- wed tap position reached ErrPar Error of parallell operation OvVLimEx Voltage high limit exceeded OvV2LimEx Voltage high limit 2 exceeded Maschinenfabrik Reinhausen 2014 4077074/00 DE TAPCON®...
  • Seite 22 BndCtr Band center voltage (actual refe- Unit: V rence - can not be set) Multiplier: none BndCtrV1 Band center voltage 1 Unit: V Multiplier: none BndCtrV2 Band center voltage 2 Unit: V Multiplier: none TAPCON® 4077074/00 DE Maschinenfabrik Reinhausen 2014...
  • Seite 23 (TDSC) Multiplier: none SptCtlVMin Minimum voltage value for dynamic Unit: V setpoint control (TDSC) Multiplier: none SptCtlV0 Voltage value for dynamic setpoint Unit: V control at active power of 0 W Multiplier: none (TDSC) Maschinenfabrik Reinhausen 2014 4077074/00 DE TAPCON®...

  • Seite 24: Avr2 - Spannungsregelung (Avco)

    Tabelle 18: AVR2 - Spannungsregelung (AVCO ) 5.2.5 DIO - Generic process I/O (GGIO) Attribute Name Attribute Explanation M/O/E Remarks Type GGIO1 Common Logical Node Information Mode status-only Behaviour Health Health NamPlt Name plate Controls Measured values TAPCON® 4077074/00 DE Maschinenfabrik Reinhausen 2014...
  • Seite 25 DIO Input 31 Ind32 DIO Input 32 Ind33 DIO Input 33 Ind34 DIO Input 34 Ind35 DIO Input 35 Ind36 DIO Input 36 Ind37 DIO Input 37 Ind38 DIO Input 38 Ind39 DIO Input 39 Maschinenfabrik Reinhausen 2014 4077074/00 DE TAPCON®...

  • Seite 26: Cio - Generic Process I/O (Ggio)

    Generic indication 4 Ind5 Generic indication 5 Ind6 Generic indication 6 Ind7 Generic indication 7 Ind8 Generic indication 8 Ind9 Generic indication 9 Ind10 Generic indication 10 Settings Tabelle 20: CIO - Generic process I/O (GGIO) TAPCON® 4077074/00 DE Maschinenfabrik Reinhausen 2014...

  • Seite 27: Mmxu1 - Measurement

    Phase active power (P) Unit: Watts Multiplier: none Phase reactive power (Q) Unit: VAr Multiplier: none Phase apparent power (S) Unit: VA Multiplier: none Phase power factor PhAng Phase Angle Unit: deg Multiplier: none Status Information Settings Maschinenfabrik Reinhausen 2014 4077074/00 DE TAPCON®...

  • Seite 28: Yltc1 - Tap Changer (Yltc)

    Tabelle 22: YLTC – Tap Changer 5.2.9 YLTC2 - Tap Changer (YLTC) Attribute Attribute Explanation M/O/E Remarks Name Type YLTC2 YLTC2 Common Logical Node Information Mode status-only Behaviour Health Health NamPlt Name plate Controls TAPCON® 4077074/00 DE Maschinenfabrik Reinhausen 2014...

  • Seite 29: Yltc3 - Tap Changer (Yltc)

    TapChg Change Tap Position direct-with-nor- mal-security TapChgV Change Voltage direct-with-nor- mal-security Measured values Status Information TapOpErr Tap inidication error (e.g. wrong BCD code) EndPosR End position raise or highest allo- wed tap position reached Maschinenfabrik Reinhausen 2014 4077074/00 DE TAPCON®...

  • Seite 30: Yltc4 - Tap Changer (Yltc)

    End position raise or highest allo- wed tap position reached EndPosL End position lower or lowest allo- wed tap position reached MotDrv Motor drive running MotDrvLoc Motor drive local Settings Tabelle 25: YLTC – Tap Changer TAPCON® 4077074/00 DE Maschinenfabrik Reinhausen 2014...

  • Seite 31: Glossar

    Glossar ATCC Automatic Tap Changer Controller AVCO Automatic Voltage Control Elektromagnetische Verträglichkeit IED Capability Description Intelligent Electronic Device Internet Protocol LLN0 System Logical Nodes, common LPHD System Logical Nodes, Physical Device MMXU Measurement Unit Maschinenfabrik Reinhausen 2014 4077074/00 DE TAPCON®...
