Baugruppe Ui Verdrahten - MR ECOTAP VPD CONTROL PRO Betriebsanleitung

ACHTUNG
® ®
58 ECOTAP VPD CONTROL PRO
3. Optional: Die Schnittstelle ETH 1 mit dem Leitsystem (SCADA) gemäß
Anschlussschaltbild verbinden.

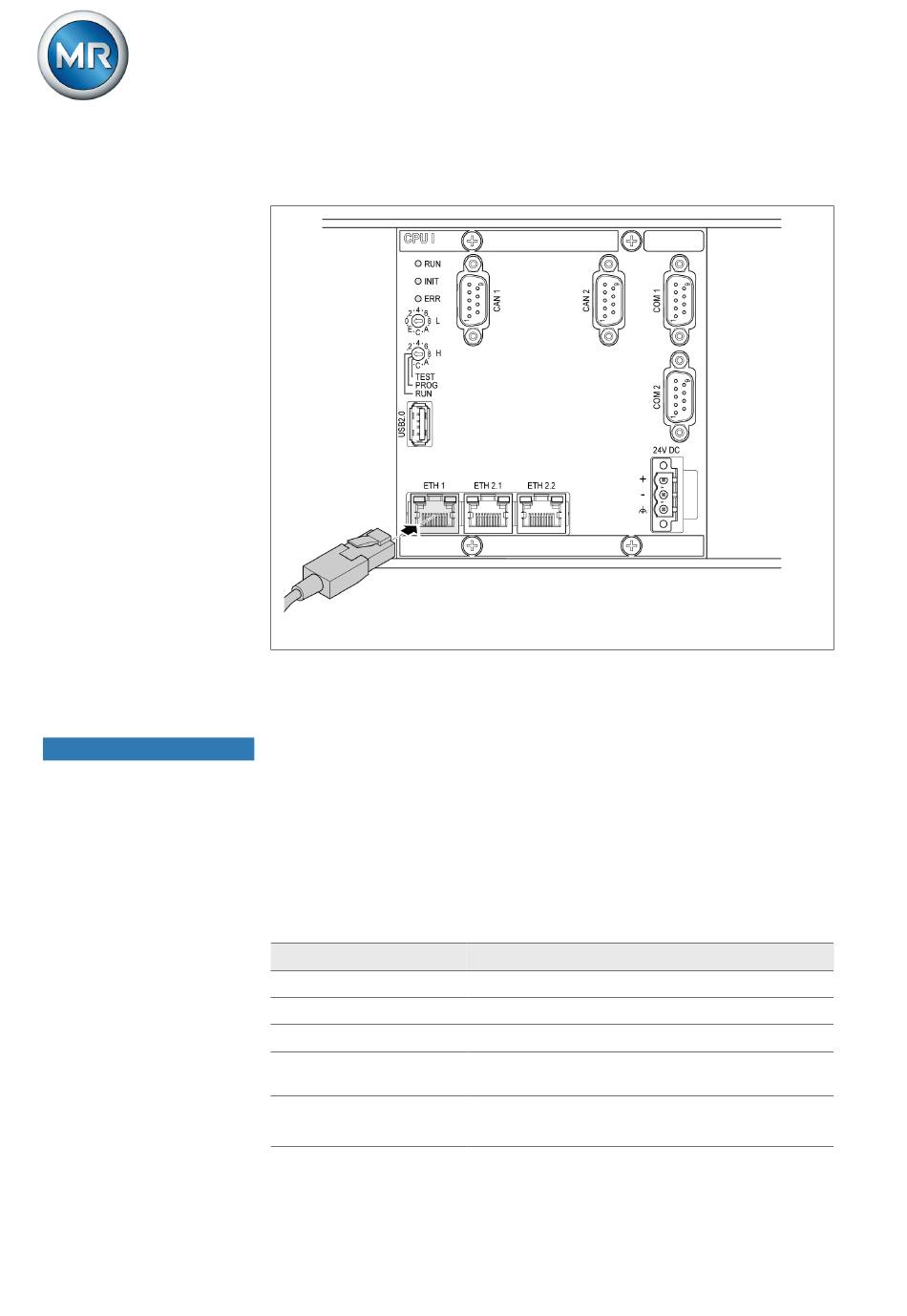

Abbildung 44: SCADA-Verbindung

6.5.6 Baugruppe UI verdrahten

Beschädigung des Geräts durch fehlerhaften Anschluss der
Stromwandler
Der Anschluss eines geerdeten Stromwandlers kann unzulässig hohen
EMV-Belastungen führen und dadurch die Baugruppe UI beschädigen.
► Stromwandler nicht erden.
Sie müssen den Stromkreis zur Spannungsmessung gemäß dem verwende-
ten Leiterquerschnitt absichern. Sie können folgende Sicherungstypen ver-
wenden:
Norm
Bemessungsspannung
Bemessungsstrom
Charakteristik
Bemessungsschaltvermö-
gen
Tabelle 12: Zulässige Sicherungstypen
Leitungsschutzschalter
IEC 60947-2
400 V (L-L) oder 230 V (L-N)
B, C, K oder Z
Bei Installation gemäß IEC 61010-2-30 CAT II: 10 kA
5252433/06 DE
6 Montage
Schmelzsicherung
IEC 60269
30 mA...16 A
Flink, Mittelträge oder
Träge
50 kA
Maschinenfabrik Reinhausen GmbH 2020
