8 Betrieb

8.8.5.1 GOOSE-Publisher konfigurieren

Maschinenfabrik Reinhausen GmbH 2020
Wenn Sie das Gerät als GOOSE-Publisher konfigurieren, können Sie alle
Datenpunkte, die das Gerät über MMS zur Verfügung stellt, als GOOSE-
Nachrichten versenden. Dazu müssen Sie die Datenpunkte über DataSets in
einer SCD-/CID-Datei konfigurieren.
Anforderungen an die SCD-/CID-Datei
▪ Der GOOSE-Control-Block (GSEControl) und die zugehörigen DataSet
können nur im LLN0 angelegt werden.
▪ GSE-Elemente, für die Konfiguration der GOOSE-Nachricht, können unter
ConnectedAP angelegt werden.
▪ Die maximale Anzahl der Datenpunkte pro GOOSE-Nachricht ist im Priva-
te Element type="MR-MAX-GOOSE-PUBLISH-FCDA" definiert. Sie kön-
nen diesen Wert nicht anpassen.
▪ Die maximale Anzahl der benutzbaren GSEControl-Elemente ist im TEM-
PLATE.icd unter Services GOOSE definiert. Sie können diesen Wert nicht
anpassen.
▪ Die kürzeste Wiederholrate ist im Private Element type="MR-MINTIME-
GOOSE" definiert. Sie können diesen Wert nicht anpassen.

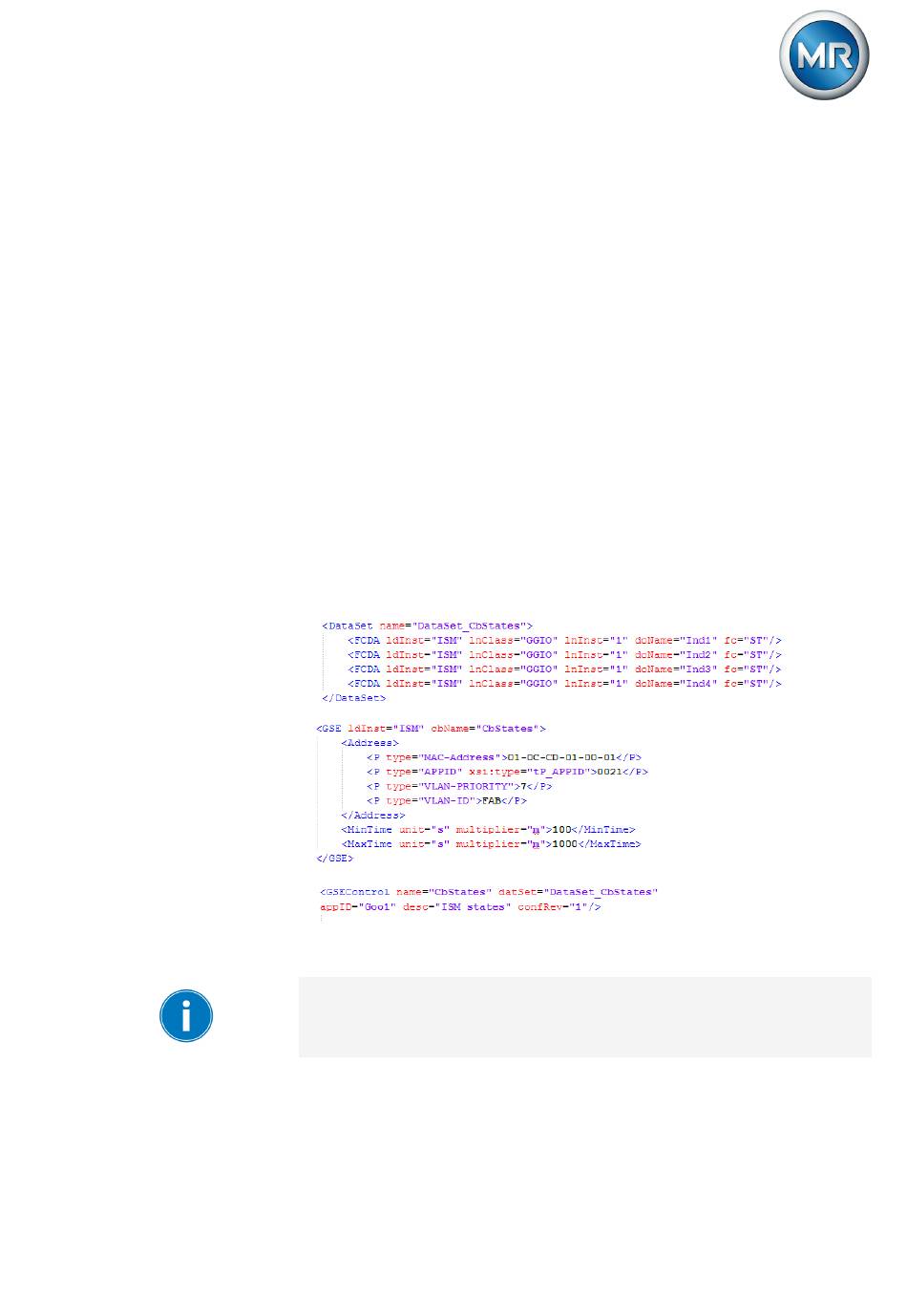

Beispiel:
Konfiguration
Um das Gerät als GOOSE-Publisher zu konfigurieren, müssen Sie die Vi-
sualisierung über einen PC aufrufen. Sie müssen der Benutzerrolle Para-
metrierer oder Administrator angehören.
