Lineares Zeitverhalten Bei linearem Zeitverhalten reagiert das Gerät unabhängig von der Regelab-
Integrales Zeitverhalten Bei integralem Zeitverhalten reagiert das Gerät abhängig von der Regelab-
Maschinenfabrik Reinhausen GmbH 2020
weichung mit einer konstanten Verzögerungszeit.
weichung mit einer variablen Verzögerungszeit. Je größer die Regelabwei-
chung (ΔU) bezogen auf die eingestellte Bandbreite (B) ist, desto kürzer ist
die Verzögerungszeit. Das Gerät reagiert dadurch schneller auf große Span-
nungsänderungen im Netz. Dadurch steigt die Regelgenauigkeit, die Schalt-
häufigkeit nimmt jedoch zu.

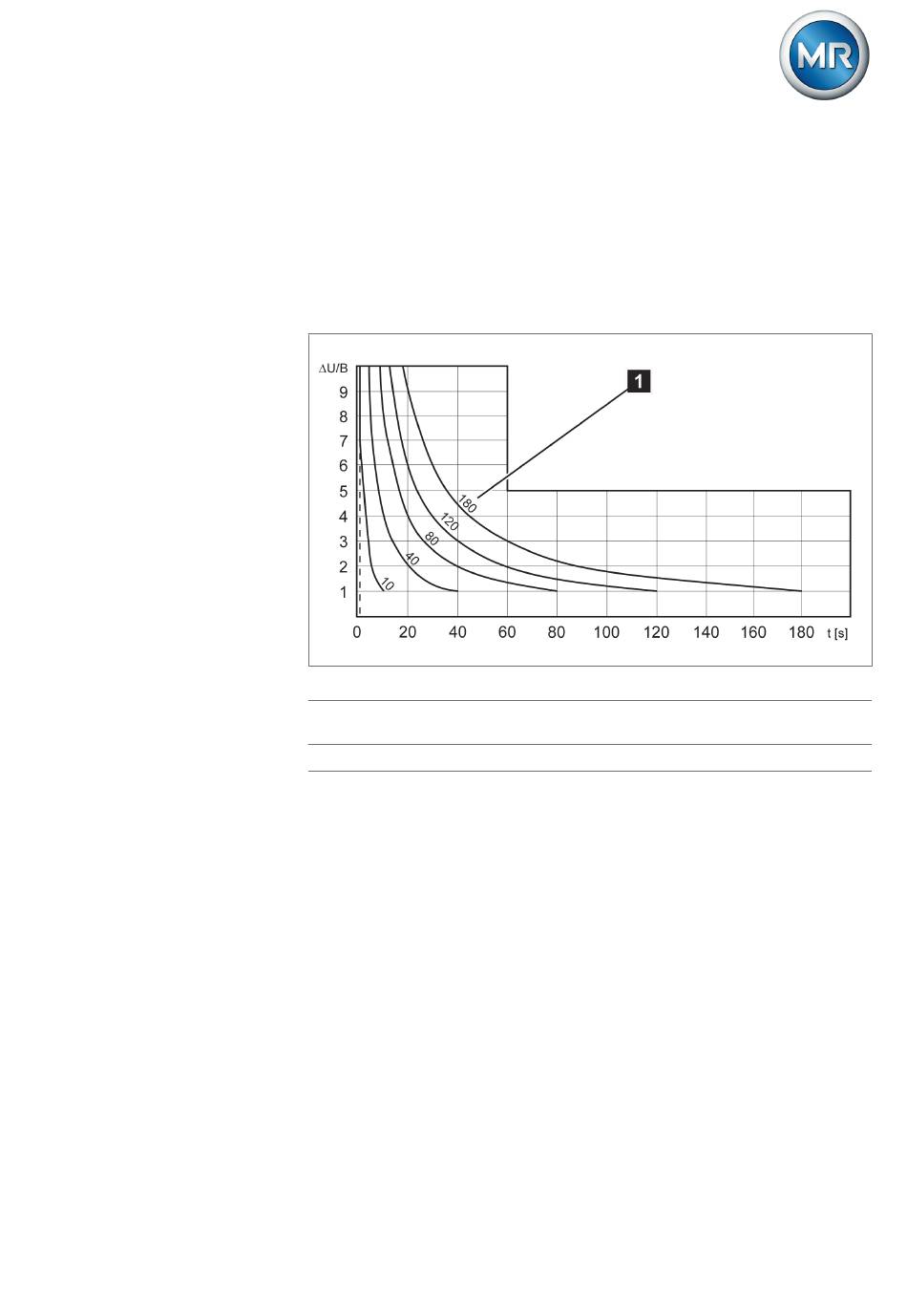

Abbildung 80: Diagramm für integrales Zeitverhalten
ΔU/B Regelabweichung "ΔU" in % des Sollwerts im Verhältnis zur eingestellten
Bandbreite "B" in % des Sollwerts
1 Parameter "Verzögerungszeit T1"
Verzögerungszeit T2
Mit diesem Parameter können Sie die Verzögerungszeit T2 einstellen. Die
Verzögerungszeit T2 dient dazu, große Regelabweichungen schneller aus-
zugleichen.
Die Verzögerungszeit T2 wird nur wirksam, wenn mehr als eine Stufenschal-
tung erforderlich ist, um die Regelabweichung zu korrigieren. Der erste Aus-
gangsimpuls erfolgt nach der eingestellten Verzögerungszeit T1. Nach Ab-
lauf der eingestellten Schaltverzögerung T2 erfolgen weitere Impulse um die
bestehende Regelabweichung zu korrigieren.
