38 ECOTAP VPD CONTROL PRO

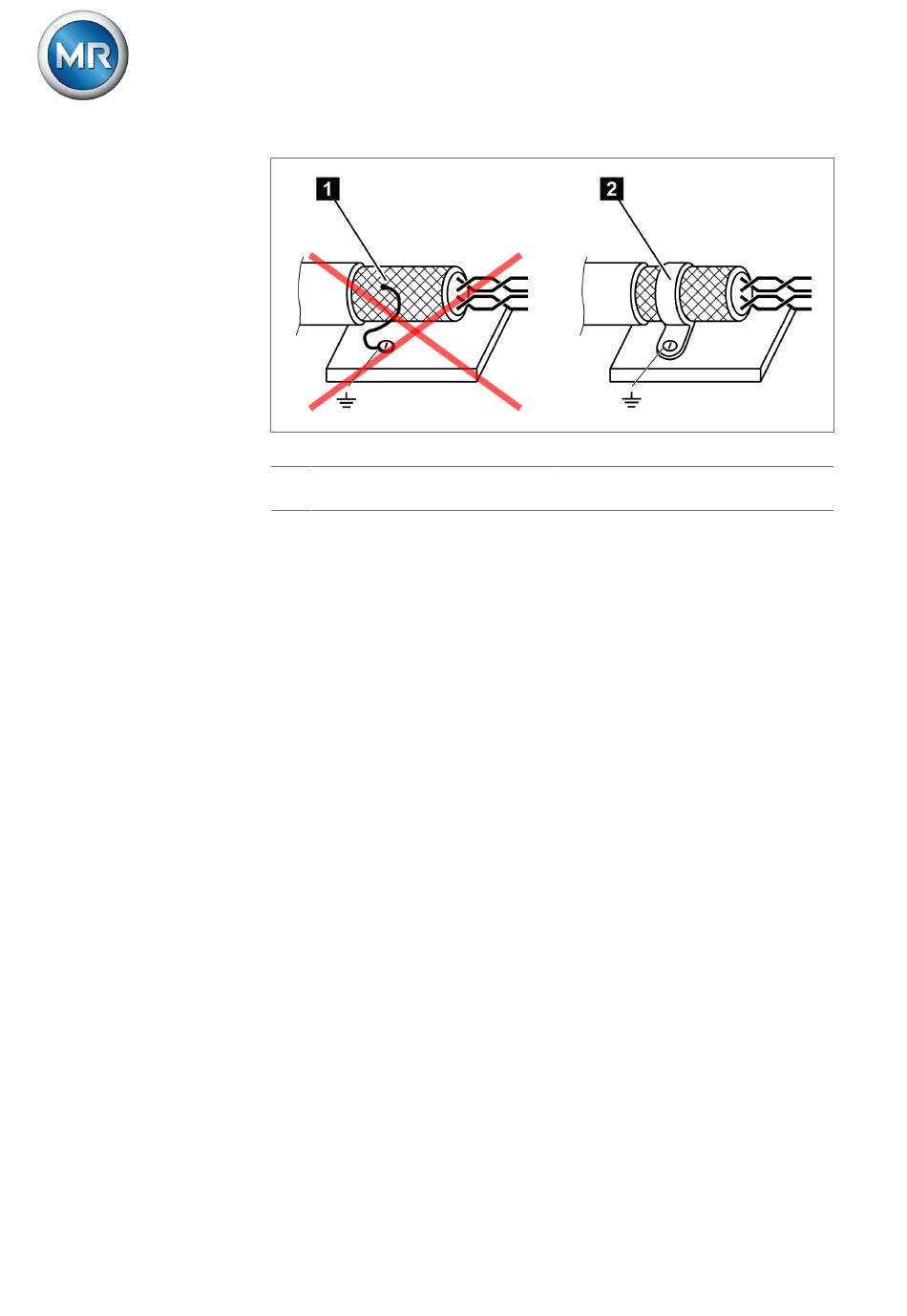

Abbildung 17: Empfohlene Anbindung der Abschirmung
1 Anbindung der Abschirmung über
eine Einzelader

6.1.3 Anforderung an die Verdrahtung im Schaltschrank

Beachten Sie bei der Verdrahtung im Schaltschrank nachfolgende Hinweise:
▪ Der Schaltschrank für den Einbau des Geräts ist EMV-gerecht vorzuberei-
ten:
– Funktionale Schaltschrankgliederung (räumliche Trennung)
– Durchgängiger Potentialausgleich (alle Metallteile sind verbunden)
– EMV gerechte Leitungsführung (Trennung von störbehafteten und stör-
empfindlichen Leitungen)
– Optimale Schirmwirkung (Metallgehäuse)
– Überspannungsschutz (Blitzschutz)
– Sammelerde (Haupterdungsschiene)
– EMV-gerechte Kabeldurchführungen
– Vorhandene Schützspulen müssen beschaltet sein
▪ Die Anschlusskabel des Geräts müssen dicht am geerdeten Metallgehäu-
se oder in geerdeten Kabelträgern aus Metall verlegt werden.
▪ Signalleitungen und Powerleitungen/Schaltleitungen sind in getrennten
Kabelträgern zu verlegen.

6.1.4 Hinweise zur Abschirmung des CAN-Busses

Für den fehlerfreien Betrieb des CAN-Busses müssen Sie die Abschirmung
gemäß einer der nachfolgenden Varianten anschließen. Wenn Sie keine der
unten genannten Varianten umsetzen können, dann empfehlen wir die Ver-
wendung von Glasfaserkabeln. Glasfaserkabel entkoppeln die Geräte und
sind unempfindlich gegenüber elektromagnetischen Störgrößen (Surge und
Burst).
2 Vollflächige Anbindung der Ab-
5252433/06 DE
6 Montage
schirmung
Maschinenfabrik Reinhausen GmbH 2020
