8 Betrieb
8.10.1.1 Sollwert 1

8.10.1.2 Analoge Sollwertvorgabe

Maschinenfabrik Reinhausen GmbH 2020
1. Den Menüpunkt Einstellungen > Parameter > Netz > Regelung > Soll-
wert auswählen.
2. Sollwert eingeben.
3. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter
zu speichern.
Bei der analogen Sollwertvorgabe können Sie mittels eines analogen Si-
gnals (z. B. 4...20 mA) den Sollwert für die automatische Spannungsrege-
lung variabel anpassen.
Sollwert
Max.
Min.

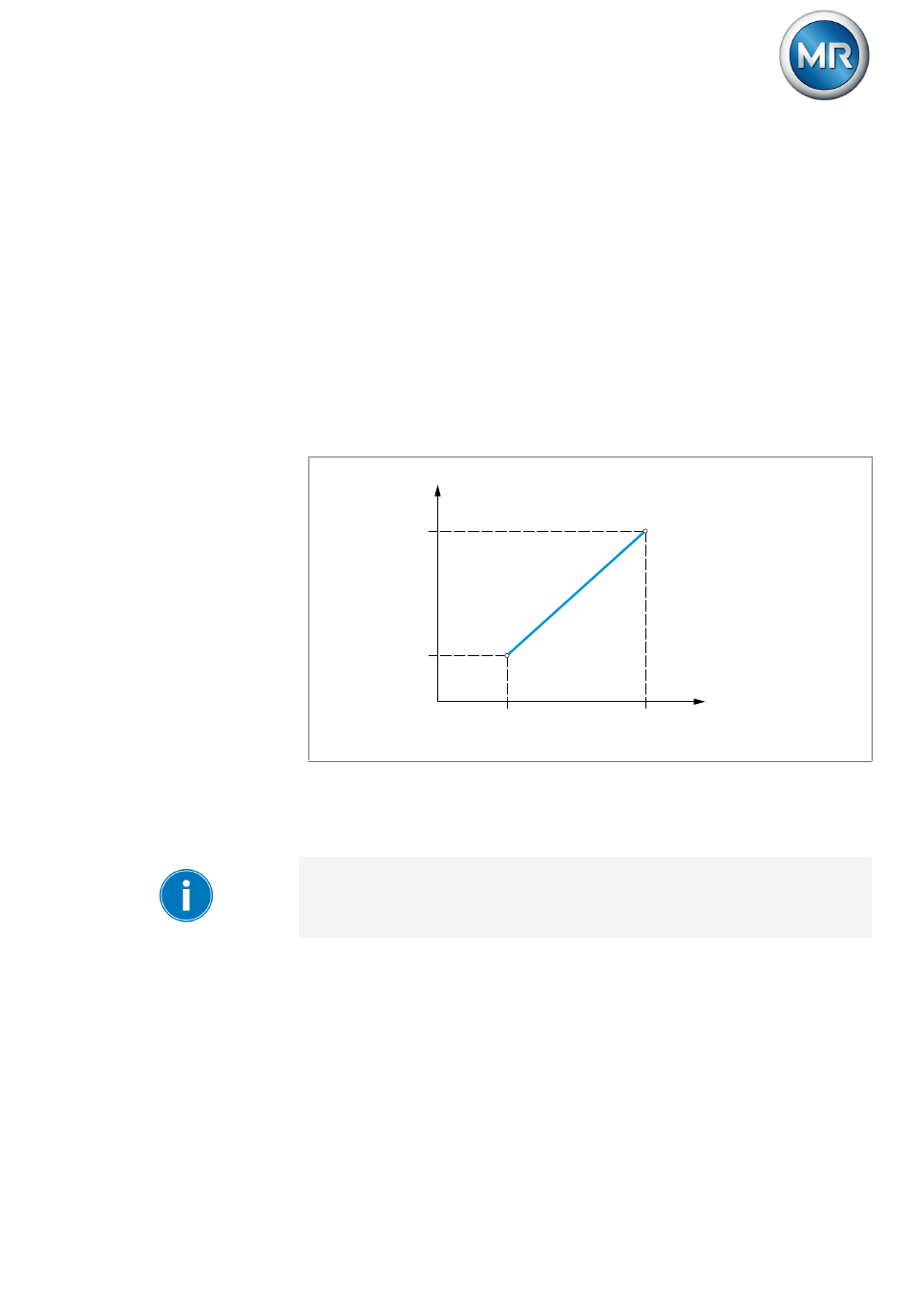

Abbildung 77: Analoge Sollwertvorgabe
Zur Konfiguration der analogen Sollwertvorgabe können Sie die nachfolgend
beschriebenen Parameter einstellen.
Um den Sollwert mittels analogen Signals vorzugeben, müssen Sie ein Si-
gnal an den Eingang Freigabe Sollwertvorgabe anlegen. Andersfalls ver-
wendet das Gerät den eingestellten Sollwert 1.
Sollwert 1 einstellen
1. Den Menüpunkt Einstellungen > Parameter > Netz > Regelung > Soll-
wert auswählen.
2. Sollwert eingeben.
3. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter
zu speichern.
