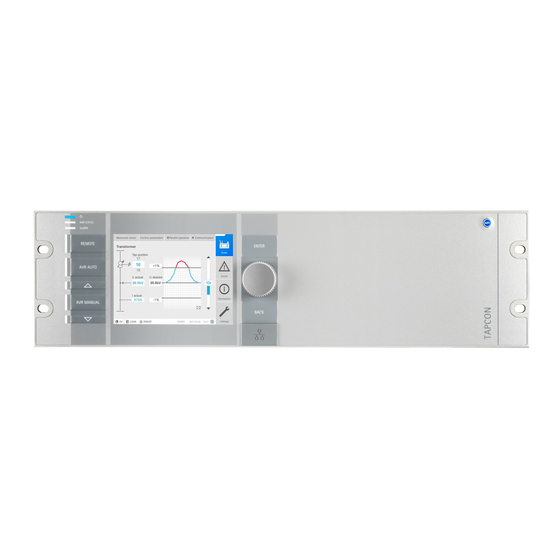

Seite 1 Spannungsregler ® TAPCON Betriebsanleitung 4077638/08 DE . Dreiwicklertransformator...
Seite 2 © Alle Rechte bei Maschinenfabrik Reinhausen Weitergabe sowie Vervielfältigung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten. Nach Redaktionsschluss der vorliegenden Dokumentation können sich am Produkt Änderungen ergeben haben. Änderungen der technischen Daten bzw.
Seite 3: Inhaltsverzeichnis
Zusätzliche Bedienelemente und Anzeigeelemente bei Verwendung des Touchpanels MControl (optional) .. 33 4.5.4 Frontschnittstelle .............................. 34 4.5.5 Baugruppen................................. 34 Bedienkonzept .......................... 40 Verpackung, Transport und Lagerung ................ 45 Eignung, Aufbau und Herstellung ..................... 45 Markierungen............................ 45 Transport, Empfang und Behandlung von Sendungen.............. 45 ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 4 Baugruppe MC 2-2/SW3-3 verdrahten........................ 72 6.6.11 Spannungsversorgung anschließen........................ 74 Funktionstüchtigkeit überprüfen...................... 75 Inbetriebnahme......................... 76 Prüfungen durchführen ........................ 76 7.1.1 Erdungsprüfung.............................. 76 7.1.2 Isolationsprüfung durchführen.......................... 78 Sprache einstellen .......................... 80 Datum und Uhrzeit einstellen...................... 81 Inbetriebnahmeassistent........................ 81 ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 5 Schaltimpuls zur Ansteuerung des Motorantriebs einstellen ................ 134 8.9.2 Motorlaufzeitüberwachung einstellen........................ 136 8.9.3 Schaltrichtung einstellen ........................... 137 8.10 Regelung ............................ 138 8.10.1 Sollwert einstellen ............................. 138 8.11 Wicklungsauswahl .......................... 158 8.11.1 Automatische Wicklungsauswahl konfgurieren.................... 158 8.11.2 Wicklung manuell auswählen (optional)...................... 160 ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 6 Digitale Stufenstellungserfassung........................ 181 8.16.2 Analoge Stufenstellungserfassung........................ 181 8.17 Parallellauf (optional) ........................ 184 8.17.1 Parallellaufmethoden ............................ 184 8.17.2 Parallellauf konfigurieren........................... 186 8.17.3 Retrofit TAPCON® 2xx ............................. 188 8.17.4 Parallellauferkennung über Gruppeneingänge (optional) ................. 189 8.18 Überwachungsfunktionen ....................... 190 8.18.1 Spannungsüberwachung .......................... 190 8.18.2 Stromüberwachung ............................ 193 8.18.3 Leistungsüberwachung ............................. 196 8.18.4...
Seite 7 8.27.3 Parallellauf ................................ 241 8.27.4 Topologie ................................ 242 8.28 Import/Export-Manager........................ 243 8.28.1 Daten exportieren.............................. 243 8.28.2 Daten importieren (ab Softwareversion 3.44) .................... 244 8.29 Medienkonverter mit Managed Switch konfigurieren.............. 245 8.29.1 Inbetriebnahme .............................. 246 8.29.2 Konfiguration .............................. 247 ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 8 Inhaltsverzeichnis 8.30 TAPCON® Personal Logic Editor (TPLE).................. 248 8.30.1 Funktionsweise .............................. 248 8.30.2 TPLE konfigurieren ............................ 262 Wartung und Pflege...................... 267 Störungsbeseitigung...................... 268 10.1 Generelle Störungen........................ 268 10.2 Keine Regelung bei Betriebsart AUTO ................... 268 10.3 Ungewollte Laststufenschaltung ..................... 269 10.4 Human-Machine-Interface ...................... 269 10.5...
Seite 9 Inhaltsverzeichnis 15.7 Systemvernetzung .......................... 313 15.8 Abmessungen und Gewicht...................... 314 15.9 Umgebungsbedingungen........................ 315 15.10 Normen und Richtlinien ........................ 316 Glossar .......................... 319 Stichwortverzeichnis...................... 320 ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 10: Einleitung
Bewahren Sie diese technische Unterlage sowie sämtliche mitgeltenden Do- kumente griffbereit und jederzeit zugänglich für den späteren Gebrauch auf. 1.4 Darstellungskonventionen 1.4.1 Warnkonzept In dieser technischen Unterlage werden Warnhinweise wie folgt dargestellt. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 11: Abschnittsbezogener Warnhinweis
Verletzung führen kann, wenn sie nicht vermieden wird. VORSICHT Kennzeichnet eine gefährliche Situation, die zu Verletzungen füh- ren kann, wenn sie nicht vermieden wird. ACHTUNG Kennzeichnet Maßnahmen zur Vermeidung von Sachschäden. Tabelle 1: Signalwörter in Warnhinweisen ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 12: Informationskonzept
Abläufe. In dieser technischen Unterlage sind sie nach folgendem Muster aufgebaut: Wichtige Informationen. 1.4.3 Handlungskonzept In dieser technischen Unterlage finden Sie einschrittige und mehrschrittige Handlungsanweisungen. Einschrittige Handlungsanweisungen Handlungsanweisungen, die nur einen einzigen Arbeitsschritt umfassen, sind nach folgendem Muster aufgebaut: ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 13: Schreibweisen
ON/OFF [Klammern] PC-Tastatur [Strg] + [Alt] Fett Bedienelemente Software Schaltfläche Weiter drücken …>…>… Menüpfade Parameter > Regelparameter Kursiv Systemmeldungen, Fehlermeldungen, Alarm Funktionsüberwachung ausge- Signale löst [► Seitenzahl]. Querverweis [► 41]. Tabelle 3: Schreibweisen ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 14: Sicherheit
Leib und Leben des Benutzers oder Beeinträchtigungen des Produkts und anderer Sachwerte entstehen. 2.1 Bestimmungsgemäße Verwendung Der TAPCON® dient dazu, die Ausgangsspannung eines Dreiwicklertrans- formators konstant zu halten. Das Produkt ist ausschließlich für den Einsatz in ortsfesten Großanlagen und Einrichtungen der elektrischen Energietech- nik vorgesehen.
Seite 15 ▪ Niemals mit optischen Instrumenten wie z. B. einer Lupe oder einem Mi- kroskop in den Strahl blicken. ▪ Falls die Laserstrahlung ins Auge trifft, Augen bewusst schließen und den Kopf sofort aus dem Strahl bewegen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 16 Um einen zuverlässigen und sicheren Betrieb zu gewährleisten, ist das Pro- dukt nur unter den in den technischen Daten angegebenen Umgebungsbe- dingungen zu betreiben. ▪ Angegebene Betriebsbedingungen und Anforderungen an den Aufstellort beachten. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 17: Qualifikation Des Personals
über die ihr übertragenen Aufgaben und möglichen Gefahren bei unsachge- mäßen Verhalten sowie über Schutzeinrichtungen und Schutzmaßnahmen unterrichtet und angelernt. Die elektrotechnisch unterwiesene Person arbei- tet ausschließlich unter der Leitung und Aufsicht einer Elektrofachkraft. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 18: Persönliche Schutzausrüstung
Flüssigkeitsspritzern oder anderen gefährlichen Substanzen. Schutzhelm Zum Schutz vor herabfallenden und umherfliegenden Teilen und Materialien. Gehörschutz Zum Schutz vor Gehörschäden. Schutzhandschuhe Zum Schutz vor mechanischen, thermischen und elektri- schen Gefährdungen. Tabelle 4: Persönliche Schutzausrüstung ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 19: It-Sicherheit
▪ Binden Sie das Gerät in eine Public-Key-Infrastruktur ein. Erstellen Sie dazu gegebenenfalls eigene SSL-Zertifikate und importieren Sie diese. ▪ Binden Sie das Gerät an einen zentralen Log-Server an, indem Sie die Syslog-Schnittstelle [►Abschnitt 8.5, Seite 99] verwenden. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 20 SSL-geschützter FTP-Service Zugang ETH1.1 8080 Webvisualisierung (alternativer Port) ETH1.1 8081 SSL-geschützte Webvisualisierung (alterna- tiver Port) Tabelle 5: Schnittstellen und offene Ports der Baugruppe OT1205 Port ist geschlossen, wenn Sie die SSL-Verschlüsselung des Geräts akti- vieren. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 21 ETH 2.x (nur für MR-Service) ETH 2.x HTTP für webbasierte Visualisierung ETH 2.x HTTPS für webbasierte Visualisierung ETH 2.x FTPS (nur für MR-Service) ETH 2.x 8080 HTTP für webbasierte Visualisierung ETH 2.x 8081 HTTPS für webbasierte Visualisierung Tabelle 6: Schnittstellen und offene Ports der Baugruppe CPU Port ist geschlossen, wenn Sie die SSL-Verschlüsselung des Geräts akti-...
Seite 22 ECDH SHA256 SHA384 Tabelle 7: Cipher-Suite Nicht verfügbar bei TLS-Version >= 1.2 Zur Speicherung von Passwörtern verwendet das Gerät die Hashfunktion SHA256. Sehen Sie dazu auch 2 Daten exportieren [► 243] 2 Allgemein [► 92] ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 23: Produktbeschreibung
▪ Lieferung anhand der Versandpapiere auf Vollständigkeit prüfen. ▪ Teile bis zum Einbau trocken lagern. 4.2 Funktionsbeschreibung der Spannungsregelung Der TAPCON® dient dazu, die Ausgangsspannung eines Dreiwicklertrans- formators konstant zu halten. Der Dreiwicklertransformator besteht aus einer Oberspannungswicklung und zwei Unterspannungswicklungen. Die Ober- spannungswicklung ist mit einem Laststufenschalter ausgerüstet.
Seite 24: Leistungsmerkmale
4 Produktbeschreibung Die Parameter des TAPCON® können dem Verhalten der Netzspannung optimal angepasst werden, so dass ein ausgewogenes Regelverhalten bei geringer Schaltzahl der Laststufenschalter erreicht wird. 4.3 Leistungsmerkmale Das Gerät bietet folgende Funktionen: ▪ Automatische Spannungsregelung ▪ 1 Sollwert ▪ 3 Sollwerte ▪...
Seite 25: Betriebsarten
Eingänge oder Leitsystem sind nicht möglich. Handbetrieb (AVR MANUAL) Im Handbetrieb können Sie manuell Stufenschaltungen durchführen, um die Spannung zu erhöhen oder zu verringern. Eine automatische Spannungsre- gelung findet nicht statt. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 26 Nein Nein Nein Werteinstellung über SCA- Nein Nein Tabelle 8: Übersicht der Betriebsarten Optional bei Anbindung des TAPCON® an ein Leitsystem (SCADA) Das Verhalten können Sie mit dem Parameter Remote-Verhalten [►Seite 93] einstellen ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 27: Aufbau
Je nach Bestellung ist das Gerät entweder als 19 Zoll Einschubgehäuse oder als Einzelkomponenten zur Montage auf einer Hutschiene ausgeführt. Im folgenden Abschnitt werden die einzelnen Baugruppen des Geräts be- schrieben. Abbildung 4: 19 Zoll Einschubgehäuse Abbildung 5: Einzelkomponenten zur Montage auf einer Hutschiene ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 28: Bedienelemente
7 Drehrad Navigation durch einzelne Menüpunkte und Parame- ter. 8 Taste BACK Aktuelles Menü verlassen. In vorherige Menüebene gelangen. Taste ohne Funktion, wenn die Umschaltung von Local/Remote über einen digitalen Eingang erfolgt. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 29: Anzeigeelemente
Abbildung 7: Anzeigeelemente 1 LED Spannungsversorgung 2 LED AVR STATUS 3 LED ALARM 4 LED REMOTE 5 LED AVR AUTO 6 LED SPANNUNG HÖHER 7 LED AVR MANUAL 8 LED SPANNUNG TIEFER 9 Display ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 30 4 Produktbeschreibung Display Das Display des TAPCON® ist in folgende Bereiche unterteilt: Abbildung 8: Display 1 Anzeigebereich 2 Sekundärnavigation oder Navigati- onspfad 3 Primärnavigation 4 Statusleiste ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 31 1 Sollwert 2 Obere Grenze der Bandbreite 3 Verlauf der gemessenen Span- 4 Verzögerungszeit T1/T2 nung 5 Verlauf der korrigierten Spannung 6 Untere Grenze der Bandbreite (Korrektur Aufgrund von Kompen- sation oder Parallellauf) ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 32 Abbildung 10: Transformatorübersicht mit Anzeige der aktuellen Messwerte 1 Bezeichnung des Transformators 2 Stufenstellung des Laststufen- schalters (nächste, aktuelle, vorhe- rige) 3 Spannung 4 Regelabweichung in % (mit Kor- rektur) 5 Strom 6 Aktuell geregelte Wicklung (blau markiert) ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 33: Zusätzliche Bedienelemente Und Anzeigeelemente Bei Verwendung Des Touchpanels Mcontrol (Optional)
Taste AVR Manual Handbetrieb aktivieren. Taste TIEFER Steuerbefehl an den Motorantrieb senden, um die Spannung zu verringern. Nur im Handbetrieb möglich. nicht verfügbar, wenn die Umschaltung von Local/Remote über einen digi- talen Eingang erfolgt. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 34: Frontschnittstelle
Seite 306]. 4.5.5.1 Spannungsversorgung Die Baugruppe OT1205 enthält das Netzteil zur Spannungsversorgung des Geräts. Je nach Konfiguration ist das Gerät mit einer der folgenden Netzteil- varianten ausgestattet: ▪ Weitbereichsnetzteil 85...265 VAC/VDC ▪ Gleichspannungsnetzteil 20...70 VDC ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 35 ▪ Interne Systemschnittstelle RS232 (COM1) ▪ Serielle Schnittstelle RS232/485 (COM2) ▪ 3x Ethernet (ETH1, ETH 2.1, ETH 2.2) ▪ USB (USB 2.0) ▪ 2x CAN-Bus (CAN 1, CAN 2) Abbildung 13: Baugruppe CPU I ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 36 4.5.5.3 Spannungsmessung und Strommessung Die Baugruppe UI 1 dient zur 1-phasigen Spannungsmessung und Strom- messung. Abbildung 14: Baugruppe UI 1 Die Baugruppe UI 3 dient zur 3-phasigen Spannungsmessung und Strom- messung. Abbildung 15: Baugruppe UI 3 ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 37 Tabelle 10: Sicherheitsrelevante Symbole der Baugruppe 4.5.5.5 Analoge Eingänge und Ausgänge Die Baugruppen AIO 2 und AIO 4 stellen Ihnen analoge Eingänge und Aus- gänge zur Verfügung: ▪ AIO 2: 2 Kanäle ▪ AIO 4: 4 Kanäle ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 38 Es stehen Ihnen folgende Schnittstellen zur Verfügung: ▪ 2x RJ45 (ETH12, ETH22) ▪ 2x Duplex-LC (SFP-Modul) (ETH11, ETH21) Der Medienkonverter ist für das Netzwerk transparent ausgeführt und be- sitzt keine eigene IP-Adresse. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 39: Medienkonverter Mit Managed Switch
▪ Managed Switch mit Redundanzfunktion (PRP oder RSTP) – 2x RJ45 (ETH23, ETH24), geräteinterner Anschluss – 2x Duplex-LC (SFP-Modul) (ETH21, ETH22), Redundanzanschluss Es stehen Ihnen gemäß Bestellung folgende Redundanzfunktionen zur Ver- fügung: ▪ PRP (Standardeinstellung) ▪ RSTP ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 40: Bedienkonzept
(z. B. über die Visualisierung) und auf das Gerät zugreifen. Wenn Sie das Gerät gleichzeitig über die Bedienelemente und die Visuali- sierung bedienen möchten, müssen Sie sich am Gerät und über die Visuali- sierung anmelden. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 41 In dieser Betriebsanleitung wird der Navigationspfad zu einem Parameter immer verkürzt dargestellt: Menüpunkt Einstellungen > Parameter > Sys- tem > Zeitsynchronisation auswählen. Parameter einstellen Je nach Parameter können Sie die Einstellungen auf verschiedene Arten vornehmen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 42 ð Bei der Bedienung über die Frontplatte erscheint der Ziffernblock. Abbildung 21: Wert eingeben 2. Den gewünschten Wert eingeben und mit bestätigen. 3. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu speichern. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 43 3. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu speichern. Parameter suchen Im Parametermenü können Sie die Schnellsuche verwenden, um einen Pa- rameter zu suchen. Geben Sie dazu den gewünschten Parameternamen in das Eingabefeld Suche ein. Abbildung 23: Schnellsuche ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 44 2. Das Kontrollkästchen Expertenmodus auswählen. ð Der Expertenmodus ist aktiv. Parameter eingeblendet/ausgeblendet Abhängig davon, wie Sie die Parameter einstellen, blendet das Gerät weite- re zu dieser Funktion zugehörige Parameter aus oder ein. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 45: Verpackung, Transport Und Lagerung
▪ Vollständigkeit anhand des Lieferscheins ▪ äußere Beschädigungen aller Art Die Kontrollen sind nach dem Abladen vorzunehmen, wenn die Kiste oder der Transportbehälter von allen Seiten zugänglich ist. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 46: Sendungen Einlagern
Bohlen und Kanthölzern abstellen. ▪ Ausreichende Tragfähigkeit des Untergrundes sicherstellen. ▪ Anfahrtswege freihalten. ▪ Lagergut in regelmäßigen Abständen kontrollieren, zusätzlich noch nach Sturm, starken Regenfällen, reichlichem Schneefall usw. geeignete Maß- nahme treffen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 47: Montage
▪ Kleiner Schraubendreher für den Anschluss der Signalleitungen und Ver- sorgungsleitungen Je nach Einbauort und Montagevariante benötigen Sie gegebenenfalls noch weiteres Werkzeug sowie entsprechendes Befestigungsmaterial (Schrau- ben, Muttern, Unterlegscheiben), welches nicht Teil des Lieferumfangs ist. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 48: Elektromagnetische Verträglichkeit
3 Kabelkanal für störempfindliche tungen Leitungen 2 Störbehaftete Leitung (z. B. Ver- 4 Störempfindliche Leitung (z. B. Si- sorgungsleitung) gnalleitung) ▪ Reserveleitungen kurzschließen und erden. ▪ Keinesfalls das Gerät mit einer vieladrigen Sammelleitung anschließen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 49: Anforderung An Die Verdrahtung Im Schaltschrank
– Vorhandene Schützspulen müssen beschaltet sein ▪ Die Anschlusskabel des Geräts müssen dicht am geerdeten Metallgehäu- se oder in geerdeten Kabelträgern aus Metall verlegt werden. ▪ Signalleitungen und Powerleitungen/Schaltleitungen sind in getrennten Kabelträgern zu verlegen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 50: Hinweise Zur Abschirmung Des Can-Busses
Beachten Sie, dass die Wirksamkeit der Abschirmung bei dieser Variante geringer ist. Wenn die zu verbindenden Geräte auf unterschiedlichem Potenzial liegen, gehen Sie wie folgt vor: ► Abschirmung des CAN-Bus-Kabels nur an einem Gerät anschließen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 51: Mindestabstände
Bauteilen einhalten: Mindestabstand Zum Boden des Schaltschranks 88,9 mm (3,5 in) entspricht 2 HE Zur Decke des Schaltschranks Zwischen Baugruppen auf der Busschiene und Baugruppen auf der abgesetzten Hutschiene Tabelle 13: Mindestabstände im Schaltschrank ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 52: 19-Zoll-Einschubgehäuse Montieren
Um das Gerät in einen 19“-Rahmen zu montieren, gehen Sie wie folgt vor: 1. Käfigmuttern an die gewünschten Stellen des 19“-Rahmens setzen. 2. Gerät in den 19“-Rahmen setzen und verschrauben. Abbildung 29: Beispielhafte Montage des Geräts in einen 19"-Rahmen ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 53 Um das Gerät in einer Schalttafel zu montieren, gehen Sie wie folgt vor: ü Lieferumfang ist vollständig. Abbildung 30: Lieferumfang 1. Ausschnitt in Schalttafel herstellen. Abbildung 31: Ausschnitt in Schalttafel herstellen 2. Käfigmuttern montieren Abbildung 32: Käfigmuttern montieren ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 54 6 Montage 3. Rahmen an Schalttafel befestigen. Abbildung 33: Rahmen an Schalttafel befestigen 4. Gerät in Schalttafeleinbaurahmen schieben und befestigen. Abbildung 34: Gerät befestigen 5. Deckel des Schalttafeleinbaurahmens schließen. Abbildung 35: Deckel schließen ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 55: Einzelkomponenten Auf Einer Hutschiene Montieren
► Nach der Montage mittels Erdungsprüfung sicherstellen, dass die Hut- schiene wirksam mit der Schutzerde verbunden ist. ► Hutschiene mittels Schrauben und Kontaktscheiben oder Zahnscheiben an Schaltschrankrückwand befestigen. Der Abstand der Schrauben darf maximal 10 cm (3,94 in) betragen. Abbildung 36: Hutschiene befestigen ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 56: Busschiene Auf Hutschiene Montieren
WARNUNG! Eine fehlerhafte Verbindung mit der Schutzerde kann im Fehlerfall zu einem elektrischen Schlag führen. Baugruppe am vorgese- hen Platz auf die Hutschiene einhaken, dabei sicherstellen, dass die Bau- gruppe korrekt einrastet. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 57: Gerät Anschließen
Strompfade kurzgeschlossen werden können. Bringen Sie die Trenn- einrichtung eindeutig gekennzeichnet und frei zugänglich in der Nähe der Spannungsversorgung des Geräts an. Dadurch können Sie bei einem De- fekt das Gerät problemlos austauschen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 58: Kabelempfehlung
CAN-Bus geschirmt 0,75 mm² 2000 m (gesamter CAN-Bus) Ethernet RJ45 min. Cat-5, geschirmt 100 m S/FTP Ethernet LWL MC, SW Duplex-LC 2000 m Multimode, OM3, 1310 nm Tabelle 14: Empfehlung für Anschlusskabel *) Leitungskapazität beachten, siehe Hinweis oben. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 59: Hinweise Zum Anschluss Serieller Schnittstellen Rs232 Und Rs485
► Ausschließlich Datenkabel gemäß der nachfolgenden Beschreibung ver- wenden. RS232 (D-SUB 9 polig) Verwenden Sie für den Anschluss des Geräts über die RS232-Schnittstelle (COM2) ein Datenkabel gemäß folgendem Aufbau: Abbildung 39: Datenkabel RS232 (9-polig) ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 60 ▪ Steckergehäuse ist metallisch oder metallisiert ▪ Abschirmung des Kabels ist gemäß einer der beiden nachfolgenden Vari- anten mit dem Stecker verbunden: – Abschirmung ist mit der Zugentlastung verschraubt. – Abschirmung ist mit dem Steckergehäuse verlötet. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 61: Verlegehinweise Für Lichtwellenleiter
Lichtwellenleiterkabels beschädigen können oder später die Umman- telung mechanisch belasten können. ▪ Sehen Sie im Bereich von Verteilerschränken eine ausreichende Kabelre- serve vor. Verlegen Sie die Reserve so, dass das Lichtwellenleiterkabel beim Nachziehen weder geknickt noch verdreht wird. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 62: Abschlusswiderstand Des Can-Busses Montieren
ü Verwenden Sie zum Verdrahten ausschließlich spezifizierte Kabel. Beach- ten Sie die Kabelempfehlung. ► Die Leitungen, die mit dem Gerät verdrahtet werden sollen, gemäß den mitgelieferten Anschlussschaltbildern an die Anlagenperipherie anschlie- ßen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 63: Baugruppe Cpu Verdrahten
6 Montage 6.6.6 Baugruppe CPU verdrahten 1. Die Schnittstelle ETH 2.2 mit einem PC für den Zugriff auf die webbasierte Visualisierung verbinden. Abbildung 43: Verbindung zum PC über Ethernet-Schnittstelle ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 64 6 Montage 2. Die Schnittstelle ETH 1 mit dem Leitsystem (SCADA) gemäß Anschluss- schaltbild verbinden. Abbildung 44: SCADA-Verbindung Beachten Sie die Hinweise zum Anschluss serieller Schnittstellen [►Ab- schnitt 6.6.2, Seite 59]. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 65: Baugruppe Ui Verdrahten
IEC 60947-2 IEC 60269 Bemessungsspannung 400 V (L-L) oder 230 V (L-N) Bemessungsstrom 30 mA...16 A Charakteristik B, C, K oder Z Flink, Mittelträge oder Träge Bemessungsschaltvermö- 50 kA Bei Installation gemäß IEC 61010-2-30 CAT II: 10 kA Tabelle 15: Zulässige Sicherungstypen ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 66 Um die Baugruppe UI zu verdrahten, gehen Sie wie folgt vor: 1. Adern in die entsprechenden Klemmen der Stecker führen und mit Hilfe eines Schraubendrehers befestigen. Abbildung 46: Beispiel: Stecker für Spannungsmessung Abbildung 47: Beispiel: Stecker für Strommessung ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 67: Baugruppe Aio 2/Aio 4/Aio 8 Verdrahten
Fehlerhaft angeschlossene und konfigurierte analoge Eingänge/Ausgänge können zur Beschädigung des Geräts und des Sensors führen. ► Hinweise zum Anschluss analoger Sensoren befolgen. ► Analoge Eingänge und Ausgänge entsprechend der angeschlossenen Sensoren konfigurieren. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 68 Anschluss an der Baugruppe AIO, rechts: Anschluss mittels Reihenklemme) Steckerbelegung Die Baugruppen AIO 2, AIO 4 und AIO 8 verfügen für jeden Kanal (Eingang oder Ausgang) über einen eigenen Steckverbinder. Die Stecker sind wie folgt belegt: Abbildung 50: Steckerbelegung der Baugruppen AIO 2 und AIO 4 ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 69 Zudem müssen Sie die mitgelieferte Brücke an den Pins schließen. 4...20 mA Signalquelle I OUT (+) I/U IN (+) U OUT (+) I/U IN (-) I/U OUT (+) Abbildung 51: Anschlussbeispiel eines 4...20 mA-Sensors ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 70 I/U OUT (+) I/U OUT (+) Abbildung 52: Anschlussbeispiel eines PT100/PT1000-Sensors Analoge Eingänge/Ausgänge verdrahten 1. Adern in die Klemme des Steckers führen und mit Hilfe eines Schrauben- drehers befestigen. Abbildung 53: Adern in den Steckverbinder einführen ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 71: Baugruppe Dio Verdrahten
Abbildung 54: Stecker (analoge Eingänge/Ausgänge) befestigen 6.6.9 Baugruppe DIO verdrahten 1. Adern gemäß mitgeliefertem Anschlussschaltbild in die Klemme des Steckers einführen und mit Hilfe eines Schraubendrehers befestigen. Abbildung 55: Adern einführen ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 72: Baugruppe Mc 2-2/Sw3-3 Verdrahten
Abbildung 56: Stecker befestigen 6.6.10 Baugruppe MC 2-2/SW3-3 verdrahten 1. Das mitgelieferte SFP-Modul in die entsprechende Schnittstelle Ethernet- Schnittstelle gemäß Anschlussschaltbild einschieben und die Spange umklappen. Abbildung 57: SFP-Modul einrasten ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 73 6 Montage 2. Staubstecker des SFP-Moduls entfernen. Abbildung 58: Staubstecker entfernen 3. Lichtwellenleiter in das SFP-Modul einschieben. Abbildung 59: Lichtwellenleiter einschieben ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 74: Spannungsversorgung Anschließen
Der Leitungsschutzschalter muss folgende Eigenschaften aufwei- sen: ▪ Bemessungsstrom: 6...20 A ▪ Auslösecharakteristik: B oder C Leiterquerschnitt Verwenden Sie für den Versorgungsstromkreis einen Leiterquerschnitt ent- sprechend des von Ihnen ausgewählten Leitungsschutzschalters, mindes- tens jedoch 1,5 mm (AWG 15). ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 75: Funktionstüchtigkeit Überprüfen
Prüfen Sie folgende Punkte: ▪ Nachdem Sie das Gerät an das Stromnetz angeschlossen haben, zeigt das Display das MR-Logo und anschließend den Betriebsbildschirm an. ▪ Die LED Spannungsanzeige oben links auf der Frontplatte des Geräts leuchtet. Das Gerät ist fertig montiert und kann konfiguriert werden. Die dazu notwen- digen Schritte werden im nachfolgenden Kapitel beschrieben.
Seite 76: Inbetriebnahme
Schutzverbindung) gemäß IEC 61010-1 durch. Beachten Sie dazu fol- gende Hinweise: ▪ Prüfstrom: 2-facher Bemessungsstrom der Überstromschutzeinrichtung der Versorgungsleitung. ▪ Prüfdauer: 1 Minute je Messpunkt. ▪ Die gemessene Spannung zwischen Messpunkt und Schutzleiter muss kleiner als 10 V sein. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 77 Baugruppe G1 PULS DIMENSION QS3.241 einspeisen und die Span- nung zwischen Messpunkt und Schutzleiter messen. ð Die gemessene Spannung muss über eine Dauer von 1 Minute stets klei- ner als 10 V sein. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 78: Isolationsprüfung Durchführen
OT1205 (MR/N) N, L 2,2 kV AC 2 s 5 s > 10 mA UI 1 N, L 2,2 kV AC 2 s 5 s > 4 mA k, l UI 3 N, L1, L2, L3 2,2 kV AC 2 s 5 s > 4 mA k1, l1, k2, l2, k3, l3 ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 79 Ausführung mit Weitbereichsnetzteil 85...265 VAC/VDC, andernfalls kann das Gerät beschädigt werden. Beachten Sie das Typen- schild. Beispielhafter Aufbau der Isolationsprüfung Abbildung 63: Beispielhafter Aufbau der Isolationsprüfung für ein Gerät in der Ausführung mit OT1205 Weitbereichsnetzteil ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 80: Sprache Einstellen
Menüpunkt Einstellungen > System > Allgemein > Sprache aus- wählen. Abbildung 65: Sprache einstellen 2. Im Listenfeld die gewünschte Sprache auswählen. 3. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu speichern. ð Der Dialog „Gerät neustarten“ erscheint. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 81: Datum Und Uhrzeit Einstellen
Im Auslieferungszustand können Sie sich wie folgt als Administrator anmel- den: ▪ Benutzername: admin ▪ Passwort: admin Um die Parameter mit Hilfe des Inbetriebnahmeassistents einzustellen, ge- hen Sie wie folgt vor: 1. Als Benutzer mit den nötigen Zugriffsrechten anmelden. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 82: Funktionsprüfungen
▪ Benutzername: admin ▪ Passwort: admin Während der Funktionsprüfung, müssen Sie die wichtigsten Parameter ein- stellen. Details zu den aufgeführten Parametern finden Sie im Kapitel Be- trieb [►Abschnitt 8, Seite 90]. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 83: Messwerte Und Status Der Digitalen Eingänge Und Ausgänge Prüfen
Automatikbetrieb auszuwählen. ð Wenn sich die Istspannung außerhalb der Bandbreite befindet, steuert das Gerät nach 20 Sekunden den Laststufenschalter in die ursprüngli- che Betriebsstellung zurück. drücken, um den Handbetrieb auszuwählen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 84: Parallelbetrieb Prüfen
„Verzögerungszeit T1“ [►Seite 154] eingestellt ▪ Der Parameter „Parallellauf aktivieren“ [►Seite 186] ist auf EIN eingestellt ▪ Die gewünschte Parallellaufmethode ist ausgewählt. ▪ Bei allen Geräten ist eine unterschiedliche CAN-Bus-Adresse [►Seite 187] (≠ 0) eingestellt. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 85: Kreisblindstromempfindlichkeit Einstellen
ð Die Statusanzeige im Menü Parallellauf leuchtet blau. ð Die beiden TAPCON® müssen sich innerhalb der Bandbreite befinden. 6. Den Sollwert der beiden TAPCON® auf die aktuell gemessene Spannung einstellen [►Abschnitt 8.10.1, Seite 138]. 7. An einem der beiden Transformatoren den Laststufenschalter eine Stu- fenstellung höher schalten und am zweiten Transformator den Laststufen-...
Seite 86 In diesem Abschnitt wird beschrieben, wie Sie die Funktionsprüfung für die Kreisblindstromblockierung durchführen. ü Kreisblindstromblockiergrenze auf den Wert 20 % einstellen. 1. An einem TAPCON® drücken, um den Handbetrieb auszuwählen. 2. Den zugehörigen Motorantrieb durch die Handsteuerung um die maximal zulässige Stufendifferenz der Betriebsstellungen zwischen den parallel- laufenden Transformatoren höher verstellen (zum Beispiel 1...2 Stufen).
Seite 87: Stufengleichlaufmethode Prüfen
2. Den anderen TAPCON® die Follower-Funktion zuweisen. 3. Die Stufenstellungsanzeigen von Master und Follower verglei- chen. Alle TAPCON® müssen die gleiche Stufenstellung anzeigen. Wenn dies nicht der Fall ist, alle TAPCON® in die gleiche Stufenstellung schal- ten. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 88 ð Nach Ablauf der eingestellten Verzögerungszeit für Parallellauffehler ist am Follower eine Stufendifferenz zum Master vorhanden. 10. Am Follower drücken, um den Automatikbetrieb auszuwählen. ð Es gibt keine Reaktion. Alle Geräte bleiben blockiert. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 89 Handbetrieb auszu- wählen. 12. Am Master und Follower oder drücken, um die Sollstufe manuell einzustellen. ð Die Funktionsprüfungen für die Stufengleichlaufmethode sind durchge- führt. Das Gerät ist fertig montiert und in Betrieb genommen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 90: Betrieb
2. Auf dem PC die automatische Zuweisung der IP-Adresse über DHCP akti- vieren. 3. Die IP-Adresse der Visualisierung http://192.168.165.1, oder bei aktiver SSL-Verschlüsselung https://192.168.165.1, auf dem PC in den Browser eingeben. ð Die Visualisierung wird aufgerufen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 91 2. Auf dem Gerät den Menüpunkt Kommunikation auswählen, um die IP- Adresse des Geräts anzuzeigen. Abbildung 70: Menüpunkt Kommunikation anzeigen 3. Dem PC eine eindeutige IP-Adresse zuweisen, die sich im gleichen Sub- netz wie das Gerät befindet (z. B. 192.0.1.100). ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 92: Allgemein
Gerät die Außenleiterspannung als Messwert für die Spannungsregelung. Transformatorbezeichnung Mit diesem Parameter können Sie zur Identifikation eine Transformatorbe- zeichnung eingeben. Die Transformatorbezeichnung wird im Hauptbild- schirm der Visualisierung angezeigt. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 93: Automatischen Logout Einstellen
Auto-Logout Mit diesem Parameter können Sie die automatische Abmeldung aktivieren. Zeit bis Auto-Logout Mit diesem Parameter können Sie die Zeit einstellen, nach der ein Benutzer bei Inaktivität automatisch abgemeldet wird. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 94: Service-Benutzerzugang Aktivieren/Deaktivieren
Die Parameter für ETH 1 können Sie nur einstellen, wenn das Gerät mit der optionalen Leitsystemanbindung über Ethernet (TCP/IP) ausgestattet ist: ▪ IEC 61850 ▪ IEC 60870-5-104 ▪ Modbus (Modbus-Typ TCP aktiv) ▪ DNP3 (DNP3-Übertragungsart TCP aktiv) ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 95 Geben Sie unbedingt eine gültige Netzwerkmaske ungleich 0.0.0.0 ein, da Sie sonst keine Verbindung zum Gerät herstellen können. Gatewayadresse ETH 1/ETH 2.2 Mit diesem Parameter können Sie die IP-Adresse des Gateways einstellen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 96 ▪ 1.0 ▪ 1.1 ▪ 1.2 >= 1.1 ▪ 1.1 ▪ 1.2 >= 1.2 ▪ 1.2 Tabelle 20: TLS-Version Option ist nur auswählbar, wenn die TLS-Version von der angeschlosse- nen Peripherie unterstützt wird. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 97: Gerätezeit Einstellen
Geben Sie unbedingt eine gültige Zeitserveradresse ungleich 0.0.0.0 ein, da Sie sonst keine Verbindung zum Gerät herstellen können. Synchronisationsintervall Mit diesem Parameter können Sie einstellen, in welchem Intervall das Gerät die Zeit vom Zeitserver abrufen soll. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 98 Tabelle 21: Zeitverschiebung zur UTC (Coordinated Universal Time) Zeit Mit diesem Parameter können Sie das Datum und die Uhrzeit manuell ein- stellen. SNTP-Zeitserver 2 (optional) Mit diesem Parameter können Sie optional die IP-Adresse des zweiten Zeitservers eingeben. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 99: Syslog Konfigurieren
Mit diesem Parameter können Sie das Übertragungsverfahren und das For- mat der Syslog-Meldungen einstellen. Sie können folgende Optionen wäh- len: Standard Transport Meldungsformat RFC 5425 (empfohlen) TLS RFC 5424 RFC 5426 RFC 6587 RFC 3164 RFC 3164 Tabelle 22: Syslog-Standard ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 100 Dazu können Sie die Meldungen jedes Schweregrads aktivieren oder deakti- vieren. Schweregrad Beschreibung System ist unbenutzbar. Emergency Unverzüglicher Handlungsbedarf. Alert Kritischer Zustand Critical Fehlerzustand Error Warnzustand Warning Hinweiszustand Notice Informationszustand Info Debug-Zustand Debug Tabelle 23: Schweregrade ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 101: Bildschirmschoner Einstellen
Lebensdauer des Displays aus. Die Maschinenfabrik Reinhausen emp- fiehlt, den Bildschirmschoner zu aktivieren und eine Wartezeit von 15 Minu- ten einzustellen. Wartezeit Bildschirmschoner Mit diesem Parameter können Sie die Wartezeit des Bildschirmschoners ein- stellen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 102: Scada
8.7.1 IEC 61850 konfigurieren (optional) Wenn Sie das Leitsystemprotokoll IEC 61850 verwenden möchten, müssen Sie die nachfolgenden Parameter einstellen. Beachten Sie zudem den Ab- schnitt Netzwerk konfigurieren [►Abschnitt 8.3, Seite 94]. Abbildung 75: IEC 61850 ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 103: Icd-Datei Herunterladen
Verbindung zwischen dem Gerät und Ihrem PC herstellen. Für einen einwandfreien Download bei den Betriebssystemen Windows Vis- ta/7/8, verwenden Sie den Windows Explorer. 8.7.1.2 CID-/SCD-Datei importieren (optional) Beachten Sie für den Import einer CID-Datei oder SCD-Datei folgende Fest- legungen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 104: Iec 60870-5-101 Konfigurieren (Optional)
1. Den Menüpunkt Einstellungen > Import auswählen. 2. Die gewünschte CID-/SCD-Datei auswählen und importieren. 8.7.2 IEC 60870-5-101 konfigurieren (optional) Wenn Sie das Leitsystemprotokoll IEC 60870-5-101 verwenden möchten, müssen Sie die nachfolgenden Parameter einstellen. Abbildung 76: IEC60870-5-101 ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 105 Mit diesem Parameter können Sie die Link-Adresse einstellen. Anzahl ASDU-Adresse Oktette Mit diesem Parameter können Sie einstellen, wie viele Oktette für die Adres- se der ASDU vorgesehen sind. ASDU-Adresse Mit diesem Parameter können Sie die Adresse der ASDU einstellen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 106 Mit diesem Parameter können Sie einstellen, nach welcher Methode die Op- timierung der ASDU-Typen vorgenommen werden soll. Die Norm erlaubt Optimierungen, um in einem Telegramm mehrere Wertänderungen in einer Sequenz von aufsteigenden Informationsobjektadressen übertragen zu kön- ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 107 Winterzeit [►Seite 98] deaktivieren. Andernfalls ver- wendet das Gerät eine falsche Zeit. Das Leitsystem überträgt die Zeit als UTC. Das Gerät berechnet die lokale Zeit aus der UTC und der einge- stellten Zeitzone [►Seite 98]. Tabelle 26: Bezugszeit ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 108: Iec 60870-5-103 Konfigurieren (Optional)
Sie können folgende Optionen wählen: ▪ RS232 ▪ RS485 Baudrate Mit diesem Parameter können Sie die Baudrate der seriellen Schnittstelle einstellen. Sie können folgende Optionen wählen: ▪ 9600 Baud ▪ 19200 Baud ▪ 38400 Baud ▪ 57600 Baud ▪ 115200 Baud ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 109 1 aus der Warteschlange des Slaves abholen. Alternativ Das Gerät setzt das DFC-Bit in einer Antwort, wenn ein zweiter Befehl empfangen wird, ohne dass der Master zuvor eine Abfrage für Daten Klasse 1 gesendet hat. Tabelle 27: DFC-Kompatibilität ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 110: Iec 60870-5-104 Konfigurieren (Optional)
Abbildung 78: IEC60870-5-104 1. Den Menüpunkt Einstellungen > Parameter > System > IEC 60870-5-104 auswählen. 2. Den gewünschten Parameter auswählen. 3. Parameter einstellen. 4. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu speichern. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 111 Winterzeit [►Seite 98] deaktivieren. Andernfalls ver- wendet das Gerät eine falsche Zeit. Das Leitsystem überträgt die Zeit als UTC. Das Gerät berechnet die lokale Zeit aus der UTC und der einge- stellten Zeitzone [►Seite 98]. Tabelle 30: Bezugszeit ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 112: Modbus Konfigurieren (Optional)
Modbus-Adresse Mit diesem Parameter können Sie die Modbus-Adresse einstellen. TCP-Port Mit diesem Parameter können Sie den TCP-Port einstellen. Maximale TCP-Verbindungen Mit diesem Parameter können Sie die maximale Anzahl an TCP-Verbindun- gen einstellen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 113 Mit diesem Parameter können Sie die Parität einstellen. Sie können folgen- de Optionen wählen: ▪ Keine ▪ Gerade ▪ Ungerade Anzahl Stoppbits Mit diesem Parameter können Sie die Anzahl der Stoppbits einstellen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 114: Dnp3 Konfigurieren (Optional)
TCP-Port Mit diesem Parameter können Sie den TCP-Port einstellen. Serielle Schnittstelle Mit diesem Parameter können Sie die serielle Schnittstelle zur Datenübertra- gung auswählen. Sie können folgende Optionen wählen: ▪ RS232 ▪ RS485 ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 115 8.7.6.7 Zeitüberschreitung Mit diesem Parameter können Sie die Zeitüberschreitung für spontane Mel- dungen einstellen. 8.7.6.8 Zeitüberschreitung für Antwortbestätigung Mit diesem Parameter können Sie die Zeitüberschreitung für Antwortbestäti- gungen bei spontanen Meldungen einstellen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 116: Goose Konfigurieren (Optional)
LLN0 angelegt werden. ▪ GSE-Elemente, für die Konfiguration der GOOSE-Nachricht, können unter ConnectedAP angelegt werden. ▪ Die maximale Anzahl der Datenpunkte pro GOOSE-Nachricht ist im Priva- te Element type="MR-MAX-GOOSE-PUBLISH-FCDA" definiert. Sie kön- nen diesen Wert nicht anpassen. ® TAPCON...
Seite 117 ▪ Die maximale Anzahl der benutzbaren GSEControl-Elemente ist im TEM- PLATE.icd unter Services GOOSE definiert. Sie können diesen Wert nicht anpassen. ▪ Die kürzeste Wiederholrate ist im Private Element type="MR-MINTIME- GOOSE" definiert. Sie können diesen Wert nicht anpassen. Beispiel: Konfiguration Um das Gerät als GOOSE-Publisher zu konfigurieren, müssen Sie die Vi-...
Seite 118 7. Nach erfolgreichem Import das Gerät neustarten. ð Das System startet neu und überprüft die Konfiguration. Bei fehlerhafter Konfiguration erscheint eine Fehlermeldung und das Gerät setzt die Konfi- guration auf den Auslieferungszustand zurück. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 119: Goose-Subscriber Konfigurieren
DataSet dürfen Datenobjekte (DO) oder Datenattribute (DA) enthalten sein. Die maximale Anzahl der benutzbaren Datenpunkte pro GOOSE-Nach- richt ist im Private Element type="MR-MAX-GOOSE-SUBSCRIBER-FCDA" definiert. Sie können diesen Wert nicht anpassen. Sie können nur Datenpunkte mit bType BOOLEAN (true | false) und Dbpos (intermediate-state | off | on | bad-state) verwenden.
Seite 120 Abbildung 84: Übersicht der verfügbaren Funktionen des Geräts 2. Die gewünschte Funktion auswählen. 3. Das gewünschte IED, den AccessPoint, das LDevice und den GSECon- trol auswählen. 4. Den gewünschten Datenpunkt auswählen. Abbildung 85: Datenpunkt auswählen ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 121: Datenpunkte Konfigurieren (Optional)
▪ 00001: Gruppe 1 ▪ 01000: Gruppe 4 ▪ 01001: Gruppe1 und Gruppe 4 INTG Der Wert gibt an, ob der Datenpunkt bei einer Generalab- 0, 1 frage enthalten sein soll (1) oder nicht (0). ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 122 1. Den Menüpunkt Einstellungen > Datenpunktkonfiguration auswählen. 2. Die Datenpunkte wie gewünscht anpassen. 3. Die Schaltfläche Übernehmen auswählen, um die geänderte Datenpunkt- liste zu übernehmen. 4. Das Gerät neustarten, damit die geänderte Datenpunktliste aktiv wird. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 123 ▪ Wenn Sie keinen Wert eingeben, übernimmt das Gerät den über Geräteparameter festgelegten Schwellwert. Falls kein Geräteparameter für den Schwellwert vor- handen ist, dann ist ebenfalls kein Schwellwert aktiv. Tabelle 34: IEC 60870-5-103-Datenpunkte konfigurieren ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 124 ▪ 00001: Gruppe 1 ▪ 01000: Gruppe 4 ▪ 01001: Gruppe1 und Gruppe 4 INTG Der Wert gibt an, ob der Datenpunkt bei einer Generalab- 0, 1 frage enthalten sein soll (1) oder nicht (0). ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 125 1. Den Menüpunkt Einstellungen > Datenpunktkonfiguration auswählen. 2. Die Datenpunkte wie gewünscht anpassen. 3. Die Schaltfläche Übernehmen auswählen, um die geänderte Datenpunkt- liste zu übernehmen. 4. Das Gerät neustarten, damit die geänderte Datenpunktliste aktiv wird. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 126: Modbus-Datenpunkte Konfigurieren
1. Den Menüpunkt Einstellungen > Datenpunktkonfiguration auswählen. 2. Die Datenpunkte wie gewünscht anpassen. 3. Die Schaltfläche Übernehmen auswählen, um die geänderte Datenpunkt- liste zu übernehmen. 4. Das Gerät neustarten, damit die geänderte Datenpunktliste aktiv wird. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 127: Dnp3-Datenpunkte Konfigurieren
0...6 Sie abhängig der Objektgruppe folgende Variation festle- gen: ▪ BI: 1, 2, 3 ▪ BO: kein Wert ▪ AI: 2, 4 ▪ AO: kein Wert ▪ CT: 1, 2, 5, 6 ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 128: Datenpunktkonfiguration Auf Werkseinstellungen Zurücksetzen
8.7.8.6 Datenpunktkonfiguration auf Werkseinstellungen zurücksetzen Wenn Sie die Datenpunktkonfiguration auf Werkseinstellungen zurücksetzen wollen, gehen Sie wie folgt vor: 1. Den Menüpunkt Einstellungen > Datenpunktkonfiguration auswählen. 2. Die Schaltfläche Zurücksetzen auswählen. ð Die Meldung Zurücksetzen erscheint. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 129: Datenpunktkonfiguration Exportieren Und Importieren
Leitsystemmeldungen verknüpfen. Zusätzlich können Sie alle weite- ren Ereignismeldungen (z. B. Unterspannung U<) mit digitalen Ausgängen und Leitsystemmeldungen verknüpfen. Dazu stehen Ihnen jeweils entspre- chende Parameter zur Verfügung, bei denen Sie die zugehörige Ereignis- nummer eingeben müssen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 130: Funktionen Verknüpfen
2. Den gewünschten Parameter auswählen. 3. Die gewünschte Ereignisnummer eingeben. 4. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu speichern. Parallellaufmethode Master Ist das zugeordnete Ereignis aktiv, aktiviert das Gerät die Parallellaufmetho- de Master. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 131 Ist das zugeordnete Ereignis aktiv, aktiviert das Gerät den Sollwert 2. Sollwert 3 aktivieren Ist das zugeordnete Ereignis aktiv, aktiviert das Gerät den Sollwert 3. Sollwert 4 aktivieren Ist das zugeordnete Ereignis aktiv, aktiviert das Gerät den Sollwert 4. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 132: Digitale Ausgänge Verknüpfen
Abbildung 92: Digitale Ausgänge verknüpfen ü Die gewünschte Ereignisnummer ist bekannt [►Abschnitt 8.25, Seite 229]. 1. Den Menüpunkt Einstellungen > Parameter > System > Ausgänge ver- knüpfen auswählen. 2. Den gewünschten Parameter auswählen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 133: Leitsystemmeldungen Verknüpfen
DA-Befehl verknüpfen. Abbildung 93: SCADA-Meldungen verknüpfen ü Die gewünschte Ereignisnummer ist bekannt. 1. Den Menüpunkt Einstellungen > Parameter > System > Meldungen verknüpfen auswählen. 2. Den gewünschten Parameter auswählen. 3. Die gewünschte Ereignisnummer eingeben. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 134: Ansteuerung Des Motorantriebs
Sie den Schaltimpuls des Geräts an die Anforderungen der Steuerung des Motorantriebs anpassen. 1. Den Menüpunkt Einstellungen > Parameter > Motorantrieb > Motoran- steuerung auswählen. 2. Den gewünschten Parameter auswählen. 3. Parameter einstellen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 135 Wird das Gerät in diesem Fall als Follower im Parallellauf betrieben, dann gibt der TAPCON® den Schaltimpuls so lange ab, bis eine der nachfolgen- den Voraussetzungen erfüllt ist: ▪ Eingestellte Motorlaufzeit erreicht ▪ Das Signal Motor läuft wechselt vom Zustand 1 auf 0 ▪...
Seite 136: Motorlaufzeitüberwachung Einstellen
1. Ereignis Motorlaufzeit überschritten. 2. Impulssignal über Ausgangsrelais Motorschutzschalter auslösen Beachten Sie, dass Motorantriebe mit Durchlaufstellungen oder Motoran- triebe ohne Schrittschaltverhalten unter Umständen länger laufen. Stellen Sie in diesem Fall eine größere Motorlaufzeit ein. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 137: Schaltrichtung Einstellen
Spannung zu reduzieren. Tabelle 39: Verhalten Schaltrichtungsüberwachung Mit diesem Parameter können Sie die Schaltrichtungsüberwachung einstel- len. Diese Funktion überwacht, ob eine Stufenschaltung in die falsche Rich- tung durchgeführt wurde (z. B. aufgrund eines Verdrahtungsfehlers). ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 138: Regelung
3. Den gewünschten Parameter einstellen. 4. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu speichern. 8.10.1 Sollwert einstellen Gemäß Bestellung ist das Gerät mit einer der folgenden Varianten zur Soll- werteinstellung ausgestattet. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 139 1. Den Menüpunkt Einstellungen > Parameter > Netz > Regelung > Soll- wert auswählen auswählen. 2. In der Liste den gewünschten Sollwert auswählen. 3. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu speichern. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 140 1. Den Menüpunkt Einstellungen > Parameter > Netz > Regelung > Soll- wert auswählen auswählen. 2. In der Liste den gewünschten Sollwert auswählen. 3. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu speichern. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 141: Analoge Sollwertvorgabe
Mit diesem Parameter können Sie den Sollwert einstellen, der dem maxima- len Pegel des Analogsignals entspricht (z. B. 20 mA bei 4...20 mA-Signal). 1. Den Menüpunkt Einstellungen > Parameter > Regelung > Sollwertvor- gabe max. auswählen. 2. Sollwert eingeben. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 142 3. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu speichern. Sollwertschrittweite einstellen Um die Sollwertschrittweite einzustellen, gehen Sie wie folgt vor: 1. Den Menüpunkt Einstellungen > Parameter > Regelung > Sollwert- schrittweite auswählen. 2. Sollwertschrittweite eingeben. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 143: Wirkleistungsabhängige Anpassung Des Spannungssollwerts
Sehen Sie dazu auch 2 Remote-Verhalten [► 93] 8.10.1.6 Wirkleistungsabhängige Anpassung des Spannungssollwerts Die Funktion TAPCON® Dynamic Setpoint Control (TDSC) dient dazu, den Spannungssollwert abhängig von der gemessenen Wirkleisung anzupassen. Dadurch können Sie einen Spannungsabfall bei erhöhter Last oder eine Spannungserhöhung durch dezentrale Einspeisung ausgleichen.
Seite 144 Parameter P meas unterschreitet, wird der Wert U als Sollwert übernommen. Verhalten bei einer gemessenen Wirkleistung P = 0 MW: meas Wenn die gemessene Wirkleistung P = 0 beträgt, wird der eingestellte meas Parameter U übernommen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 145 Um TDSC mittels Parameter zu aktivieren/deaktivieren, gehen Sie wie folgt vor: 1. Den Menüpunkt Einstellungen > Parameter > Regelung > TDSC akti- vieren auswählen. 2. Die gewünschte Option auswählen. 3. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu speichern. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 146 8.10.1.7 Wirkleistungsabhängige Anpassung des Spannungssollwerts mit 3 verschiedenen Sollwerten Die Funktion TAPCON® Dynamic Setpoint Control (TDSC) dient dazu, den Spannungssollwert abhängig von der gemessenen Wirkleisung anzupassen. Dadurch können Sie einen Spannungsabfall bei erhöhter Last oder eine Spannungserhöhung durch dezentrale Einspeisung ausgleichen.
Seite 147 Tabelle 41: Einzustellende Parameter für eine wirkleistungsabhängige Anpassung des Spannungssollwerts Abbildung 99: Wirkleistungsabhängige Anpassung des Spannungssollwerts Sollwert Minimaler Sollwert Gemessene Wirkleistung Maximaler Sollwert meas Wirkleistung bei minimalen Eingestellter Sollwert bei einer Sollwert gemessenen Wirkleistung = 0 Wirkleistung bei maximalen Sollwert ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 148 × P meas Um die wirkleistungsabhängige Anpassung des Spannungssollwerts zu akti- vieren, müssen Sie folgende Parameter einstellen: Sie müssen die Parameter jeweils für die Wicklung 1 (W1) und die Wicklung 2 (W2) einstellen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 149 Wirkleistung 0 beträgt. 1. Den Menüpunkt Einstellungen > Parameter > Regelung > TDSC U0 auswählen. 2. Sollwert bei Wirkleistung 0 eingeben. 3. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu speichern. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 150: Sollwertvorgabe Über Bcd
Sollwertvorgabe über BCD deaktiviert, dann verwendet das Gerät den eingestellten Sollwert 1. Sollwert BCD-Eingang 49 V 50 V 51 V 52 V 53 V 54 V 55 V 56 V 57 V 58 V 59 V 60 V ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 151 80 V 81 V 82 V 83 V 84 V 85 V 86 V 87 V 88 V 89 V 90 V 91 V 92 V 93 V 94 V 95 V ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 152 115 V 116 V 117 V 118 V 119 V 120 V 121 V 122 V 123 V 124 V 125 V 126 V 127 V 128 V 129 V 130 V ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 153 Sie, dass eine große Bandbreite zu einer großen Regelabweichung führt. Die Bandbreite muss immer größer sein, als folgender Wert: n - 1 ± B ≥ 0,6× × 100 % Stufenspannung der Stufenstellung n-1 Stufenspannung der Stufenstellung n Nennspannung ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 154 Stufenspannung in Stufenstellung 5 U = 11000 V Step5 Verzögerungszeit T1 Die Verzögerungszeit T1 verzögert das Absetzen eines Schaltbefehls für einen definierten Zeitraum. Dadurch werden unnötige Schaltvorgänge ver- mieden, wenn der Bereich der Bandbreite kurzzeitig verlassen wird. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 155 T1 noch außerhalb der laufen. Bandbreite. Schaltvorgang wird eingeleitet. Zeitverhalten T1 Mit diesem Parameter können Sie das Zeitverhalten der Verzögerungszeit T1 einstellen. Sie können folgende Optionen wählen: ▪ Lineares Zeitverhalten ▪ Integrales Zeitverhalten ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 156 Regelabweichung zu korrigieren. Der erste Aus- gangsimpuls erfolgt nach der eingestellten Verzögerungszeit T1. Nach Ab- lauf der eingestellten Schaltverzögerung T2 erfolgen weitere Impulse um die bestehende Regelabweichung zu korrigieren. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 157 : Messspannung Soll 3 - B %: Untere Grenze 6 B%: Bereich der Bandbreite ist außerhalb der Bandbreite. B Verzögerungszeit T1 abgelaufen. Verzögerungszeit T1 beginnt abzu- Schaltvorgang ausgelöst. laufen. C Verzögerungszeit T2 abgelaufen. Schaltvorgang ausgelölst. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 158: Wicklungsauswahl
Sie folgende Parameter einstellen: ▪ Modus autom. Wicklungsauswahl ▪ Umschaltverz. Scheinstrom ▪ Umschaltverz. Spannung ▪ W1: U> Umschaltgrenze ▪ W2: U> Umschaltgrenze ▪ W1: U< Umschaltgrenze ▪ W2: U< Umschaltgrenze Abbildung 103: Dreiwickler ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 159 Wicklungen erfolgt nach Ablauf der eingestellten Verzögerungs- zeit. Wenn Sie die Option Spannung auswählen, regelt der TAPCON® die Wick- lung, bei der die gemessene Spannung eine der beiden Umschaltgrenzen (U<, U>) überschreitet. Die Umschaltung zwischen den Wicklungen erfolgt nach Ablauf der eingestellten Verzögerungszeit.
Seite 160: Wicklung Manuell Auswählen (Optional)
Mit diesem Parameter können Sie die Umschaltverzögerung für die automa- tische Wicklungsauswahl über die gemessen Spannung einstellen. Wird ei- ne Umschaltgrenze überschritten, regelt der TAPCON® nach Ablauf der Verzögerungszeit die entsprechende Wicklung. Um die Umschaltverzögerung für die Wicklungsauswahl über die gemesse- ne Spannung einzustellen, gehen Sie wie folgt vor: 1.
Seite 161: Überwachung Der Nicht Geregelten Wicklung Einstellen
3. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu speichern. 8.12 Wandlerdaten Die Übersetzungsverhältnisse und die Messanordnung der in der Anlage eingesetzten Spannungswandler und Stromwandler können Sie mit den nachfolgenden Parametern einstellen. Das Gerät verwendet diese Informa- ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 162: Wandlerdaten Einstellen
4. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu speichern. 8.12.2 Schaltungsbeispiele für Spannungswandler und Stromwandler Nachfolgend finden Sie verschiedene Beispiele für Schaltungen von Span- nungswandlern und Stromwandlern und die dazugehörigen Einstellungen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 163 1 Ph Strangstrom Phasenwinkelkorrektur 0° Tabelle 44: Schaltung 1-A Schaltung 1-B ▪ Der Spannungswandler VT ist an den Außenleitern L1 und Neutralleiter angeschlossen. ▪ Der Stromwandler CT ist in den Außenleiter L1 eingeschleift. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 164 (I + I ) / √3. Wenn Sie diese Schaltung verwenden, dann stellen Sie das Gerät wie folgt ein: Parameter Option Spannungswandlerschaltung 3 Ph Differenzspannung Stromwandlerschaltung 3 Ph Summenstrom Phasenwinkelkorrektur 0° Tabelle 46: Schaltung 1-C ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 165 3 Ph Strangstrom Phasenwinkelkorrektur 90° Tabelle 47: Schaltung 1-D Schaltung 1-E ▪ Der Spannungswandler VT ist an den Außenleitern L1 und L2 ange- schlossen. ▪ Der Stromwandler CT ist in den Außenleiter L2 eingeschleift. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 166 ▪ Der Spannungsabfall an einem Außenleiter wird durch den Strom I stimmt. Wenn Sie diese Schaltung verwenden, dann stellen Sie das Gerät wie folgt ein: Parameter Option Spannungswandlerschaltung 3 Ph Differenzspannung Stromwandlerschaltung 3 Ph Strangstrom Phasenwinkelkorrektur -30° Tabelle 49: Schaltung 1-F ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 167 Option Spannungswandlerschaltung Stromwandlerschaltung Phasenwinkelkorrektur 0° UI-Messkanäle 3-phasige Messung (Kanal 1, 2, 3) Messmodus Phase-Phase Tabelle 50: Schaltung 3-A Schaltung 3-B ▪ Dreiphasige Messung. ▪ Die Spannungswandler sind zwischen Phase und Neutralleiter ange- schlossen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 168 ▪ Der Stromwandler ist an der Phase L1 angeschlossen. Wenn Sie diese Schaltung verwenden, dann stellen Sie das Gerät wie folgt ein: Parameter Option Spannungswandlerschaltung Stromwandlerschaltung Phasenwinkelkorrektur -30° UI-Messkanäle 3-ph. Spannung, 1-ph. Strom Messmodus Phase-Phase Tabelle 52: Schaltung 3-C ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 169 Tabelle 53: Schaltung 3-D Schaltung 3-E ▪ Dreiphasige Spannungsmessung, einphasige Strommessung. ▪ Die Spannungswandler sind zwischen den Phasen angeschlossen. ▪ Der Stromwandler ist an der Phase L3 angeschlossen. Parameter Option Spannungswandlerschaltung Stromwandlerschaltung Phasenwinkelkorrektur 90° ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 170 ▪ Der Stromwandler ist an der Phase L1 angeschlossen. Parameter Option Spannungswandlerschaltung 3 Ph Strangspannung Stromwandlerschaltung 3 Ph Strangstrom Phasenwinkelkorrektur 0° UI-Messkanäle 3-ph. Spannung, 1-ph Strom Messmodus Phase-Neutral Tabelle 55: Schaltung 3-F Schaltung 3-G ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 171: Messung
Messmodus Phase-Neutral Tabelle 57: Schaltung 3-H 8.13 Messung Mit den nachfolgenden Parametern können Sie die Messung von Strom und Spannung konfigurieren. 1. Den Menüpunkt Einstellungen > Parameter > Netz > Messung auswäh- len. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 172: Ui-Messkanäle
▪ Mittelwertregelung: Die automatische Spannungsregelung erfolgt auf den Mittelwert der 3 Phasen. Ebenso erfolgen die Überwachung der Grenz- werte, die Leitungskompensation und der Parallellauf nach der Methode Kreisblindstromminimierung auf den Mittelwert der 3 Phasen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 173: Anzeige Leistungsfaktor Negativ
Tabelle 59: Anzeige des Leistungsfaktors einstellen 8.14 Ansteuerung des Motorantriebs Mit den nachfolgenden Parametern können Sie die Ansteuerung des Moto- rantriebs konfigurieren. Sie können Folgendes einstellen: ▪ Schaltimpuls ▪ Motorlaufzeit ▪ Schaltrichtung Abbildung 105: Motoransteuerung ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 174: Schaltimpuls Zur Ansteuerung Des Motorantriebs Einstellen
Wird das Gerät in diesem Fall als Follower im Parallellauf betrieben, dann gibt der TAPCON® den Schaltimpuls so lange ab, bis eine der nachfolgen- den Voraussetzungen erfüllt ist: ▪ Eingestellte Motorlaufzeit erreicht ▪ Das Signal Motor läuft wechselt vom Zustand 1 auf 0 ▪...
Seite 175: Motorlaufzeitüberwachung Einstellen
1. Ereignis Motorlaufzeit überschritten. 2. Impulssignal über Ausgangsrelais Motorschutzschalter auslösen Beachten Sie, dass Motorantriebe mit Durchlaufstellungen oder Motoran- triebe ohne Schrittschaltverhalten unter Umständen länger laufen. Stellen Sie in diesem Fall eine größere Motorlaufzeit ein. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 176: Schaltrichtung Einstellen
Spannung zu reduzieren. Tabelle 60: Verhalten Schaltrichtungsüberwachung Mit diesem Parameter können Sie die Schaltrichtungsüberwachung einstel- len. Diese Funktion überwacht, ob eine Stufenschaltung in die falsche Rich- tung durchgeführt wurde (z. B. aufgrund eines Verdrahtungsfehlers). ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 177: Leitungskompensation
Hierfür sind die genauen Leitungsdaten erforderlich. Nachdem Sie alle Lei- tungsdaten eingegeben haben, berechnet das Gerät automatisch den ohm- schen und induktiven Spannungsabfall und berücksichtigt diese bei der au- tomatischen Spannungsregelung. Abbildung 107: Ersatzschaltung der R-X-Kompensation ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 178 1. Den Menüpunkt Einstellungen > Parameter > Netz > Kompensation auswählen. 2. Den gewünschten Parameter auswählen. 3. Den gewünschten Parameter einstellen. 4. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu speichern. Kompensationsmethode Mit diesem Parameter können Sie die Kompensationsmethode einstellen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 179: Z-Kompensation
Um die Spannung beim Verbraucher konstant zu halten, können Sie mittels Z-Kompensation eine stromabhängige Spannungserhöhung aktivieren. Sie können zudem einen Grenzwert definieren, um zu hohe Spannungen am Transformator zu vermeiden. Abbildung 110: Z-Kompensation ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 180 1. Den Menüpunkt Einstellungen > Parameter > Netz > Kompensation auswählen. 2. Den gewünschten Parameter auswählen. 3. Den gewünschten Parameter einstellen. 4. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu speichern. Kompensationsmethode Mit diesem Parameter können Sie die Kompensationsmethode einstellen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 181: Stufenstellungserfassung
Gerät übertragen werden. Es sind keine weiteren Einstellungen erfor- derlich. 8.16.2 Analoge Stufenstellungserfassung 8.16.2.1 Eingeprägter Strom (0/4…20 mA) oder Spannung (0...10 V) Für die analoge Stufenstellungserfassung müssen Sie einstellen, welche Stufenstellungen dem minimalen Analogsignal und dem maximalen Analog- signal entsprechen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 182 Um die Stufenstellung unten einzustellen, gehen Sie wie folgt vor: 1. Den Menüpunkt Einstellungen > Analoge Stufenstellungserfassung > Pos. bei min. Analogsignal auswählen. 2. Die Stufenstellung einstellen. 3. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu speichern ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 183 7. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu speichern. 8. Die Schaltfläche Start auswählen. ð Der Assistent zur Kalibrierung wird gestartet. 9. Die Schaltfläche Weiter auswählen. 10. Schritt 1: Laststufenschalter manuell in die höchste Stufenstellung schal- ten. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 184: Parallellauf (Optional)
Transformatoren < 10 % ▪ Gleiche Schaltgruppenanzahl ▪ Bei Parallelauf mit CAN-Kommunikation: Bei allen parallellaufenden Gerä- ten müssen Stromwandler mit gleichen Anschlusswerten verwendet wer- 8.17.1 Parallellaufmethoden Sie können den Parallellauf mit verschiedenen Parallellaufmethoden durch- führen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 185 Bestimmung anhand der CAN-Bus-Adresse einstellen. Für die Parallellaufmethode Stufengleichlauf müssen Sie folgende Parame- ter einstellen: Parameter Auto Master Follower Parallellauf aktivieren Parallellaufmethode Auto. Stufen- Master Follower gleichlauf CAN-Bus-Adresse ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 186: Parallellauf Konfigurieren
2. Den gewünschten Parameter auswählen. 3. Den gewünschten Parameter einstellen. 4. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu speichern. Parallellauf aktivieren Mit diesem Parameter können Sie den Parallellauf aktivieren oder deaktivie- ren. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 187: Parallellaufmethode (Stufengleichlauf) Einstellen
Automatische Zuweisung von Master oder Follower. Wenn kein Master erkannt wird, wird automatisch der TAPCON® mit der niedrigsten CAN-Bus-Adresse zum Master bestimmt. Alle anderen TAPCON® werden zum Follower bestimmt. Tabelle 62: Stufengleichlauf einstellen Um den Stufengleichlauf einzustellen, gehen Sie wie folgt vor: 1.
Seite 188: Retrofit Tapcon® 2Xx
Laufzeiten der am Paral- lellauf beteiligten Motorantriebe keine kurzzeitige Störmeldung zu erhalten. 8.17.3 Retrofit TAPCON® 2xx Mit der Funktion Retrofit TAPCON® 2xx können Sie das Gerät im Parallel- lauf mit Bestandsgeräten betreiben. Der Parallellauf mit folgenden Bestands- geräten wird unterstützt: ▪...
Seite 189: Parallellauferkennung Über Gruppeneingänge (Optional)
Wenn Sie mehrere Geräte im Parallellauf mit Bestandsgeräten betreiben wollen, müssen Sie bei jedem Gerät die Funktion Retrofit TAPCON® 2xx ak- tivieren. Abbildung 116: Parallellauf von 2 Geräten mit einem TAPCON® 2xx. Bei beiden Geräten muss die Funktion Retrofit TAPCON® 2xx aktiv sein. Abbildung 117: Retrofit TAPCON® 2xx 1.
Seite 190: Überwachungsfunktionen
Für die Überwachung der aktuellen Ausgangsspannnung des Transforma- tors können Sie 4 Grenzwerte einstellen: ▪ Unterspannung U<<: Untere Grenze 2 ▪ Unterspannung U<: Untere Grenze 1 ▪ Überspannung U>: Obere Grenze 1 ▪ Überspannung U>>: Obere Grenze 2 ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 191 Zu jedem Grenzwert können Sie folgende Parameter einstellen: ▪ Grenzwert relativ/absolut ▪ Grenzwert [V]: absoluter Grenzwert ▪ Grenzwert [%]: Grenzwert relativ zum Spannungssollwert ▪ Grenzwert Hysterese ▪ Grenzwert Verzögerungszeit ▪ Grenzwert Verhalten ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 192 Mit diesem Parameter können Sie den Grenzwert relativ zum Spannungs- sollwert einstellen. Hysterese Mit diesem Parameter können Sie die Hysterese einstellen. Falls der Mess- wert um einen Schwellwert pendelt, können Sie so unnötig generierte Mel- dungen vermeiden. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 193: Stromüberwachung
Für die Überwachung des aktuellen Laststroms des Transformators können Sie 4 Grenzwerte einstellen: ▪ I<<: Untere Grenze 2 ▪ I<: Untere Grenze 1 ▪ I>: Obere Grenze 1 ▪ I>>: Obere Grenze 2 ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 194 ▪ Grenzwert [%]: Grenzwert relativ zum Stromwandlernennstrom. Bei Strommessung über analogen Eingang (AIO) bezieht sich der Wert auf den maximalen Wert des analogen Eingangs (z. B. 100 % = 20 mA). ▪ Grenzwert Hysterese ▪ Grenzwert Verzögerungszeit ▪ Grenzwert Verhalten ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 195 Wert auf den maximalen Wert des analogen Eingangs (z. B. 100 % = 20 mA). Hysterese Mit diesem Parameter können Sie die Hysterese einstellen. Falls der Mess- wert um einen Schwellwert pendelt, können Sie so unnötig generierte Mel- dungen vermeiden. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 196: Leistungsüberwachung
Blindleistung Q<< Q< Q> Q>> Leistungsfaktor (Betrag) |cos φ|<< |cos φ|< Tabelle 66: Grenzwerte für die Leistungsüberwachung Zu jedem Grenzwert können Sie folgende Parameter einstellen: ▪ Grenzwert: absoluter Grenzwert ▪ Grenzwert Hysterese ▪ Grenzwert Verzögerungszeit ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 197 Mit diesem Parameter können Sie die Hysterese einstellen. Falls der Mess- wert um einen Schwellwert pendelt, können Sie so unnötig generierte Mel- dungen vermeiden. Verzögerungszeit Mit diesem Parameter können Sie die Verzögerungszeit einstellen, um das Absetzen der Ereignismeldung zu verzögern. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 198: Leistungsflussüberwachung
Mit diesem Parameter können Sie die Hysterese einstellen. Falls der Mess- wert um einen Schwellwert pendelt, können Sie so unnötig generierte Mel- dungen vermeiden. Verzögerungszeit Mit diesem Parameter können Sie die Verzögerungszeit einstellen, um das Absetzen der Ereignismeldung zu verzögern. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 199: Stufenstellungsüberwachung (Optional)
Tabelle 67: Verhalten bei Leistungsflussumkehr 8.18.5 Stufenstellungsüberwachung (optional) Für die Stufenstellungsüberwachung können Sie 2 Grenzwerte einstellen: ▪ Pos< ▪ Pos> Zu jedem Grenzwert können Sie folgende Parameter einstellen. ▪ Grenzwert Verzögerungszeit ▪ Grenzwert Verhalten ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 200 Richtung einer höheren Stufenstellung (Stufe+) durchführen. Auto-Blockierung Die automatische Regelung führt keine Stufenschaltung in Rich- Stufe- tung einer niedrigeren Stufenstellung (Stufe-) durch. Sie können im Handbetrieb weiterhin eine Stufenschaltung in Richtung einer niedrigeren Stufenstellung (Stufe-) durchführen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 201: Bandbreitenüberwachung
Wenn die eingestellte Bandbreite [►Seite 153] unterschritten oder über- schritten ist, wird nach Ablauf der eingestellten Verzögerungszeit für die Funktionsüberwachung das Ereignis Funktionsüberwachung angezeigt. Das Ereignis wird automatisch quittiert, sobald der Messwert wieder in die einge- stellte Bandbreite zurückkehrt. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 202 Verhalten Die Funktionsüberwachung ist deaktiviert. Nur Auto Die Funktionsüberwachung ist nur in der Betriebsart AVR AUTO aktiv. Auto und Hand Der Funktionsüberwachung ist in den Betriebsarten AVR AUTO und AVR MANUAL aktiv Tabelle 68: Funktionsüberwachung aktivieren ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 203: Phasensymmetrieüberwachung
Mit diesem Parameter können Sie einen Grenzwert für die Spannungsdiffe- renz in V (bezogen auf den Sekundärwert des Spannungswandlers) oder in kV (bezogen auf den Primärwert des Spannungswandlers) oder die Phasen- winkeldifferenz eingeben. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 204: Schaltintervallüberwachung
Schaltungen innerhalb eines definierten Zeit- intervalls einstellen. Sie können folgende Schaltungen überwachen lassen: ▪ Gesamtschaltungen: Summe der Höherschaltungen und Tieferschaltun- ▪ Tieferschaltungen: Summe der Tieferschaltungen ▪ Höherschaltungen: Summe der Höherschaltungen ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 205 Mit diesem Parameter können Sie das Zeitintervall einstellen, in dem die ma- ximale Anzahl der Schaltungen nicht überschritten werden darf. Ereignisdauer Mit diesem Parameter können Sie einstellen, wie lange das Gerät mit dem eingestellten Verhalten reagieren soll. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 206 – Bei einer Höherschaltung wird der interne Zähler der aufeinanderfol- genden Tieferschaltungen zurückgesetzt. – Bei einer Tieferschaltung wird der interne Zähler der aufeinanderfolgen- den Höherschaltungen zurückgesetzt. ▪ Aus: Der interne Zähler wird durch zwischenzeitliche Höherschaltungen oder Tieferschaltungen nicht zurückgesetzt. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 207: Zielstufenlauf
▪ Die eingestellte Schaltung des Stromwandlers und des Spannungswand- lers wird berücksichtigt und eine entsprechende Phasenverschiebung be- rücksichtigt. ▪ Die Baugruppen UI arbeiten im Erzeugerzählpfeilsystem . Das Gerät zeigt die Messwerte im Verbraucherzählpfeilsystem an. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 208: Messwertrekorder Anzeigen (Optional)
8 Betrieb Sie können die Messwertanzeige auf Erzeugerzählpfeilsystem umstellen, indem Sie den Parameter Retrofit TAPCON® 2xx [►Abschnitt 8.17.3, Seite 188] aktivieren. Folgende Messwerte werden angezeigt: ▪ Spannung ▪ Strom ▪ Leistungsfaktor (cos φ) ▪ Frequenz ▪ Blindleistung ▪ Wirkleistung ▪ Scheinleistung Abbildung 129: Messwerte...
Seite 209 Wicklung 2: Scheinleistung L1 (Mittelwert) W2: S_m L2 Wicklung 2: Scheinleistung L2 (Mittelwert) W2: S_m L3 Wicklung 2: Scheinleistung L3 (Mittelwert) W2: S_m Wicklung 2: Scheinleistung gesamt (Mittelwert) W2: U_m Soll Wicklung 2: Spannungssollwert (Mittelwert) ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 210 Konfiguration des Parameters Messwertanzeige) Stufe Stufenstellung W1: P L1 Wicklung 1: Wirkleistung L1 W1: P L2 Wicklung 1: Wirkleistung L2 W1: P L3 Wicklung 1: Wirkleistung L2 W1: P Wicklung 1: Wirkleistung gesamt ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 211 W2: f Wicklung 2: Frequenz W2: φ U1/I1 Wicklung 2: Phasenwinkel U1/I1 W2: φ U2/I2 Wicklung 2: Phasenwinkel U2/I2 W2: φ U3/I3 Wicklung 2: Phasenwinkel U3/I3 W2: cos(φ) L1 Wicklung 2: Leistungsfaktor L1 ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 212 Tabelle 71: Messwerte und Signale Wenn Sie den Messwertrekorder direkt auf dem Gerätedisplay aufrufen, können Sie maximal 3 Messwerte auswählen. Wenn Sie über die Webvi- sualisierung zugreifen, dann können Sie maximal 10 Messwerte auswählen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 213 Abbildung 131: Data Log Die nachfolgend beschriebene Bedienung ist nur möglich, wenn Sie die Vi- sualisierung über einen PC aufrufen. 6. Mit dem Mauszeiger auf einen Messpunkt fahren, um weitere Informatio- nen zu erhalten. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 214 5. Den gewünschten Zeitraum für die Berechnung der Trendlinie eingeben. 6. Die Schaltfläche Übernehmen auswählen, um die Trendlinien anzuzei- gen. ð Die Trendlinie wird angezeigt. Messwerte, die als Trendlinie angezeigt werden, sind mit dem Symbol gekennzeichnet. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 215: Messwertrekorder Einstellen
Wenn Sie zusätzliche Temperatursensoren verwenden (Generische Tempe- ratur 1...8), können Sie sich für diese Temperaturen den Temperaturverlauf über die letzten 10 Tage anzeigen lassen. Gehen Sie dazu wie folgt vor: ► Den Menüpunkt Information > Gener. Temperaturen auswählen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 216: Laststufenschalterüberwachung
Im Menüpunkt „OLTC“ können Sie sich Informationen zum Laststufenschal- ter anzeigen lassen: ▪ Aktuelle Stufenstellung ▪ Gesamte Schaltungen (Schaltungszähler) Abbildung 135: OLTC Um die Informationen zur Hardware aufzurufen, gehen Sie wie folgt vor: ► Den Menüpunkt Information > OLTC auswählen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 217: Schaltstatistik Anzeigen (Optional)
8.21.3 Informationen zum Kontaktabbrand anzeigen (nur OILTAP®) Wenn Sie einen Laststufenschalter des Typs OILTAP® überwachen, können Sie sich die aktuellen Abbrandwerte der Schaltkontakte (SKA, SKB) und Wi- derstandkontakte (WKA, WKB) anzeigen lassen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 218: Wartung (Optional)
Wählerwartung Der Wähler des Laststufenschalters muss entsprechend der MR-Standards gewartet werden. Ölprobe Eine Ölprobe muss entnommen und analysiert werden; die von MR vorgegebenen Grenzwerte für eingefülltes Isolieröl müssen eingehalten werden. Ölfilteranlage Der Ölfilter der Ölfilteranlage muss getauscht werden. ® TAPCON...
Seite 219: Betreiberintervall Für Oltc-Wartung Einstellen
▪ Zeit und Zähler: Das Wartungsintervall ist zeitabhängig und schaltzahlab- hängig. Die zuerst erreichte Grenze löst das Ereignis aus. Schaltzahl Mit diesem Parameter können Sie den Zählerstand des Schaltungszählers festlegen, bei dem das Gerät eine Ereignismeldung abgeben soll. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 220: Betreiberintervall Für Transformatorwartung Einstellen
Das Wartungsintervall ist zeitabhängig. Wird die Grenze erreicht (100 %), löst das Gerät eine Ereignismeldung (rot) aus. Abbildung 139: Betreiberintervall für Transformatorwartung Intervall aktivieren Mit diesem Parameter können Sie das Wartungsintervall aktivieren oder de- aktivieren. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 221: Wartungen Durchführen Und Bestätigen
Wenn Sie die Kontakte getauscht (andere Position) oder ersetzt haben, dann geben Sie den Kontaktabbrand der montierten Kontakte ein (bei neuen Kontakten 0,000 mm) und bestätigen Sie die anschließende Abfrage „Kontakte getauscht/ersetzt“ mit „Ja“. Tabelle 73: Wartungsparameter ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 222 Dicke des Kontaktbelags im Neu- zustand (beweglicher Kontakt) Dicke des Kontaktbelags im Neu- Dicke des abgenutzten Kontaktbe- zustand (feststehender Kontakt) lags (beweglicher Kontakt) Der einzugebene Abbranddicke z wird wie folgt ermittelt: z = x ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 223 5. Die Schaltfläche Übernehmen auswählen, um die geänderten Parameter zu speichern. ð Nur bei OILTAP®: Eine Abfrage erscheint, ob die Kontakte getauscht oder ersetzt wurden. 6. Nur bei OILTAP®: Ja oder Nein auswählen, um die Abfrage zu bestäti- gen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 224: Wartungsübersicht Anzeigen
Sie können die analogen Eingänge und Ausgänge des Geräts flexibel konfi- gurieren und Gerätefunktionen zuordnen. Das Gerät unterstützt analoge Sensoren mit linearer Kennlinie und gibt ana- loge Signale mit linearer Kennlinie aus. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 225 ▪ PT100-2/3/4, PT1000-2/3/4 Karte/Kanal Slot und Kanal des Analogsensors auswählen. Beachten Sie dazu das mitgelieferte Schaltbild. Einheit Stellen Sie die Einheit des Signals ein. Nachkommastellen Stellen Sie bis zu 3 Nachkommastellen ein. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 226 ▪ Passwort: admin Sicherung erstellen Um das System nach einer möglichen Fehlkonfiguration wiederherstellen zu können, müssen Sie eine Sicherung erstellen. Gehen Sie dazu wie folgt vor: 1. Den Menüpunkt Einstellungen > Export auswählen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 227: Digitale Eingänge Und Ausgänge Konfigurieren
Sie können diese Konfiguration bei Bedarf ändern. Stellen Sie sicher, dass die Konfiguration der digitalen Eingänge und Aus- gänge zu den verwendeten Funktionen passt. Andernfalls kann es zu Funk- tionsstörungen des Geräts sowie der angeschlossenen Peripherie kommen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 228 Sie eine Sicherung erstellen. Gehen Sie dazu wie folgt vor: 1. Den Menüpunkt Einstellungen > Export auswählen. 2. Die Option Einstellungen auswählen, um eine Sicherungskopie der aktu- ellen Einstellungen zu exportieren. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 229: Ereignisverwaltung
Ereignisse quittieren Quittierbare Ereignisse müssen Sie in der Ereignisübersicht quittieren, damit sie nicht mehr angezeigt werden. Alle anderen Ereignisse werden automa- tisch entfernt, wenn die Ursache behoben ist (z. B. Grenzwertverletzung auf- gehoben). ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 230: Ereignisse Konfigurieren
Display angezeigt und, bei entsprechender Kon- figuration, über einen Ausgang und das Leitstellenproto- koll ausgeben. Speicherung Wenn Sie diese Option aktivieren, dann wird das Ereignis im Ereignisspeicher abgelegt. Tabelle 76: Eigenschaften der Ereignisse ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 231: Ereignisspeicher Anzeigen
Ereignis Ereignistext Zeit Datum und Uhrzeit des Ereignisses (DD.MM.JJJJ, HH:MM:SS/ms) Ereignis kommt/geht: Ereignis kommt Ereignis geht Tabelle 77: Ereignisspeicher Um den Ereignisspeicher aufzurufen, gehen Sie wie folgt vor: 1. Den Menüpunkt Ereignisse auswählen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 232 USB-Anschluss des Moduls CPU I [►Abschnitt 4.5.5.2, Seite 35] anschließen. 1. Die Schaltfläche Export auswählen. 2. Die gewünschte Option (PC oder USB) zur Datenübertragung auswählen. ð Die Daten werden exportiert. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 233: Benutzerverwaltung
▪ Parameter importieren und exportieren ▪ Alle Ereignisse anzeigen, verändern und quittieren Administrator Benutzer, der alle Daten einsehen und verändern darf. ▪ Alle Parameter lesen ▪ Alle Ereignisse anzeigen, verändern und quittieren Tabelle 78: Rollen im Auslieferungszustand ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 234: Passwort Ändern
TPLE einstellen Datenpunkte konfigurieren Wartungsassistent aufrufen Stufenstellungstabelle ändern ECOTAP Modbus entsperren Sensoren zum MR-Sensorbus hinzufügen Tabelle 79: Fest mit den Rollen verknüpfte Zugriffsrechte 8.26.2 Passwort ändern Jeder Benutzer kann sein Passwort ändern, sofern das Benutzerkonto nicht als Gruppenkonto angelegt ist. Das Passwort eines Gruppenkontos können Sie nur ändern, wenn Sie als Administrator angemeldet sind.
Seite 235: Benutzer Anlegen, Bearbeiten Und Entfernen
Benutzer können sich nicht anmelden. Die Benutzerdaten bleiben im Ge- rät gespeichert. ▪ Auto-Login: Sie können für einen Benutzer die Funktion Auto-Login akti- vieren. Dieser Benutzer wird automatisch angemeldet, wenn das System neu gestartet wird oder sich ein anderer Benutzer abmeldet. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 236 1. Den Menüpunkt Einstellungen > Administration > Benutzer auswählen. 2. In der Liste den gewünschten Benutzer auswählen. 3. Die gewünschten Änderungen vornehmen. 4. Die Schaltfläche Übernehmen auswählen, um den Benutzer zu spei- chern. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 237: Zugriffsrechte Auf Parameter Und Ereignisse Einstellen
Abbildung 153: Zugriffsrechte für ein Ereignis einstellen Sie können Zugriffsrechte nur verändern, wenn Sie der Rolle Administrator angehören. Im Auslieferungszustand können Sie sich wie folgt als Administrator anmel- den: ▪ Benutzername: admin ▪ Passwort: admin ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 238: Benutzerauthentifizierung Über Radius (Optional)
Spezifikation anlegen. VENDOR MR 34559 BEGIN-VENDOR MR # Attributes ATTRIBUTE MR-ISM-User-Group 1 integer # Predefined values for attribute 'MR-ISM-User-Group' VALUE MR-ISM-User-Group Administrator 1 VALUE MR-ISM-User-Group Parameter-configurator 2 VALUE MR-ISM-User-Group Operator 3 VALUE MR-ISM-User-Group Diagnostics 4 VALUE MR-ISM-User-Group Data-display 5 END-VENDOR MR Wenn Ihr RADIUS-Server den Import eines Dictionarys unterstützt, können...
Seite 239: Radius Konfigurieren
2. Den gewünschten Parameter auswählen. 3. Parameter einstellen. 4. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu speichern. 8.27 Informationen zum Gerät Im diesem Menü können Sie sich Informationen zum Gerät anzeigen lassen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 240: Hardware
2. Die gewünschte Baugruppe auswählen, um die Signalpegel der Kanäle anzuzeigen. 8.27.2 Software Im Menüpunkt Software können Sie die Versionsstände der Software-Kom- ponenten des Geräts anzeigen. Abbildung 156: Information zur Software des Geräts ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 241: Parallellauf
▪ Grau: Parallellauf nicht blockiert ▪ Rot: Parallellauf blockiert Tabelle 80: Informationen zum Parallellauf Abbildung 157: Parallellauf Um die Informationen zum Parallellauf aufzurufen, gehen Sie wie folgt vor: ► Den Menüpunkt Information > Parallellauf auswählen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 242: Topologie
Folgende Darstellungen sind möglich: Symbol Beschreibung Transformator befindet sich im Parallellauf und gehört der Parallellaufgruppe 2 an. Transformator befindet sich im Einzelbetrieb. Die CAN-Bus-Verbindung zum TAPCON® dieses Transfor- mators ist gestört. Tabelle 81: Darstellungsformen (Beispiele) ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 243: Import/Export-Manager
Parameterliste Parameterliste mit Beschreibungstexten und Werten (min, max, ak- tuell). Ereignisliste Vollständige Liste aller möglichen Ereignisse. SCADA-Konfi- Leitsystemkonfiguration (z. B. ICD-Datei für IEC 61850). guration Betriebsanlei- Betriebsanleitung, Protokollbeschreibungen. tung Einstellungen Konfiguration der Parameter und Ereignisse. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 244: Daten Importieren (Ab Softwareversion 3.44)
8 Betrieb Option Beschreibung Datenpunkt- Datenpunktkonfiguration des Leitsystems. konfiguration Sensorbus De- Sensorbeschreibung der Sensoren für MR-Sensorbus, die Sie mit vice Desc. dem Sensoreditor erstellt haben. Service-Daten Gerätedaten für Support durch den Technischen Service der Ma- schinenfabrik Reinhausen GmbH Sicherheitslog Logbuch über alle sicherheitsrelevanten Zugriffe und Änderungen.
Seite 245: Medienkonverter Mit Managed Switch Konfigurieren
4. Die Schaltfläche Importieren auswählen. ð Die Daten werden importiert, anschließend wird das Gerät neugestartet. 8.29 Medienkonverter mit Managed Switch konfigurieren Beachten Sie die nachfolgenden Hinweise zur Konfiguration des Medienkon- verter mit Managed Switch SW 3-3. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 246: Inbetriebnahme
2. Den PC so konfigurieren, dass er sich im gleichen Subnetz befindet, wie der Ethernet-Switch. 3. Über einen Webbrowser die IP-Adresse 192.168.1.1 aufrufen. 4. Mit den Benutzerdaten (Login = admin; Passwort = private) anmelden. Bei Bedarf die Sprache umstellen (Deutsch/Englisch). Abbildung 159: Login in Weboberfläche ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 247: Konfiguration
2. Den gewünschten Menüpunkt für das Redundanzprotokoll auswählen. 3. Die Konfiguration vornehmen und im Gruppenfeld Funktion die Option An auswählen. 4. Im Menü Grundeinstellungen > Laden/Speichern auf die Schaltfläche Speichern klicken, um die Einstellungen dauerhaft zu speichern. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 248: Tapcon® Personal Logic Editor (Tple)
Portkonfiguration Tabelle 85: MR-Werkseinstellung 8.30 TAPCON® Personal Logic Editor (TPLE) Mit der Funktion TAPCON® Personal Logic Editor (TPLE) können Sie einfa- che logische Verknüpfungen über die webbasierte Visualisierung program- mieren. Dazu können Sie die zur Verfügung stehenden Eingänge und Aus- gänge des Geräts mittels Funktionsbausteinen verknüpfen.
Seite 249: Funktionsbausteine
Alle Eingänge und Ausgänge sind FALSE. Nicht konfigurierte Eingänge werden als TRUE ange- nommen. Wenn kein Eingang konfiguriert ist, wird der Baustein nicht ausgeführt, darum bleibt der Baustein im Initialzu- stand. Tabelle 86: Funktionsbaustein AND ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 250 Nicht konfigurierte Eingänge werden als FALSE ange- nommen, damit sie keinen Einfluss auf den Ausgang haben. Wenn kein Eingang konfiguriert ist, wird der Ausgang trotzdem im Initialzustand FALSE gehalten. Tabelle 89: Funktionsbaustein NOR ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 251: Stromstoßrelais
Wenn der Eingang nicht konfiguriert ist, wird er als TRUE angenommen, damit der Ausgang im Initialzu- stand FALSE bleibt. Tabelle 91: Funktionsbaustein NOT 8.30.1.3.7 Stromstoßrelais Bezeichnung RS, Stromstoßrelais Eingänge Trigger (BOOL) Set (BOOL) Reset (BOOL) Ausgänge Output (BOOL) Parameter keine ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 252: Einschaltverzögerung
Tabelle 92: Funktionsbaustein Stromstoßrelais Abbildung 161: Beispiel für RS 1 Trigger 2 Set 3 Reset 4 Output 8.30.1.3.8 Einschaltverzögerung Bezeichnung TON, Einschaltverzögerung Eingänge Input (BOOL) Ausgänge Output (BOOL) Parameter Time ms (UINT32), 1...1.000.000, Default = 1000 ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 253: Ausschaltverzögerung
Zykluszeit. Initialzustand Alle Eingänge und Ausgänge sind FALSE. Tabelle 94: Funktionsbaustein Ausschaltverzögerung 8.30.1.3.10 Impuls Bezeichnung PLSE, Impuls Eingänge Trigger (BOOL) Ausgänge Output (BOOL) Parameter Time ms (UINT32), 1...1.000.000, Default = 1000 ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 254 Tabelle 96: Funktionsbaustein Symmetrischer Taktgeber 8.30.1.3.12 Zähler (vorwärts/rückwärts) Bezeichnung COUNT, Inkrementalzähler Eingänge Trigger (BOOL) Direction (BOOL) Reset (BOOL) Lock (BOOL) Ausgänge SINT32 (SINT32) REAL32 (REAL32) Parameter Reset value (SINT32), -10.000.000… +10.000.000, Default = 0 ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 255: Analoger Schwellwertschalter Mit Hysterese
8.30.1.3.13 Analoger Schwellwertschalter mit Hysterese Bezeichnung THRES, Schwellwertschalter mit Hysterese Eingänge Input (REAL32) Ausgänge Output (BOOL) Error (BOOL) Parameter On Limit (REAL32), -10.000.000… +10.000.000, Default = 10.000.000 Off Limit (REAL32), -10.000.000 … +10.000.000, Default = -10.000.000 ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 256 TRUE FALSE Abbildung 163: Analoger Schwellwertschalter mit der Einstellung On Limit > Off Limit Input Output TRUE FALSE TRUE FALSE TRUE FALSE Abbildung 164: Analoger Schwellwertschalter mit der Einstellung On Limit < Off Limit ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 257 Alle Eingänge und Ausgänge sind Null bzw. FALSE. Tabelle 100: Funktionsbaustein Analogdivision 8.30.1.3.16 Analogaddition Bezeichnung ADD, Analogaddition Eingänge Input 1 (REAL32) Input 2 (REAL32) Ausgänge Result (REAL32) Overflow (BOOL) Parameter Offset (REAL32), -1.000.000...+1.000.000; Default = 0 ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 258: Steigende Flanke
Bei Wechsel des Eingangs von TRUE auf FALSE wird der Ausgang für einen Durchlauf-Zyklus der Funktions- gruppe TRUE und wechselt dann wieder auf FALSE. Initialzustand Alle Eingänge und Ausgänge sind FALSE. Tabelle 104: Funktionsbaustein Fallende Flanke ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 259 Zeitraum. Er wird intern auf das nächste ganzzahlige Vielfache der Sample time abgerundet und auf mindes- tens eine Sample time nach unten begrenzt. Initialzustand Alle Eingänge und Ausgänge sind FALSE. Tabelle 105: Funktionsbaustein Mittelwert ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 260: Skalierung
Output (REAL32) Error (BOOL) Parameter Min In (REAL32): -10.000.000...+10.000.000, Default = -10.000.000 Max In (REAL32): -10.000.000...+10.000.000, Default = +10.000.000 Min Out (REAL32): -10.000.000...+10.000.000, Default = -10.000.000 Max Out (REAL32): -10.000.000...+10.000.000, Default = +10.000.000 ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 261 Kopiert den Wert von Analog Input nach Analog Output und konvertiert dabei von REAL32 auf SINT32. Initialzustand Alle Eingänge und Ausgänge sind Null. Tabelle 108: Funktionsbaustein RTOI 8.30.1.3.24 ITOR Bezeichnung ITOR, Integer-to-real-Konvertierung Eingänge UINT32 (UINT32) SINT32 (SINT32) ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 262: Tple Konfigurieren
Sie genauso anpassen, wie alle anderen Ereignisse des Geräts. Be- achten Sie dazu den Abschnitt Ereignisverwaltung [►Abschnitt 8.25, Seite 229]. Die zulässige Anzahl an Zeichen ist begrenzt: ▪ Name: Maximal 20 Zeichen ▪ Beschreibung: Maximal 80 Zeichen ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 263 Funktion abzubilden. Um eine Funktion zu erstellen, zu bearbeiten oder zu löschen, müssen Sie die gewünschte Funktionsgruppe aufrufen. Gehen Sie dazu wie folgt vor: 1. Den Menüpunkt Einstellungen > TPLE > Funktionsgruppe auswählen. 2. Die gewünschte Funktionsgruppe auswählen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 264 Um einen Funktionsbaustein umzusortieren, gehen Sie wie folgt vor: ► Den gewünschten Funktionsbaustein mittels „Drag & Drop“ an die ge- wünschte Position ziehen. Funktionsbaustein bearbeiten Um einen Funktionsbaustein zu bearbeiten, gehen Sie wie folgt vor: 1. Den gewünschten Funktionsbaustein auswählen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 265 Um eine Funktionsgruppe umzubenennen, gehen Sie wie folgt vor: 1. Den Menüpunkt Einstellungen > TPLE > Funktionsgruppe auswählen. 2. Die gewünschte Funktionsgruppe auswählen. 3. Das Textfeld mit der Bezeichnung der Funktionsgruppe auswählen und die gewünschte Bezeichnung eingeben. Abbildung 169: Funktionsgruppe umbenennen ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 266: Funktionsgruppe Aktivieren/Deaktivieren
Um eine Funktionsgruppe zu aktivieren/deaktivieren, gehen Sie wie folgt vor: 1. Den Menüpunkt Einstellungen > TPLE > Funktionsgruppe auswählen. 2. Die gewünschte Funktionsgruppe auswählen. 3. Die Schaltfläche Inaktiv auswählen. ð Rotes X: Funktionsgruppe ist inaktiv; graues X: Funktionsgruppe ist aktiv. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 267: Wartung Und Pflege
9 Wartung und Pflege 9 Wartung und Pflege Das Gerät ist wartungsfrei. Sie können das Gehäuse des Geräts mit einem trockenen Tuch reinigen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 268: Störungsbeseitigung
Funktion „Blockierung“ ist mit ei- Signalquelle oder Leitsystem prüfen. Gegebe- nem digitalen Eingang oder einer nenfalls zurücksetzen. Leitsystemmeldung verknüpft. Automatische Spannungsrege- Spannungsmessung fehlerhaft Spannungsmessung überprüfen. lung ist blockiert. ▪ Messspannung zu niedrig (< 30 V) ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 269: Ungewollte Laststufenschaltung
Sicherung defekt. Maschinenfabrik Reinhausen kontaktieren. Verbindungskabel zwischen Verbindungskabel überprüfen Frontplatte und CPU (ETH 2.1) fehlerhaft. Display Anzeige ist abgestürzt. länger als 2 s drücken, um die ▪ Keine Reaktion auf Eingaben Anzeige zurückzusetzen. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 270: Fehlerhafte Messwerte
Spannungsabfall auf der Messlei- Messspannung überprüfen. tung. ▪ Messwert zu niedrig. Messspannung Mögliche Störquellen: Messspannung überprüfen. ▪ Messwert schwankt. ▪ Parallel verlegte Leitungen. Abstand zur Störquelle vergrößern. ▪ Schaltungen. Gegebenenfalls Filter installieren. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 271: Parallellaufstörungen
„synchron“. ▪ Stufenstellung des Masters manuell korrigie- ren. ▪ Master neustarten. ▪ Master/Follower-Schaltverhalten auf „se- quenziell“ stellen. ▪ Master-Gerät auf Follower umstellen und an- deres Gerät als Master festlegen. Tabelle 115: Parallellaufstörungen ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 272: Stufenstellungserfassung Fehlerhaft
DIO 28-15 LED RUN (grün) leuchtet Keine Spannungsversorgung Spannungsversorgung prüfen nicht DIO 42-20 LED ERR (rot) leuchtet Es wurde ein Fehler in der Bau- Maschinenfabrik Reinhausen DIO 42-20 HL gruppe erkannt. GmbH kontaktieren. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 273: Sonstige Störungen
Bereiten Sie sich auf folgende Fragen vor: ▪ Gab es ein Softwareupdate? ▪ Gab es bereits in der Vergangenheit Probleme mit diesem Gerät? ▪ Gab es diesbezüglich bereits Kontakt zur Maschinenfabrik Reinhausen? Wenn ja, zu wem? ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 274: Ereignismeldungen
Master am CAN-Bus > 1 Es sind mehrere Master in der Parallel- Stellen Sie sicher, dass nur ein laufgruppe vorhanden. TAPCON® als Master in der Parallellauf- gruppe bestimmt wird. Zulässige Stufendifferenz Die zulässige Stufendifferenz ist über- Prüfen Sie die aktuellen Betriebsbedin- schritten.
Seite 275 TAPCON®. Unterschiedliche Parallel- Bei mehreren TAPCON® sind unter- Prüfen Sie die eingestellten Parameter. laufmethoden schiedliche Parallellaufmethoden ein- Stellen Sie bei allen TAPCON® in der gestellt. Parallellaufgruppe dieselbe Parallellauf- methode ein. CAN-Bus-Adresse Die CAN-Bus-Adresse wird bereits bei Stellen Sie sicher, dass bei allen einem anderen TAPCON®...
Seite 276 11 Ereignismeldungen Name Beschreibung Behebung Ungültige Stufenstellung Die erfasste Stufenstellung ist ungültig. Prüfen Sie die Funktion und Verdrahtung der Stufenstellungserfassung des ent- sprechenden TAPCON®. Gemäß Schalt- bild anschließen. Motorschutzschalter Motorschutzschalter ist ausgelöst. Beachten Sie die Betriebsanleitung des Motorantriebs. W1: Grenzwert U<...
Seite 277 Transformators und die ein- gestellten Parameter P>. W2: Grenzwert P> Der Grenzwert für Wirkleistung P> ist Prüfen Sie die aktuellen Betriebsbedin- überschritten. gungen des Transformators und die ein- gestellten Parameter P>. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 278 Parameter cosφ<<. W1: Messspannung ist Es ist keine Messspannung vorhanden. Prüfen Sie den Messwandler und die nicht vorhanden Verdrahtung des entsprechenden TAPCON®. W2: Messspannung ist Es ist keine Messspannung vorhanden. Prüfen Sie den Messwandler und die nicht vorhanden Verdrahtung des entsprechenden TAPCON®.
Seite 279 11 Ereignismeldungen Name Beschreibung Behebung W1: Ungültiger Span- Der Spannungsmesswert ist ungültig. Die Spannungsmessung des TAPCON® nungsmesswert arbeitet nicht korrekt. Prüfen Sie den Messwandler und die Verdrahtung des entsprechenden TAPCON®. W2: Ungültiger Span- Der Spannungsmesswert ist ungültig. Die Spannungsmessung des TAPCON®...
Seite 280 Stufenstellung abgegeben. 1175 Automatikbetrieb aktiv Das Gerät befindet sich im Automatik- betrieb. 1176 Remote-Betrieb aktiv Das Gerät befindet sich im Remote-Be- trieb. 1202 Motor läuft Signal "Motor läuft" liegt an. Tabelle 118: Ereignismeldungen ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 281: Demontage
► Die Hinweise in der Betriebsanleitung des Stromwandlers beachten. ACHTUNG Schäden am Gerät! Elektrostatische Entladung kann zu Schäden am Gerät führen. ► Vorkehrungen treffen, um die elektrostatische Aufladung von Arbeitsflä- chen und Personal zu vermeiden. ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 282: Baugruppe Cpu Demontieren
12 Demontage 12.1 Baugruppe CPU demontieren 1. Stecker „24V DC“ entfernen. Abbildung 170: Stecker (Spannungsversorgung) entfernen 2. Ethernet-Kabel entfernen. Abbildung 171: Ethernet-Kabel entfernen ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 283 12 Demontage 3. Gegebenenfalls das Datenkabel (D-Sub 9-polig) entfernen. Abbildung 172: Datenkabel entfernen 4. CAN-Bus-Kabel entfernen. Abbildung 173: CAN-Bus-Kabel ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 284 12 Demontage 5. Befestigungsschrauben lösen. Abbildung 174: Befestigungsschrauben lösen 6. Baugruppe ausstecken. Abbildung 175: Baugruppe CPU ausstecken ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 285: Baugruppe Ui 1/Ui 3 Demontieren
12.2 Baugruppe UI 1/UI 3 demontieren 1. Stecker für die Spannungsmessung entfernen. Abbildung 176: Spannungsmessung WARNUNG! Sicherstellen, dass der Stromwandler kurzgeschlossen ist. Andernfalls können gefährlich hohe Spannungen auftreten. Stecker für die Strommessung entfernen. Abbildung 177: Strommessung ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 286: Baugruppe Aio 2/Aio 4 Demontieren
12 Demontage 3. Befestigungsschrauben lösen und die Baugruppe ausstecken. Abbildung 178: Baugruppe UI ausstecken 12.3 Baugruppe AIO 2/AIO 4 demontieren 1. Stecker „24V DC“ entfernen. Abbildung 179: Stecker (Spannungsversorgung) entfernen ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 287 12 Demontage 2. Stecker entfernen. Abbildung 180: Stecker (analoge Eingänge/Ausgänge) entfernen 3. Befestigungsschrauben lösen und Baugruppe ausstecken. Abbildung 181: Baugruppe AIO ausstecken ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 288: Baugruppe Dio 28-15/Dio 42-20 Demontieren
12 Demontage 12.4 Baugruppe DIO 28-15/DIO 42-20 demontieren 1. Stecker „24V DC“ entfernen. Abbildung 182: Stecker (Spannungsversorgung) entfernen 2. CAN-Bus-Kabel entfernen. Abbildung 183: CAN-Bus-Kabel ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 289 12 Demontage 3. Alle Stecker in den Klemmen „DI“ und „DO“ entfernen. Abbildung 184: Stecker „DI“ und „DO“ entfernen 4. Baugruppe ausstecken. Abbildung 185: Baugruppe DIO ausstecken ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 290: Baugruppe Mc 2-2/Sw 3-3 Demontieren
12 Demontage 12.5 Baugruppe MC 2-2/SW 3-3 demontieren 1. Stecker „24V DC“ entfernen. Abbildung 186: Stecker (Spannungsversorgung) entfernen 2. Lichtwellenleiter entfernen. Abbildung 187: Lichtwellenleiter ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 291 12 Demontage 3. SFP-Modul entfernen. Abbildung 188: SFP-Modul 4. Baugruppe ausstecken. Abbildung 189: Baugruppe MC 2-2/SW 3-3 ausstecken ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 292: Baugruppe Qs3.241 Demontieren
12 Demontage 12.6 Baugruppe QS3.241 demontieren 1. Hebel öffnen und Neutralleiter (N), Außenleiter (L) sowie Schutzleiter entfernen. Abbildung 190: Neutralleiter, Außenleiter und Schutzleiter entfernen 2. Hebel öffnen und Verdrahtung entfernen. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 293: Busschiene Demontieren
12 Demontage Abbildung 191: Verdrahtung enfernen 12.7 Busschiene demontieren Wenn Sie alle Baugruppen demontiert haben können Sie die Busschiene aushaken: Abbildung 192: Busschiene aushaken ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 294: Entsorgung
13 Entsorgung 13 Entsorgung Beachten Sie die nationalen Entsorgungsvorschriften im jeweiligen Verwen- derland. ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 295: Parameterübersicht
TDSC Umax (optional) 49,0...140,0 V 105,0 V TDSC Umin (optional) 49,0...140,0 V 95,0 V TDSC U0 (optional) 49,0...140,0 V 100,0 V TDSC Pmax (optional) 0,1...1000,0 MW 10,0 MW TDSC Pmin (optional) -1000,0...-0,1 MW -10,0 MW Bandbreite 0,50...9,00 % 1,00 % Verzögerungszeit T1 1,0...600,0 s 40,0 s ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 296 Einstellungen > Parameter > Kompensation Kompensationsmethode Aus, R-X-Kompensation, Z- Kompensation R-X-Kompensation: Ohmscher 0,000...30,000 mΩ/m 0,000 mΩ/m Leitungsbelag R-X-Kompensation: Induktiver 0,000...30,000 mΩ/m 0,000 mΩ/m Leitungsbelag R-X-Kompensation: Leitungs- 0...1000,0 km 0,0 km länge Z-Kompensation: Spannungs- 0,0...15,0 % 0,0 % erhöhung Z-Kompensation Grenzwert 0,0...15,0 % 0,0 % ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 297 Verhalten, wenn keine Kommu- Independent-Regelung; Auto- Independent-Regelung nikation Blockierung; cosφ-Interpolation Parallellauffehlermeldung Ver- 1...30 s 5 s zögerungszeit Einstellungen > Parameter > Retrofit TAPCON® 2xx Retrofit TAPCON® 2xx Aus, Ein Einstellungen > Spannungsüberwachung (W1 und W2) U< [V] 40,0...160,0 V 90,0 V U< [%] 60,0...100,0 % 90,0 % U<...
Seite 298 0,00 A I> Verzögerungszeit 0,0...60,0 s 0,0 s I> Verhalten Aus, Auto-Blockierung, Auto- Hand-Blockierung I>> [A] 0,00...12,50 A 10,00 A I>> [%] 50,0...250,0 % 110,0 % I>> relativ/absolut Relativ, Absolut Relativ I>> Hysterese 0,00...12,50 A 0,00 A I>> Verzögerungszeit 0,0...60,0 s 0,0 s ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 299 Q< Hysterese 0...10000 kVar 1000 kVar Q< Verzögerungszeit 0,0...60,0 s 5,0 s Q<< [kVar] -100000...100000 kVar 0 kVar Q<< Hysterese 0...10000 kVar 1000 kVar Q<< Verzögerungszeit 0,0...60,0 s 5,0 s Q> [kVar] -100000...100000 kVar 10000 kVar Q> Hysterese 0...10000 kVar 1000 kVar Q> Verzögerungszeit 0,0...60,0 s 5,0 s ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 300 Bandbreite unten Hysterese 0,00...1,00 % 0,00 % Bandbreite unten Verzöge- 0,0...60,0 s 0,0 s rungszeit Bandbreite oben Hysterese 0,00...1,00 % 0,00 % Bandbreite oben Verzöge- 0,0...60,0 s 0,0 s rungszeit Einstellungen > Parameter > Schaltintervallüberwachung Gesamt (W1 und W2) Maximale Anzahl 1...100 ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 301 Einstellungen > Parameter > Analoge Stufenstellungserfassung (optional) Stufenstellung oben -128..128 gemäß Bestellung Stufenstellung unten -128..128 gemäß Bestellung Einstellungen > Parameter > IEC 61850 (optional) IP-Adresse 0.0.0.0...255.255.255.255 192.168.10.254 Subnetzmaske 0.0.0.0...255.255.255.255 255.255.255.0 Gatewayadresse 0.0.0.0...255.255.255.255 0.0.0.0 ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 302 14 Parameterübersicht Parameter Einstellbereich Werkseinstellung Aktuelle Einstellung IED-Name TAPCON Gerätekennung TAPCON Einstellungen > Parameter > IEC 60870-5-101 (optional) Serielle Schnittstelle RS232, RS485 RS232 Baudrate 9,6...115,2 kBaud 9,6 kBaud Übertragungsprozedur Unsymmetrisch, Symmetrisch Unsymmetrisch Oktett-Anzahl der Link-Adres- 0...2 Link-Adresse 0...65535 Oktett-Anzahl der ASDU-Adres- 1…2 ASDU-Adresse 0...65535...
Seite 303 Ein, Aus grenzt wiederholen Zeitüberschreitung für Unsolici- 1...60 s 5 s ted Messages Zeitüberschreitung für Applicati- 1...60 s 5 s on Confirm User ID Code TAPCON Einstellungen > Parameter > Zeitsynchronisation Zeitsynchronisation über SNTP Aus, Ein SNTP-Zeitserver 0.0.0.0...255.255.255.255 0.0.0.0 Zeitzone UTC-11 h...UTC+12 h UTC+01:00 h Mittelwertintervall 1...86400 s 900 s...
Seite 304 Generischer digitaler Ausgang Generischer digitaler Ausgang Generischer digitaler Ausgang Generischer digitaler Ausgang Einstellungen > Parameter > SCADA-Meldungen verknüpfen Generische SCADA-Meldung 1 - Generische SCADA-Meldung 2 - Generische SCADA-Meldung 3 - Generische SCADA-Meldung 4 - ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 305 50 % Einstellungen > Hardware kalibrieren > Stufenerfassung Pos. bei max. Analogsignal -128...128 gemäß Bestellung Pos. bei min. Analogsignal -128...128 gemäß Bestellung Tabelle 119: Parameterübersicht *) Verfügbarkeit des Parameters ist abhängig von der Gerätekonfiguration ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 306: Technische Daten
15 Technische Daten 15.1 Anzeigeelemente Display 5,7" LCD, Backlight LED VGA (640 x 480 Bildpunkte) 262000 Farben (18Bit) LEDs 8 LEDs für Betriebsanzeige und Meldungen 15.2 Spannungsversorgung OT1205 (MR/N) Zulässiger Spannungsbereich 85...265 VAC/VDC : 100...240 VAC : 100...220 VDC Zulässiger Frequenzbereich 50/60 Hz Leistungsaufnahme 55 W Interne Sicherung (2x) 250 V;...
Seite 307: Spannungsmessung Und Strommessung
Messgenauigkeit (bei I , -25...+70 °C): <± 0,5 % Eigenverbrauch: < 1 VA Phasenwinkel Messgenauigkeit (-25...+70 °C): U <± 0,5°; U < ± 0,3° Frequenzmessung : 50 / 60 Hz Messbereich: 45...65 Hz Messgenauigkeit (-25...+70 °C): <± 0,03 % Tabelle 122: Technische Daten der Baugruppen UI 1 und UI 3 ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 308: Digitale Eingänge Und Ausgänge
15 (9) 20 (12) freie Relaisausgän- kontakte) Kontaktbelastbarkeit Max. AC: 230 VAC; 5 A Max. DC: siehe Diagramm Gleichzeitigkeitsfaktor bis 60 °C: 100 %, > 60 °C: -5 %/K Tabelle 125: Technische Daten der Baugruppen DIO 28-15 und DIO 42-20 ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 309: Elektrischer Schlag
Verringerung des Schutzes vor elektrischem Schlag führen. ► Innerhalb eines Steckers gleiche Spannungsbereiche verwenden. ► Innerhalb eines Steckers gleiche Phase verwenden. Schnittstelle Beschreibung Eingang Eingang Eingang Eingang Eingang Eingang Eingang Common Tabelle 126: Digitale Eingänge ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 310: Analoge Eingänge Und Ausgänge
Messbereich 0...10 V 0...20 mA 4...20 mA Bürde (0/4...20 mA) max. 300 Ω Ausgänge Signalbereich 0...10 V 0...20 mA 4...20 mA Bürde (0/4...20 mA) max. 500 Ω Widerstandskontaktreihe Maximalwiderstand 100 Ω...10 kΩ, max. 35 Stufenstellungen Tabelle 128: Technische Daten der Baugruppen AIO 2 und AIO 4 ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 311: Zentrale Recheneinheit Cpu I
256 kB SRAM) Applikationsspeicher 1 GB Versorgung +24 VDC (18...36 VDC) Tabelle 130: Technische Daten der Baugruppe CPU I Schnittstellen Schnittstelle Beschreibung RXD (RS232) TXD (RS232) GND (RS232, RS485) RXD+/TXD+ (RS485) RXD-/TXD- (RS485) Tabelle 131: COM2 (RS232, RS485) ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 312 15 Technische Daten Schnittstelle Beschreibung Tabelle 132: USB 2.0 Schnittstelle Beschreibung TxD+ TxD- RxD+ RxD- Tabelle 133: ETH1, ETH 2.1, ETH 2.2 (RJ45) Schnittstelle Beschreibung CAN-L CAN-GND CAN-H Tabelle 134: CAN1, CAN2 ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 313: Systemvernetzung
Tabelle 136: Technische Daten der Baugruppe MC 2-2 SW 3-3 Beschreibung Managed Fast Ethernet Switch nach IEEE 802.3, store-and-forward-switching Schnittstellen Medienkonverter: ▪ 1x RJ45 ▪ 1x Duplex-LC (SFP) Managed Switch mit Redundanzfunktion: ▪ 2x RJ45 ▪ 2x Duplex-LC (SFP) ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 314: Abmessungen Und Gewicht
Tabelle 139: ETHxx (Duplex-LC SFP) 15.8 Abmessungen und Gewicht Gehäuse 19 Zoll Einschubgehäuse nach DIN 41494 Teil 5 B x H x T 483 mm x 133 mm x 178 mm (19 in x 5,2 in x 7 in) Gewicht Max. 7,9 kg ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 315: Umgebungsbedingungen
15 Technische Daten Abbildung 196: Abmessungen 15.9 Umgebungsbedingungen Betriebstemperatur -25...+70 °C Lagertemperatur -40...+85 °C Relative Feuchte 10...95 % ohne Betauung ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 316: Normen Und Richtlinien
Störfestigkeit gegen schnelle transiente elektrische Stör- größen (Burst) ▪ Versorgung: 4 kV ▪ Messung (UI1/3): 4 kV ▪ Digital I/O: 4 kV ▪ Analog I/O, Abschirmung beidseitig aufgelegt: 4 kV ▪ Kommunikationsschnittstellen, Abschirmung beidseitig aufgelegt: 4 kV ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 317 Trockene Kälte - 25 °C / 96 Stunden IEC 60068-2-2 Trockene Wärme + 70 °C/ 96 Stunden IEC 60068-2-78 Feuchte Wärme konstant + 40 °C / 93 % / 4 Tage, keine Betauung ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 318 DC 3, Sicherheitslevel II IEC 60255-21-1 Class Schwingungen (3 Zyklen, 0,5·g 1 Oktave/min; 60 Zyklen, 1,0·g, 1 Oktave/min) IEC 60255-21-2 Class Schocken (11 ms, 5·g, 15·g, 3 Achsen) IEC 60255-21-3 Class Erdbeben (1..35 Hz; 3,5 mm/1·g horizontal; 1,5 mm/0,5·g vertikal; 1 Oktave/min, 10 min/Achse) Tabelle 144: Beständigkeitsprüfungen Umwelt ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 319: Glossar
SNTP (Simple Network Time Protocol) ist die ver- General Purpose Output einfachte Version des NTP. TDSC IED Capability Description TAPCON® Dynamic Set Point Control TPLE Die Internationale Elektrotechnische Kommissi- TAPCON® Personal Logic Editor on, kurz: IEC ist eine internationale Normungsor- ganisation für Normen im Bereich der Elektro-...
Seite 320: Stichwortverzeichnis
Umschaltgrenzen 160 Dimmung 102 Gerätekennung 103 Umschaltverz. Scheinstrom DIO 28-15 37 Gesamtschaltungen 205 159 DIO 42-20 37 129 Umschaltverz. Spannung 160 DIO 42-20 HL 37 129 DNP3 114 Grenzwertüberwachung 190 DNP3-Übertragungsart 114 ® TAPCON 4077638/08 DE Maschinenfabrik Reinhausen GmbH 2020...
Seite 321 137, 175, 176 Regelung 138 Regelungsgröße 172 Regelungsmodus 172 Navigation 41 Rekorder 208 Netzwerkeinstellungen 94 Remote-Betrieb aktivieren 131 Remote-Verhalten 93 RES-Bit-Prüfung 106 Retrofit TAPCON® 2xx 188 RFC 3164 99 RFC 5424 99 R-X-Kompensation 177 ® Maschinenfabrik Reinhausen GmbH 2020 4077638/08 DE TAPCON...
Seite 322 97 Syslog-Standard 99 Wiederholungen spontaner Mel- SNTP-Zeitserver 97 dungen 115 SNTP-Zeitserver 2 98 Software Information 240 TAPCON® Dynamic Setpoint Con- Sollwert 139, 140, 141, 142, 153 trol 143, 146 Zählverhalten 206 Sollwert 1 aktivieren 131 Tasten 28 Zeit 98 Sollwert 2 aktivieren 131...
Seite 324 Maschinenfabrik Reinhausen GmbH Falkensteinstrasse 8 93059 Regensburg +49 (0)941 4090-0 sales@reinhausen.com www.reinhausen.com ® 4077638/08 DE - TAPCON - 01/20 - Maschinenfabrik Reinhausen GmbH 2020 THE POWER BEHIND POWER.

MR TAPCON Betriebsanleitung

1 Einleitung

2 Sicherheit

3 IT-Sicherheit

4 Produktbeschreibung

5 Verpackung, Transport und Lagerung

6 Montage

7 Inbetriebnahme

8 Betrieb

9 Wartung und Pflege

10 Störungsbeseitigung

11 Ereignismeldungen

12 Demontage

13 Entsorgung

14 Parameterübersicht

15 Technische Daten

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für MR TAPCON

Inhaltszusammenfassung für MR TAPCON
